一份11万平24层会展中心及酒店给排水消防CAD施工图纸(自动喷水系统)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：112393.98平方米
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房
• 项目所在地：山东

附件详情

• 自动喷水系统平面图布置图
• 给排水、消防平面图
• 生活、消防泵房平面图
• 集水坑、消防水池剖面图
• 消火栓系统原理图
• 自动喷水系统原理图
• 生活给水系统原理图
• 热水系统原理图
• 排水系统原理图

附件详情

该项目总建筑面积112393.98平方米，建筑层数，地下1层，地上24层，建筑高度97.9米，耐火等级一级，抗震设防烈度：六度
，共25张。

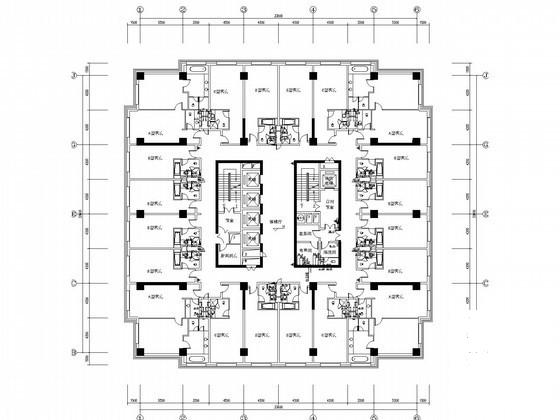

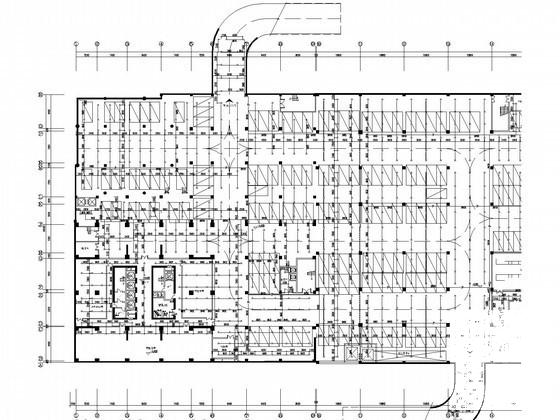

酒店消防给排水平面图

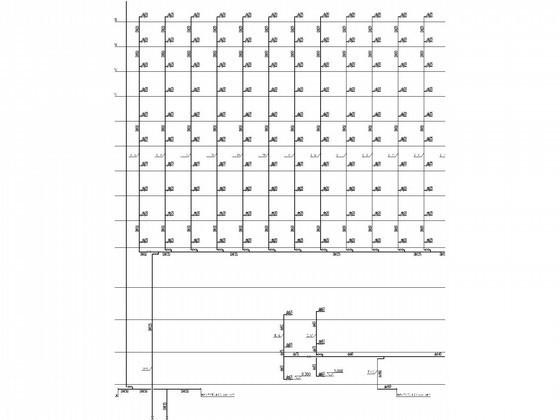

热水系统原理图

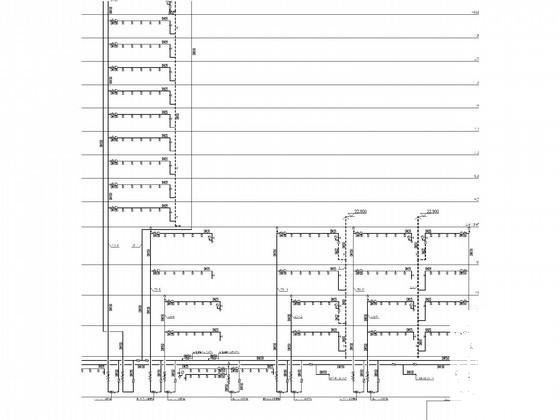

生活给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
