一份11层农村建设工程给排水消防CAD施工图纸（系统图纸全）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目所在地：辽宁

附件详情

• 给排水、消防设计说明

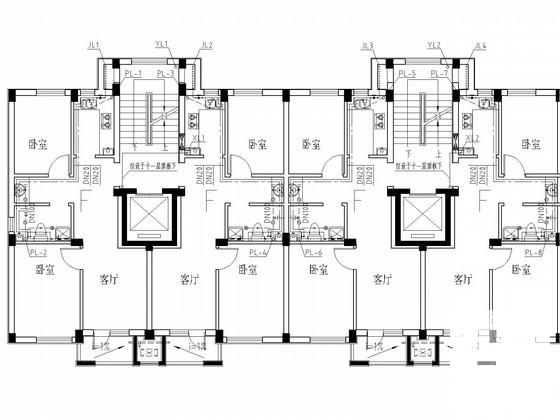

• 给排水消防平面图
• 给水系统图
• 消火栓系统图
• 给排水管井大样平面图
• 雨水系统图
• 排水系统图

附件详情

建筑高度：1层层高为2.8米,2-10层层高为3米,11层层高为2.9米。建筑高度33.65米。地上11层；1层为自行车库，2至11层均为住宅；建筑设计面积：5986.4平方米。
设计范围：室内给水系统、排水系统及 消防系统 设计。
，共28张。

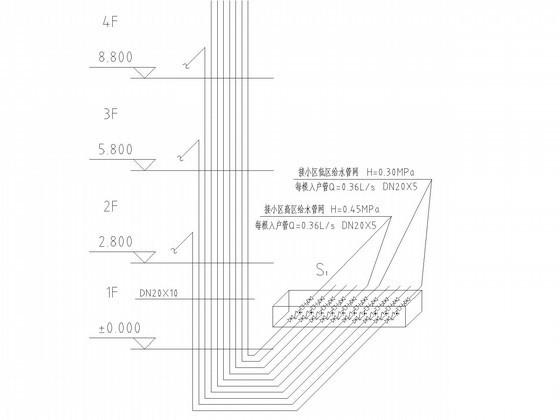

给水系统图

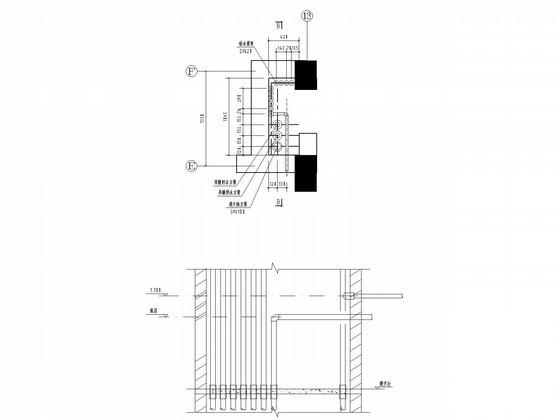

管井大样图

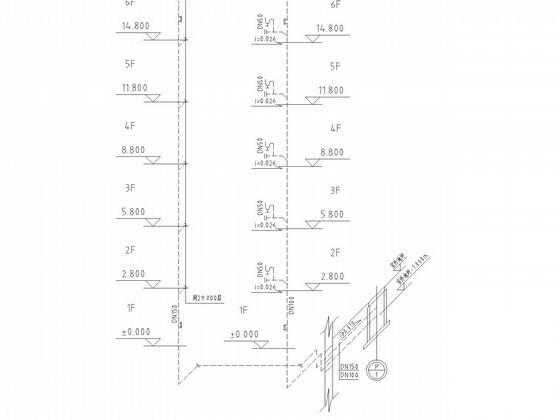

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
