地铁车站及区间工程实施性施工组织设计124页附dwg格式CAD图纸（复合式衬砌结构矿山法）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

左线全长863.334m，右线全长881.740m，左右线总长为1745.074m。本区间的通道长380米。车站全长190.5m。车站含出入口3座、风道及风井2座、施工通道一座（含273.441m主通道和187.542m支通道)。区间通道部分地段位于水库底部，库底到洞顶中风化岩体最小厚度为12.5m；区间隧道位于水库底部地段，库底到洞顶中风化岩体最小厚度15.65m。车站区间为分离式单线隧道，钻爆法施工。隧道拱顶与水库底之间的最小岩层厚度约15.6m。区间断面形式为单洞单线曲墙拱结构，断面尺寸宽6.22~9.12m，高6.27~9.46m，隧道拱顶岩层厚度约16～50m,整个区间位于Ⅳ和Ⅴ围岩中，衬砌结构按新奥法原理设计，采用复合式衬砌结构，矿山法施工。 　　工程地质：隧道洞顶围岩基本为砂质泥岩、砂岩，围岩基本等级为Ⅳ和Ⅴ级。沿线出露地层主要为第四系全新统人工填土、残坡积粉质粘土和侏罗系中统沙溪庙组砂岩、砂质泥岩。车站通道场地出露地层自上而下分别为第四系全新统人工填土和粉质粘土，下伏基岩为侏罗系中统沙溪庙组砂岩和砂质泥岩。车站所处地形属丘陵斜坡地貌，地形平缓，原为农垦区。 　　工程特点：车站为暗挖车站，隧道断面特别大，最大开挖断面达313.27平方米，属超大断面隧道。区间隧道较长，通道是唯一的出口，且通道有180°的转弯。隧道下穿水库，涌水量可能较大；工程全段需爆破开挖，属矿山法开挖隧道。车站通道下穿道路，对地下管线的保护作为重点。进口明挖段均为高边坡。单洞分离式隧道的最小净距为6.78米，有群洞效应，施工中应将控制开挖面的距离、爆破设计作为控制重点。出入口施工是从正洞上台阶开始向上反挑施工；通道进正洞的施工方法也是返挑扩挖，在通道内再开挖马头门。开挖爆破和防水是该项目施工控制的重点。车站隧道采用双侧壁导坑法开挖，车站施工通道采用全断面掘进，光面爆破开挖技术。防水及二衬钢筋绑扎使用整体式简易台架，和二衬模板台车共用一个轨道。出入口自下而上台阶法开挖，出地面段用明挖放坡开挖。风道采用上下台阶法开挖，风井下碴孔用冲击钻成孔，风井自上而下全断面开挖。 　　总体施工步序：施工通道→车站左右导洞上部开挖→出入口、风井、风道施工→开挖中部上台阶→拱墙二衬→开挖中部中、下台阶→仰拱混凝土施工。 　　附CAD图及表： 　　……共计124页，编制于2011年

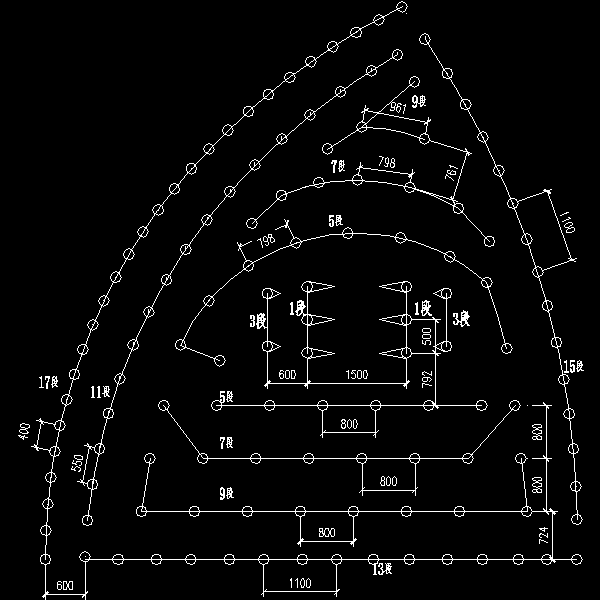

车站①④部钻爆断面图.dwg

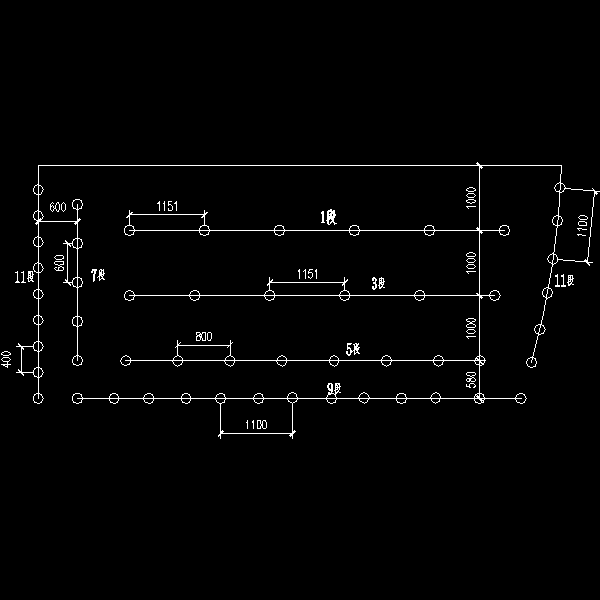

车站②⑤部钻爆断面图.dwg

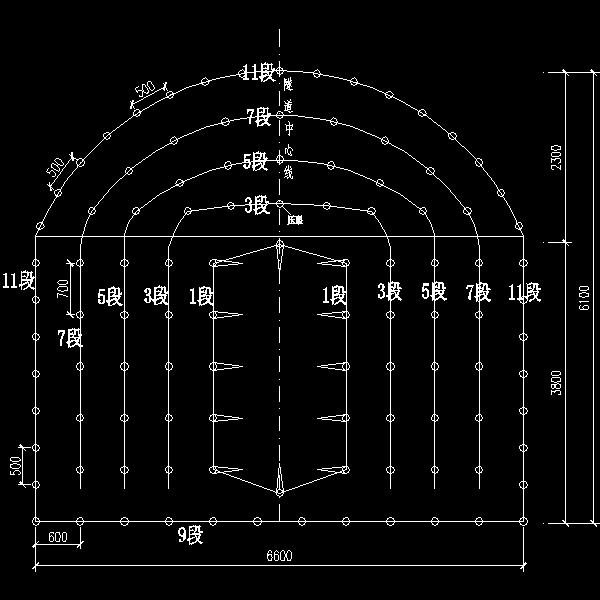

车站施工通道炮眼布置图.dwg

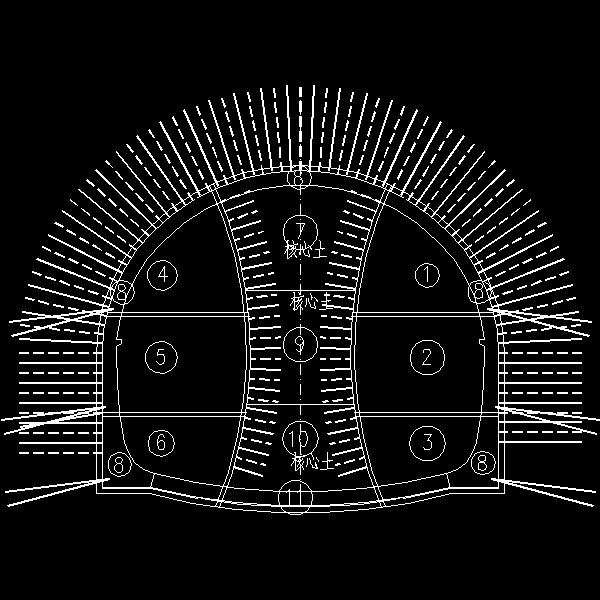

车站爆破顺序图.dwg

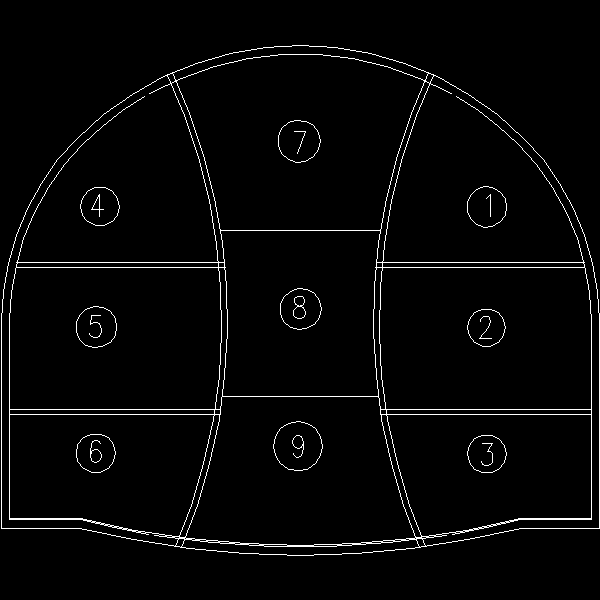

车站隧道开挖步序图.dwg

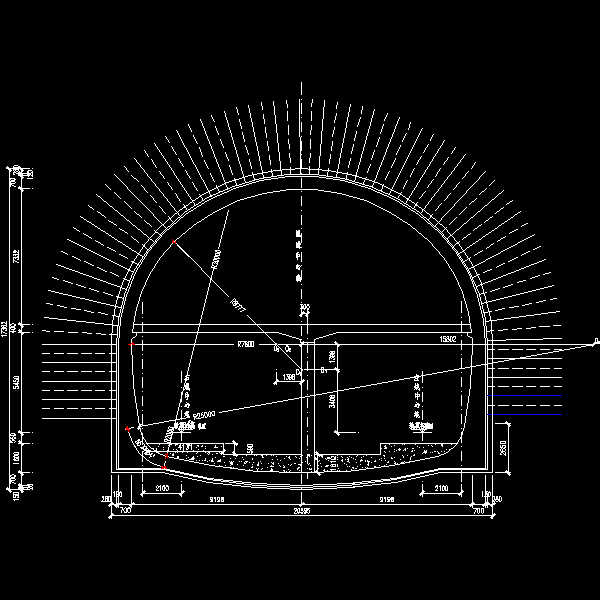

车站隧道断面大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
