地铁区间竖井及横通道施工方案（区间降水马头门施工86页）(喷射混凝土支护)

bbnnxx · 发表于 2020-4-4 11:27:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1 编制依据和原则
1.1编制依据
1.2编制原则
2 项目概要
2.1项目概要
2.2周边环境
3 工程地质和水文地质
3.1地形、地貌
3.2工程地质
3.3水文地质
4 施工部署
4.1施工组织
4.2主要施工机械、设备配置
4.3劳力配置
4.4施工进度与工期安排
5 区间降水施工
5.1地下水风险分析
5.2降水井设计
5.3降水井成井施工工艺
5.4抽水试验
5.5降水运营管理
6 竖井施工
6.1施工工艺流程
6.2施工准备
6.3测量定位
6.4锁口圈梁施工
6.5竖井提升系统的安装和调试
6.6竖井土方开挖
6.7锚杆施工
6.8初喷混凝土及挂网
6.9格栅钢架施工及挂网
6.10喷射混凝土施工
6.11锚杆注浆施工
6.12钢支撑架设
6.13竖井封底
7 横通道施工方法及施工工艺
7.1横通道施工工艺流程
7.2测量放样
7.3马头门施工
7.4超前小导管施工及注浆
7.5横通道土方开挖与支护
7.6堵头墙初衬施工
7.7初期衬砌背后注浆

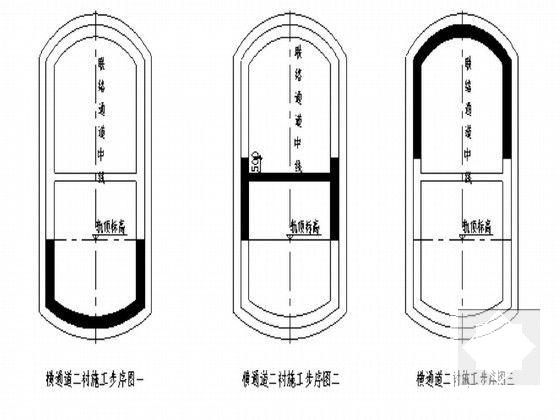

8 二次衬砌施工
8.1施工工序流程
8.2防水施工
8.3 钢筋工程施工
8.4模板工程施工
8.5 混凝土工程施工
8.6初二衬之间注浆
9 监控量测
9.1监测目的
9.2监测工作流程
9.3主要监测项目、监测频率
9.4监测方法
9.5监测项目控制值、预警值
9.6监测数据的分析、预测及反馈
9.7监测质量保证措施
10 质量保证措施
10.1质量保证体系及管理结构
10.2质量管理措施
10.3现场质量控制措施
10.4关键工序质量保证措施
10.5现场试验
11 工期保证措施
12 安全、文明、环境保证措施
12.1安全保证措施
12.2文明保证措施
12.3环境保证措施
13 应急预案
13.1组织机构及职责
13.2危险源分析及对策
13.3应急救援物资设备
13.4应急救援响应
13.5应急救援预案
13.6事故调查处理及恢复生产
14 附图

附件详情

【项目概要】
本地铁区间全长1157.350双延米，纵断采用V字坡。联络线及单渡线部分采用矿山法施工，其余部分采用盾构法施工。暗挖段长388.264双延米，
施工时通过竖井及施工横通道分别进入区间左、右线隧道掘进。竖井采用倒挂井壁法施工，井口设锁口圈梁，井壁采用格栅钢架加喷射混凝土支护体系，二次衬砌采用模筑钢筋混凝土结构。横通道采用矿山法施工，复合式衬砌结构，初衬为格栅钢架加喷射混凝土，二衬为模筑混凝土，初二衬之间设置柔性防水层。
【内容节选】

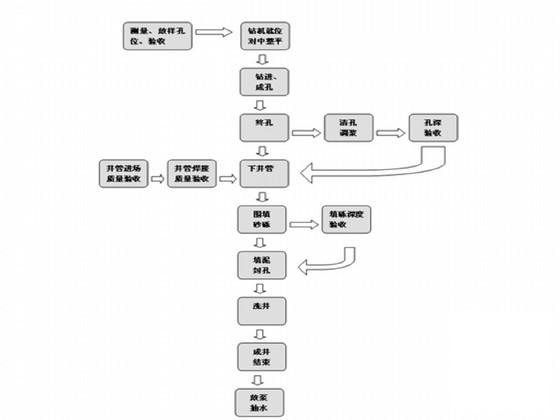

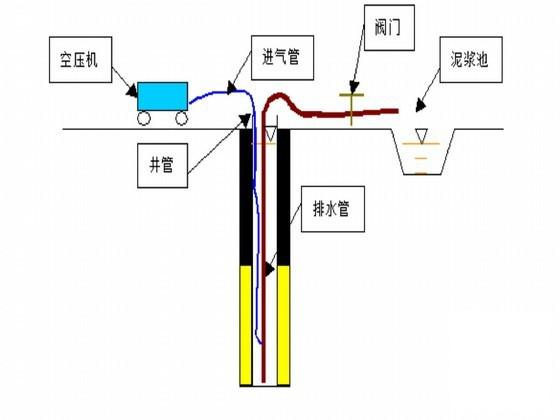

降水井成井施工工艺
采用冲击成孔、泥浆循环钻进、机械吊装下管成井施工工艺。

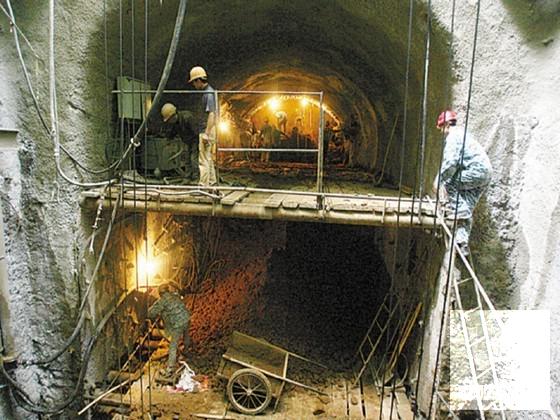

竖井横通道采用人工进行土方开挖支护，配置10T提升系统出土。
……
锁口圈梁施工流程
锁口圈梁施工流程：基槽开挖→基底检查→基坑外侧网喷混凝土→钢筋绑扎→钢筋验收→支模→模板验收→浇注混凝土→拆模及验收。
……

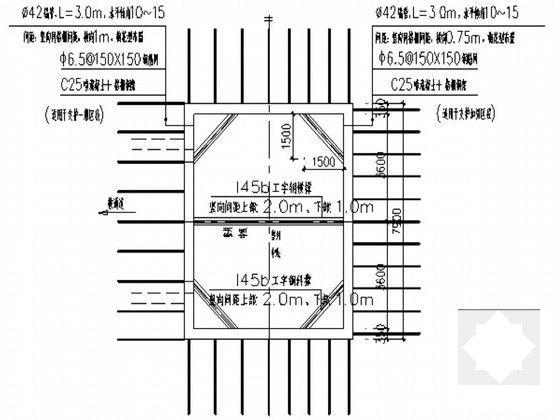

马头门超前大管棚施工
马头门超前大管棚采用水循环跟管导向钻进法成管。水循环跟管导向钻进法就是将管棚钢管作为钻杆，在第一节管棚钢管前端安装带有导向探棒的楔形板钻头。首先采用水平定向钻机将装有楔形板钻头的管棚钢管打入土中，然后通过丝扣连接，将其它管棚钢管与前一节管棚钢管连接，依次打入土中，并跟踪监测钻进方向，保证管棚按设计方向打入，直到达到管棚设计长度终孔，最后进行封孔并注浆。
……
共计86页（20）
