[施工方案]高速公路工程实施性施工组织设计

dfgaacc · 发表于 2020-2-7 23:32:47

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

项目所在地：广东
施工组织设计类型：实施
车道数：四车道
设计时速：80km/h
主体工程内容：大桥, 中小桥, 隧道, 涵洞, 通道
路线长度：8.1km
路基宽度：24.5m
路基地基处理：换填土, CFG桩, 其他路基处理
路基支挡：加筋土挡土墙, 其他支挡
安全设施及构筑物：其他
计划工期：18月
质量目标：合格
附图及附表：组织机构图, 工艺流程图, 主要工程数量表, 劳动力计划表, 材料计划表, 资金计划表, 主要施工机具配置表
编制时间：近代

附件详情

第五章、主要工程项目的施工方案、施工方法
第一节、路基工程
一、项目概要
本标段路基按照双向四车道高速公路标准设计，计算行车速度80Km/h，整体式路基宽度24.5m，分离式路基宽度12.25m，工程数量详见表1-1-1…………
（三）施工工艺
1、路堑施工
⑴ 技术准备
①施工前首先对设计文件进行现场调查与核对，恢复中线，复核横断面…………
②永久与临时结合设计排水系统。设计原则：水不对路基产生危害，不排入农田、耕地，不污染自然水源，不引起冲刷和淤积…………
3、路堑
⑴ 施工方法
在平缓横坡上采用横向台阶开挖方式；深路堑采用分层开挖方式。路堑开挖以机械施工为主，靠近边坡部分人工刷坡。土石方调运采用大马力推土机，挖掘机配合自卸汽车运输…………
⑶ 施工控制
① 边坡控制

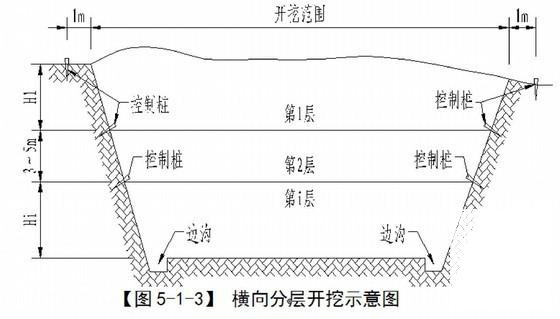

从测设的开挖边线向外退移1m，沿纵向每隔20～30m打一控制桩，如图5-1-3所示。当挖掘机开挖至靠近边坡0.1～0.2m时，改为人工刷坡。不设圬工防护的边坡，每隔10m边坡范围插钎挂线人工刷坡，有防护地段则及时做好防护。边坡上由于孤石等造成的坑穴、凹槽，采用挖台阶浆砌片石嵌补…………
② 层厚控制
从测设的开挖边线开始，沿着边坡线，每3～5m打一控制桩(如图5-1-3所示)作为该层的标志桩，从而控制层厚…………
③路基顶面
当开挖接近路基面设计标高时，鉴别核对土石状况，土质路堑要调查核对基床范围内土质是否满足设计要求，必要时进行补充勘探。检验路基顶面范围地基允许承载力是否满足设计要求，如满足设计要求，则测设基床表层断面和标高，按每10m间距挂线，人工开挖路基顶面表层表面，并按规范要求进行整修；如不满足，需对路基进行改良或加固处理后，再分层填筑到路基顶设计标高…………
（四）、路堤施工
1、基底处理
⑴ 首先进行地质调查，测定天然地基密实度和承载力…………
⑵ 基地土密实，且地面横坡不陡于1:10时，则路堤直接填筑在天然地面上。施工前清除地表草皮…………
⑶ 在稳定的斜坡上，路堤基底应按下列要求处理：
①横向坡度为1:10～1:5时，清除草皮后进行填筑…………
②横向坡度为1:5～1:2.5时，原地面应挖成台阶，台阶宽度不小于1m，对基岩面土的覆盖层，宜先清除覆盖层再挖台阶，当覆盖层较厚且稳定时，可予保留，即在原地面挖台阶…………
③横向坡度大于1:2.5或基底下有松软地层时，进行滑动检算。施工按照设计文件规定办理…………
④半填半挖和陡坡地段路堤，或基底有地下水影响路堤稳定时，则做特殊处理，施工中按照设计文件要求，采取拦截引排措施，将地表水引排至基底范围以外，并根据情况采取防渗措施…………
⑤ 路堤基底如为耕地或松土时，且厚度不大于30cm，则将原地面夯压密实；当厚度大于30cm，则将松土翻挖，分层回填压实或采取其他土质加固措施。经过水田、池塘，饱水粉细砂等松软地基时，则根据设计文件规定采取排水疏干，挖除淤泥，抛填片石，或填砂砾石及其他优质填料等加固措施，保证基底坚固…………
共136页
