2层襄阳人民医院职工食堂给排水CAD施工图纸(自动喷水灭火系统)

bb5566 · 发表于 2020-3-15 09:06:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：餐饮
建筑高度：多层建筑
地上层数：2层
图纸设计深度：施工图
图纸年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水,变频供水,分区供水
排水体制：污废合流
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
热水供应方式：集中热水供应
项目地址：湖北

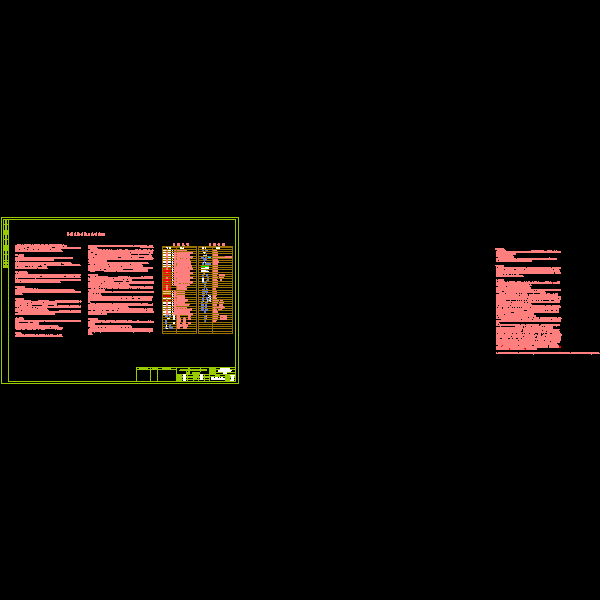

设计说明：有

本图纸为湖北襄阳人民医院职工食堂给排水施工图。

附件详情和设计范围:

基地位于航空路以南,基地其余周边均为规划道路。建筑用地面积约129.3亩,设置床位1000张。目前航空路设有市政给水管和市政雨、污水排水管。院区供水拟从基地北侧航空路引入一路DN300毫米市政供水管,按建设单位提供的数据,市政水压为0.18MPa。室外市政生活和消防给水管分设,其引入管处分设总水表计量。室外市政生活给水管以直径200毫米枝状布置,消防给水管以直径200毫米呈环状布置,以满足医院生活及消防用水需要。该项目建筑高度低于24米的三层建筑,设计范围为职工食堂的室内外给排水、消防工程等...

图片展示：

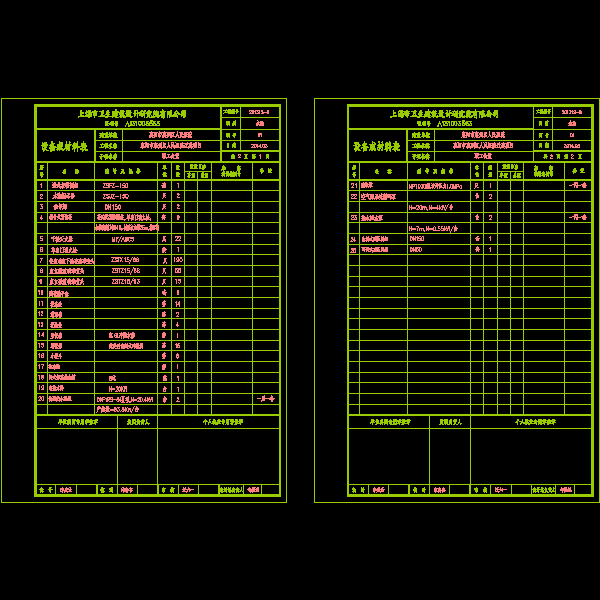

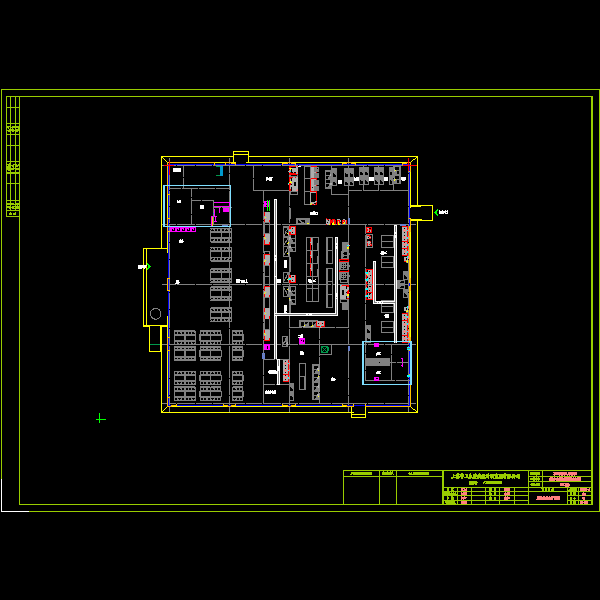

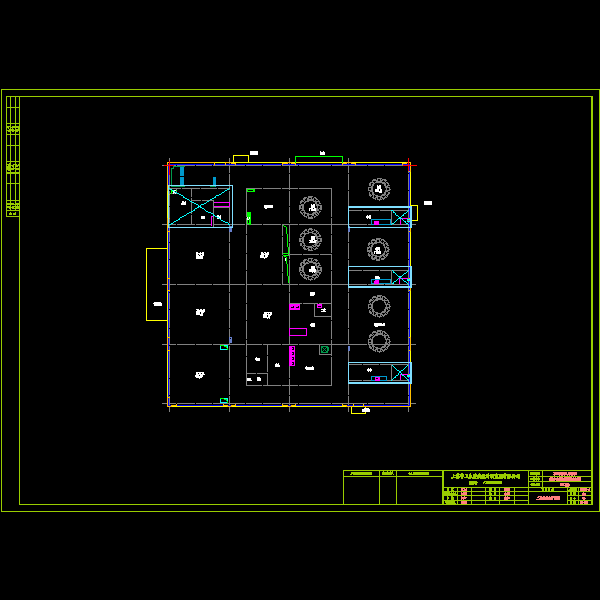

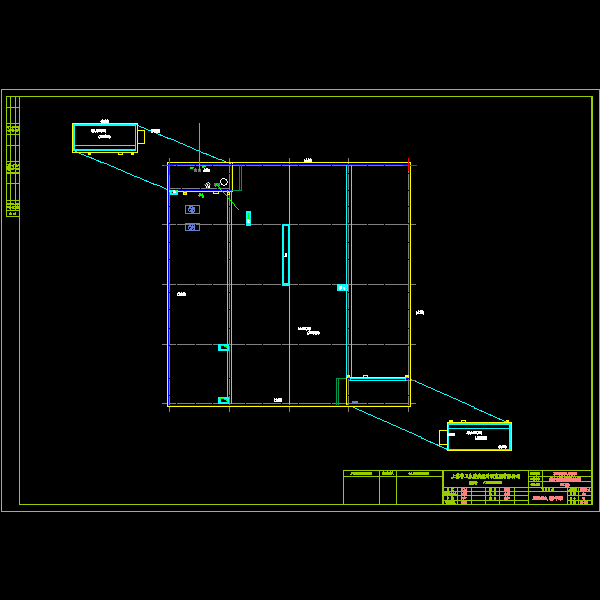

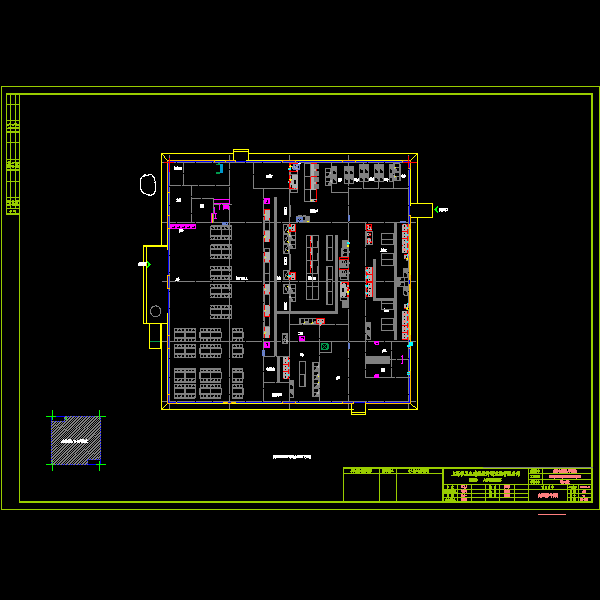

底层给排水平面图

冷热水系统透视图

排水系统透视图

消火栓给水系统原理图

雨水系统透视图

自动喷水灭火系统原理图
