[CAD]综合办公建筑空调通风排烟系统初步设计图纸（机房）(水冷式冷水机组)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑设计面积：12000平方米
• 图纸设计深度：方案(初设图)
• 参考图纸：20张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：单式泵,双管制,闭式
• 送风方式：散流器送风
• 项目所在地：广西

附件详情

一、项目概要：
该项目位于南宁市，建筑面积12000平方米....
二、冷热源：
采用水冷式冷机组中央空调系统,采用2台制冷量为879W的水冷式冷水机组，设计冷冻供回水温度为7℃/12℃...
三、空调系统：
1.空调水系统采用二管制闭式循环一次泵系统。
2.多功能厅采用低速全空气空调方式。其余场所采用风机盘管加新风系统...
四、排烟系统：
1.地下一层设机械排烟系统，按6次/h计，1~13内走道设机械排烟系统，排烟量按最大防烟分区面积每平方米不小于120m/h.m 计。
2.防烟楼梯间、前室及合用前室采用机械加压送风系统...
五、通风系统：
1.地下一层设全面机械排风兼排烟系统，地下一层车库为自然进风。
2.水泵房、变配电间、发电机房、设备间及卫生间设机械排风系统。
3.变配电间夏季采用空调降温，另设空调系统...

图纸共20张。

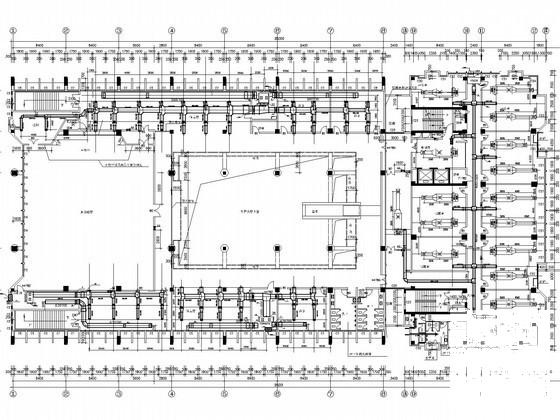

空调水系统平面

地下室空调机房 平面布置图

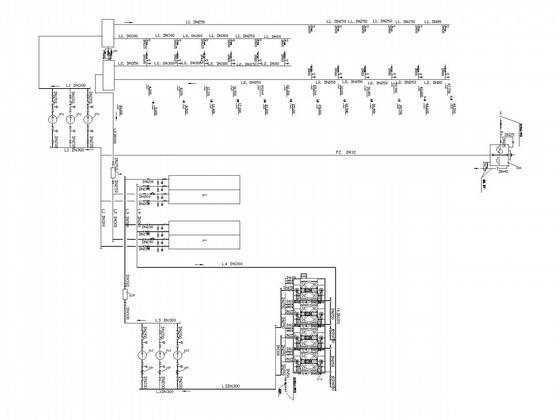

空调水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
