[CAD]8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土)

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-3-3 20:09:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目是水环境监测中心办公楼,现浇钢筋混凝土框架结构,地上8层,高度为32.0米。,一层地下室,该项目基础采用柱下独立基础和筏板基础,基础设计等级为丙级,抗震设防烈度为6度。
该资料包含: 结构设计说明 ,基础图,墙柱布置图,地下室梁板图,地上各层梁板图,平面结构布置图,柱布置图,楼梯图,建筑节能说明,立面图,平面图,剖面图,大样图等共计40多张图。
分享投稿时间:近几年12月。

墙柱布置图

梁板图

楼梯图

立面图

平面图

大样图

屋面梁板图

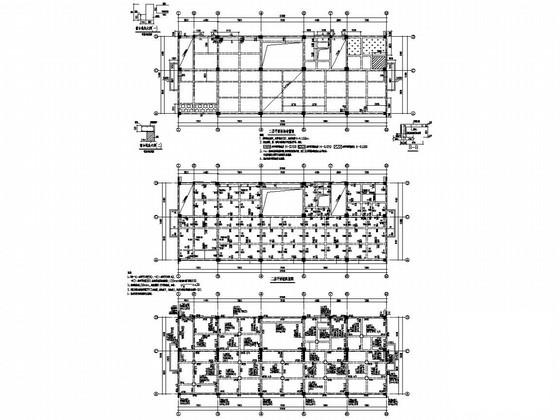

钢筋混凝土结构图 - 1
第 1 张图

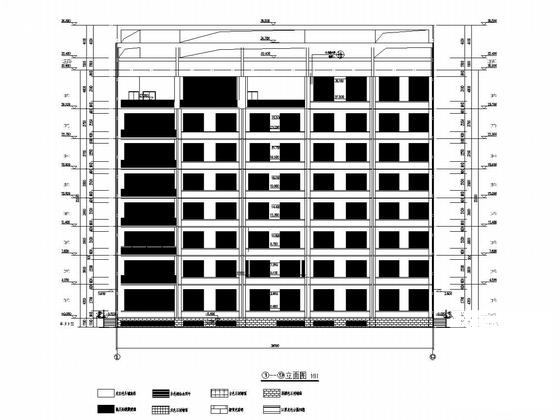

钢筋混凝土结构图 - 2
第 2 张图

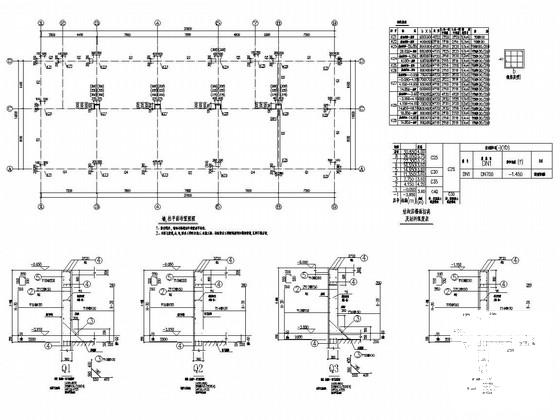

钢筋混凝土结构图 - 3
第 3 张图

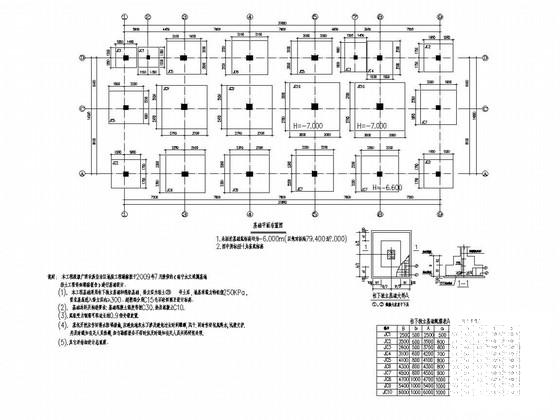

钢筋混凝土结构图 - 4
第 4 张图

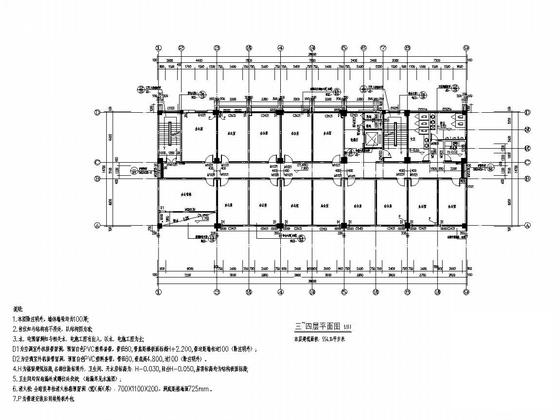

钢筋混凝土结构图 - 5
第 5 张图

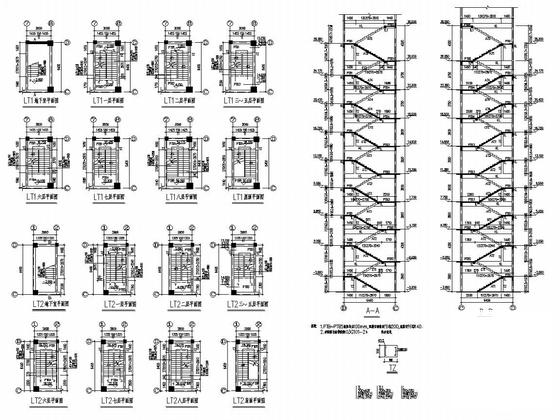

钢筋混凝土结构图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-3 20:09:17上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。

附件2099v11edfced1ddffeffde02c.rar

3.8 MB

下载  售价: 100 积分    赚积分
