一份3层框架结构厂房结构CAD施工图纸（建筑图纸）(现浇钢筋混凝土)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：9.6m
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.10kN/平方米
• 地下室功能：其他
• 参考图纸：38张

附件详情

该项目为厂房与智能化仓库的建筑、结构施工图，总建筑面积为6.4万平，建筑为地上三层，地下一层。建筑设计结构形式为现浇钢筋混凝土框架结构，7度设防。
结构图纸： 结构设计说明 、基础平面布置图、地下室及基础详图、梁平法施工图、结构布置图、柱 平面布置图 、 楼梯详图 、总平面图、平面图、立面图等共38张图纸。
分享投稿时间：近几年06月。

基础平面布置图

地下室框架柱表

地下室顶结构平面图

三层柱平面布置图

地下室顶梁平法施工图

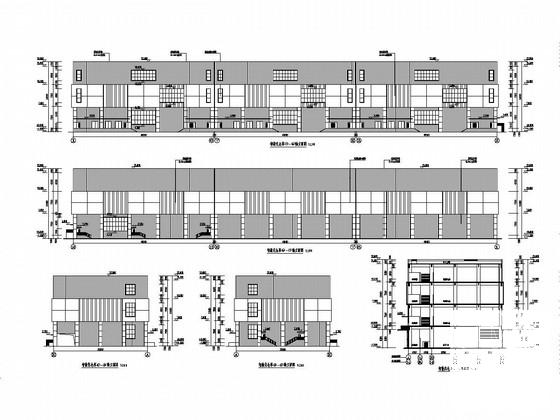

第 1 张图

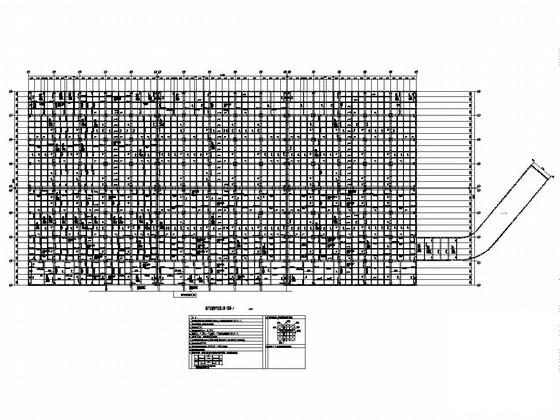

第 2 张图

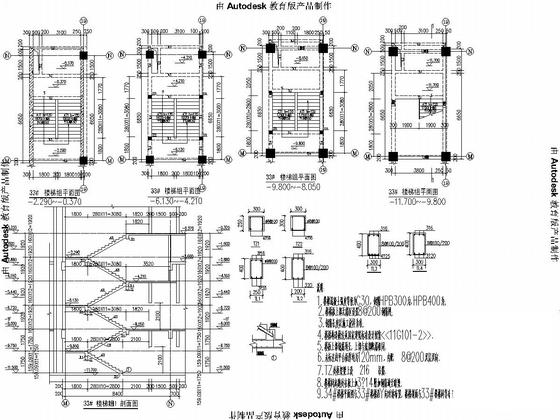

第 3 张图

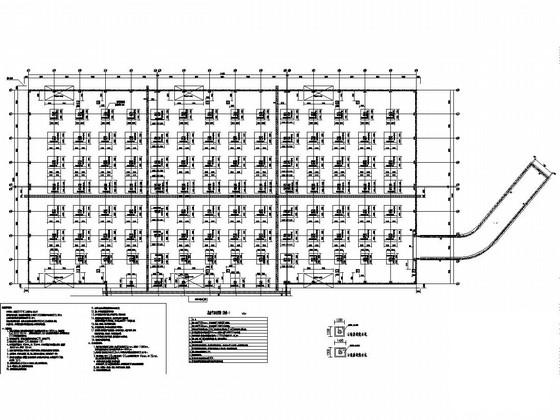

第 4 张图

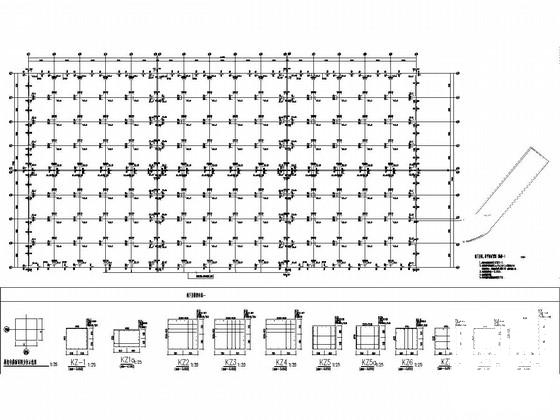

第 5 张图

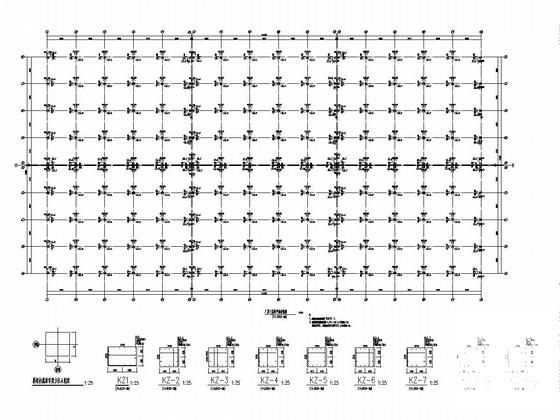

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
