多层冷作厂房暖通热动系统设计CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计面积：11394平方米
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 设计内容：通风,防排烟,其它
• 送风方式：散流器送风
• 项目所在地：云南

附件详情

一、项目概要：

该项目是一个多层冷作厂房建筑，总建筑面积11394平方米。图纸内容包含设计施工说明，主要设备材料表及图例，暖通平面图，动力管道系统图，动力管道平面图，预埋件及管道汇总示意图，霞普气和氧气工位箱制作示意图，混合气工位箱制作示意图等...

二、通风系统：

卫生间按15次/h。设通风器进行全室通风换气。干燥间、淋浴房设机械全室通风系统，换气次数分别按8次/h、6次/h。变电所设全室通风，通风量按排除散热量计算确定...

三、防排烟系统：

根据《建筑防火设计规范》（GB 50016-近代）的规定，该厂房防火类为丁类，厂房屋面屋面设置敞开自然通风天窗，面积~630m ,可满足自然排烟的要求，自然排烟口净面积占厂房面积之比为6.78%。辅房的二层走廊端头与楼梯间均设外窗，外窗面积远大于2%，满足自然通风排烟要求...

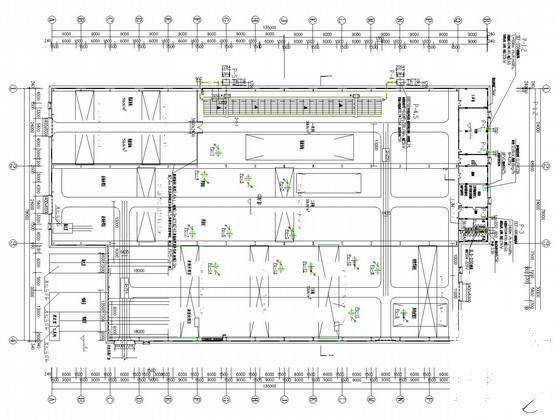

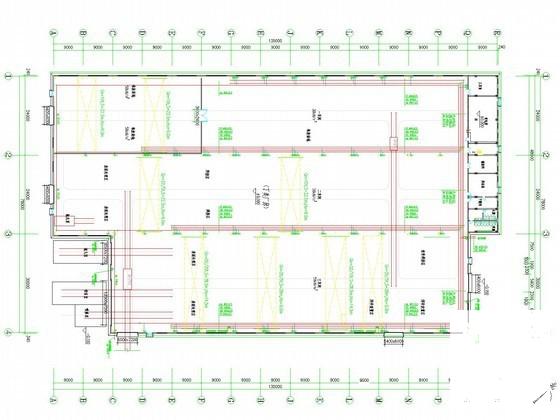

动力管道平面图

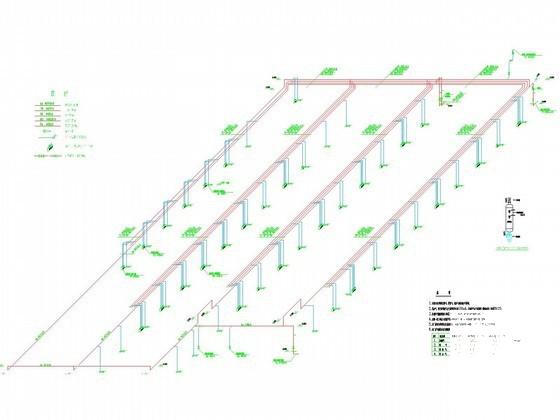

动力管道系统图

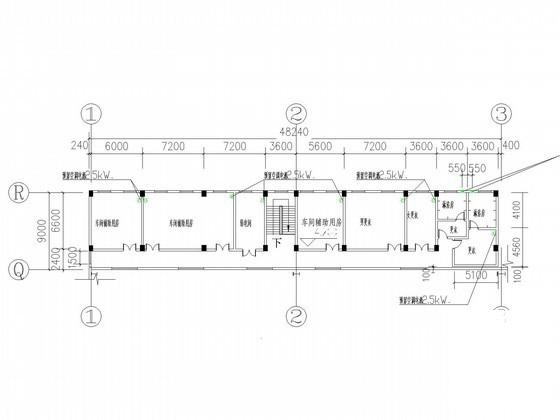

辅房二层暖通平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
