一份3层办公综合楼空调设计CAD施工图纸（办公用房、康乐设施、客房、餐饮，体育馆）(地下室通风)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,宾馆,娱乐,餐饮,体育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风,其他

附件详情

• 空调图例
• 设计与施工说明
• 地下室通风平面图
• 空调系统流程图
• 空调机房C平剖面图
• 空调通风风管平面图
• 空调冷媒管平面图

附件详情

该项目按甲方要求对办公用房、康乐设施、客房、餐饮等作空调设计，体育馆内不设置空调；对地下汽车库作机械通风设计；对地下设备用房、淋浴间、卫生间等作机械通风设计。
空调系统设计：
空调计算总冷负荷为901.9kW,总热负荷为544.6kW。空调系统采用变频驱动、多组合式（VRV）空调系统，即一组室外机可连接多台室内机。新风系统采用全新风分体风管空调机送风方式。
通风排烟设计：
卫生间设置机械排风系统，通过天花板式换气扇排至室外。地下车库采用风管机械通风方式，风管穿越风机房时设置70°C的防火阀，排烟均采用自然排烟方式；可开启外窗面积均大于房间或走道面积的2%。

，图纸共11张。

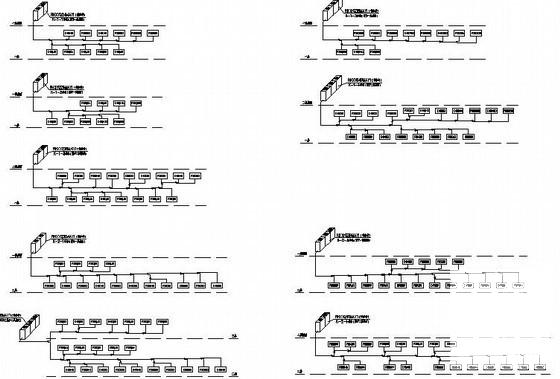

多联机系统图

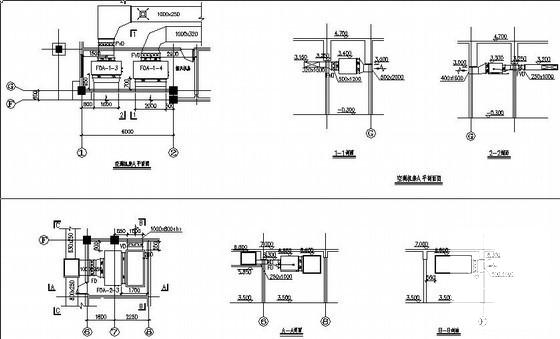

新风机房大样图

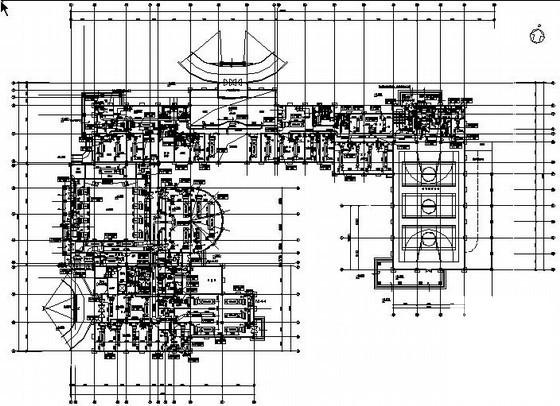

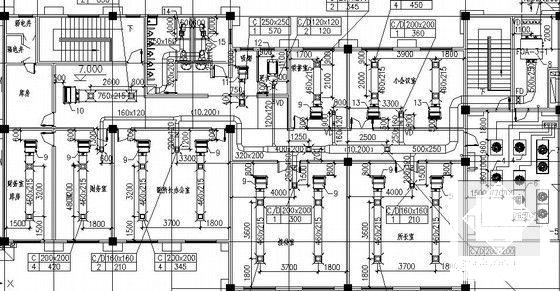

通风局部平面图

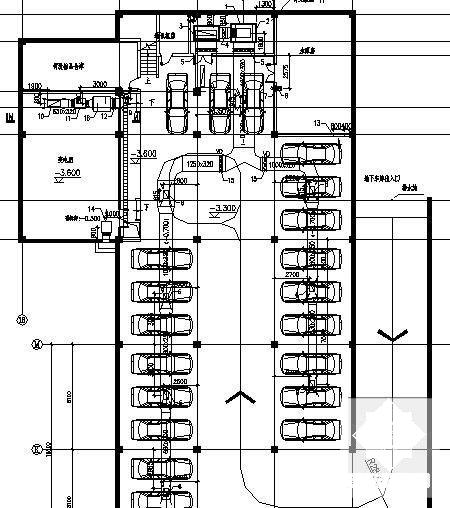

地下室通风平面图

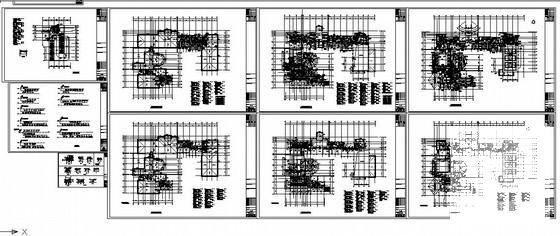

空调设计施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
