一份3层别墅住宅楼地源热泵系统设计CAD施工图纸(设计说明)(安装布置图)

[复制链接]

0

主题

0

帖子

1084

积分

超级版主

Rank: 8Rank: 8

积分
1084
发表于 2020-2-26 08:59:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:空调, 通风, 冷热源
  • 冷热源:水地源热泵
  • 水系统:定流量, 双管制, 闭式

附件详情

1.该工程为别墅,空调面积约为132平米,主要用住宅。夏季室外空调计算干球温度34℃,冬季空调室外计算干球温度-6℃。空调总冷负荷为20KW,地埋系统共需打井4口,井深100米,采用单U埋管,末端采用卧式暗装风机盘管。
2.冷冻水系统采用闭式循环双管制定流量系统,管路的最低点配置泄水阀。
3.空调室外主机采用先进的电脑控制系统,可实现机组安全运行与经济运行所需的全部逻辑控制功能。机组应具有能量自动调节,温度控制,压缩机交换启动等功能。且机组采取联机控制。水泵与热泵机组亦有联锁控制。控制方式为:启动水泵后启动机组;当机组内最后一台压缩机停止工作时,该机组对应的水泵也关闭......

,图纸共10张。

地暖布置图

风机盘管安装布置图

系统施工图

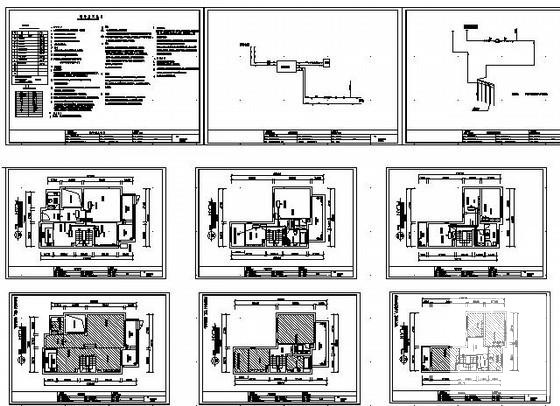

地源热泵安装图纸 - 1
第 1 张图

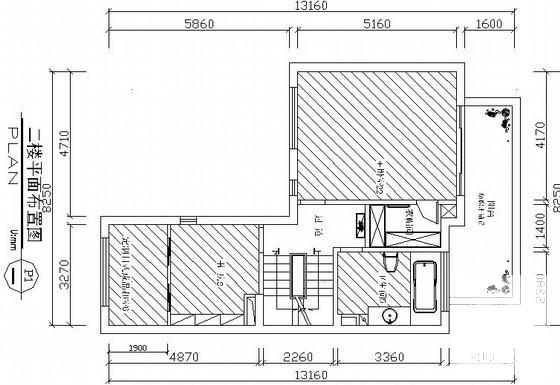

地源热泵安装图纸 - 2
第 2 张图

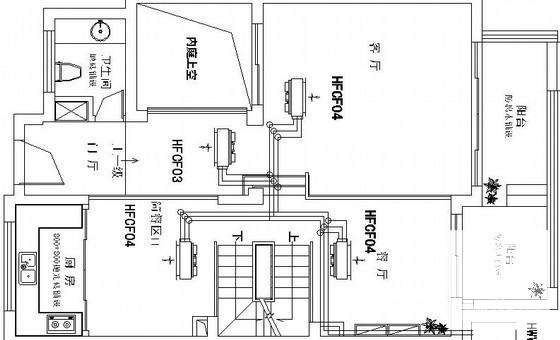

地源热泵安装图纸 - 3
第 3 张图

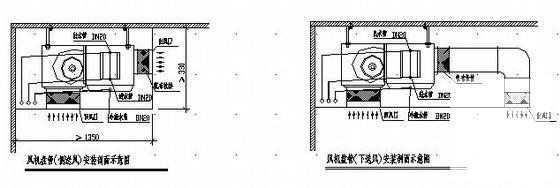

地源热泵安装图纸 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 08:59:56上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ede2fdw1w121cdcffcs.rar

2.51 MB

下载  售价: 100 积分    赚积分
