一份上8层宿舍楼地源热泵空调CAD施工图纸（设计说明）(风机盘管)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计内容：空调
• 冷热源：水地源热泵
• 空调系统：空气-水系统
• 水系统：双管制

附件详情

该项目为某宿舍楼，地上八层，为充分利用土壤的蓄能作用及大气环境丰富的蓄（冷）热能力，该资料室外换热系统的运行方式为：地耦埋管换热+冷却塔混合式。地耦埋管的换热量以接近冬季热负荷为依据，夏季冷负荷较冬季热负荷多出部分由冷却塔来承担。宿舍的空调系统采用风机盘管加新风的空气处理方式。

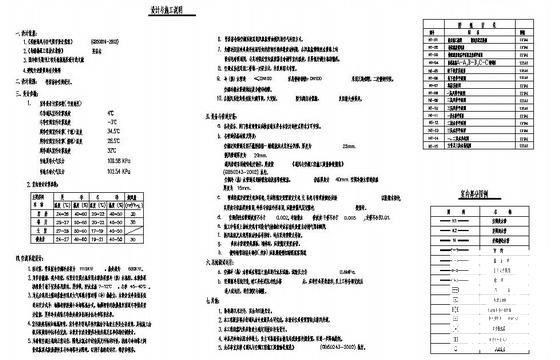

第 1 张图

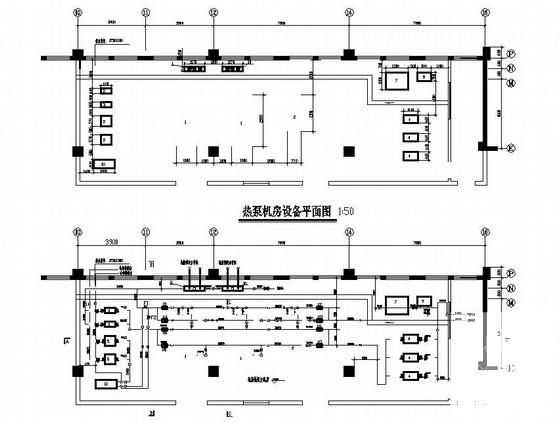

第 2 张图

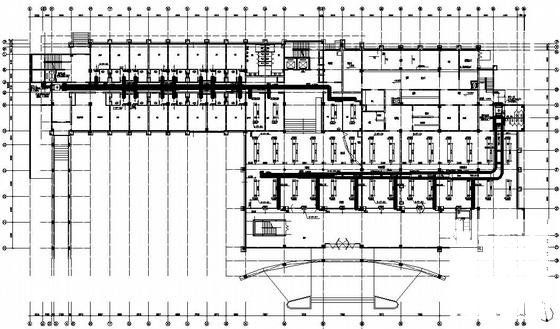

第 3 张图

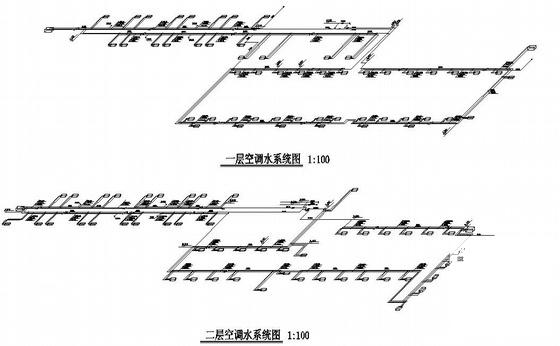

第 4 张图
