一份6层住宅楼加跃层建筑给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,水池
• 供水方式：市政供水,高位水箱供水,无负压供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 特殊系统：太阳能热水系统
• 大样节点：水箱,泵房,厨房,卫生间
• 热水供应方式：集中热水供应

附件详情

• 给水排水施工图设计说明
• 一层给排水平面图
• 二层给排水平面图
• 三~五层给排水平面图
• 六层给排水平面图
• 阁楼层给排水平面图
• 屋顶给排水平面图
• H户型厨、卫给排水大样图
• J户型厨、卫给排水大样图
• 阳台给排水大样图

附件详情

该项目位于安徽，二期12#、13#楼，为6层综合楼。该项目设计范围：单体楼室内生活给水系统、太阳能热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统。室外给排水及消防给水由总体设计。
，共14张图。

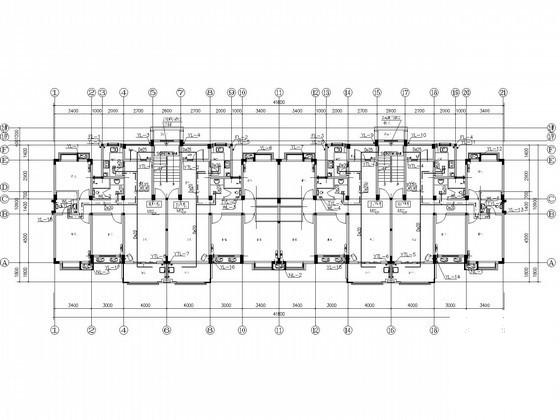

二层给排水平面图

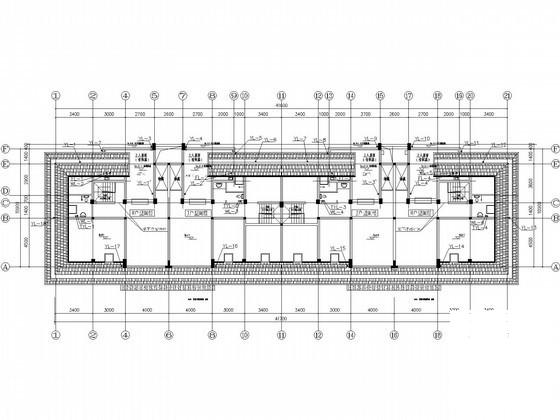

阁楼层给排水平面图

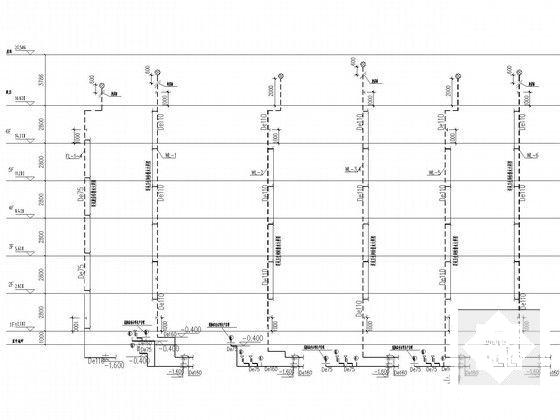

排水系统原理展开图

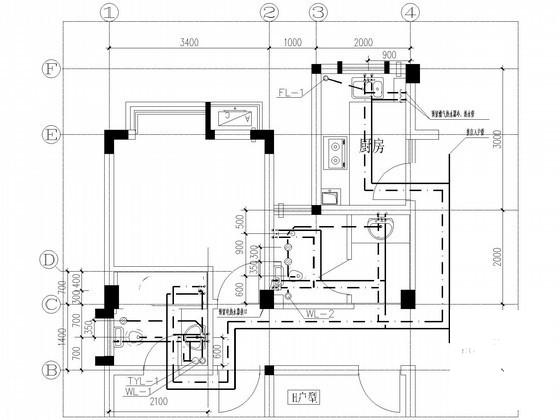

H户型标准层厨、卫给排水大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
