一份4层框架结构综合楼加建1层门刚结构加层结构CAD施工图纸（建筑图纸）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢筋混凝土结构：框架
• 钢结构：门式刚架
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.40kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：23张
• 设计年代：近代

附件详情

煤矿灯房、浴室、任务交待室联合建筑加层，原设计建筑面积为3014.64平米，加层面积为753.66平米，原设计为四层，现增加一层为五层，建筑设计结构形式：框架结构(加层为门式钢刚架结构)。该项目抗震设防烈度为8度。
结构专业该资料包含： 结构设计说明 ，柱脚定位布置图，钢架图，屋面系杆与支撑，山墙拉条、系杆布置图，墙梁拉条布置图，大样图，楼梯梁 平面布置图 及大样图等12张图。

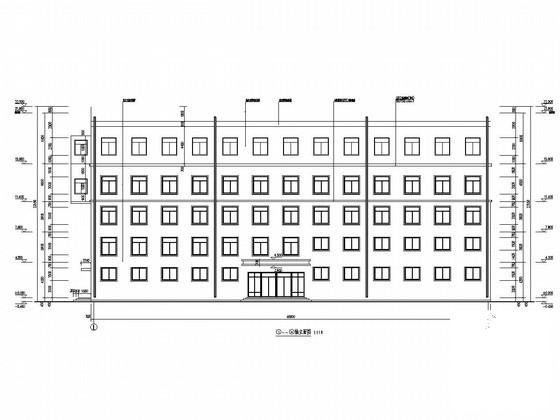

建筑专业该资料包含：建筑设计说明，原四层平面图，修改后四层平面图，五层平面图，屋顶平面图，原设计立面图，修改后立面图，卫生间，楼梯等大样图共计11张图。
共计23张图。分享投稿时间：近几年6月。

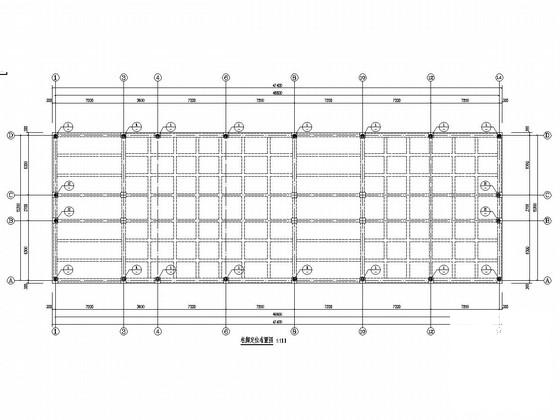

柱脚定位布置图

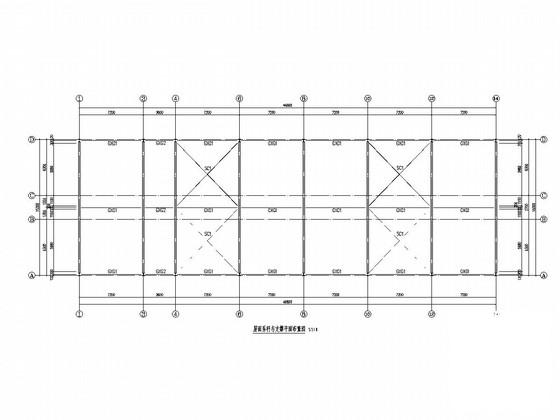

屋面系杆、支撑布置图

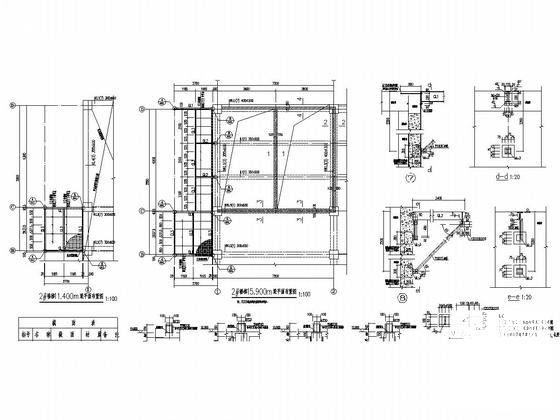

大样图

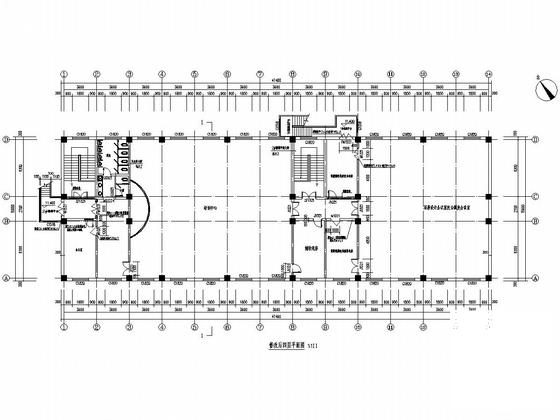

修改后四层平面图

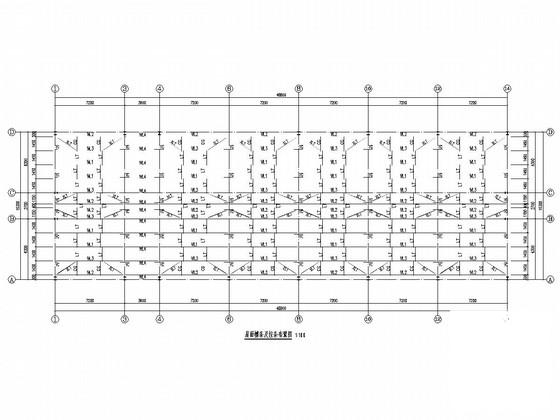

屋面檩条及拉条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
