一份综合楼加层、增加楼梯改造加固CAD施工图纸(节点大样图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 参考图纸：15张

附件详情

加固设计说明、原底层框架柱平面布置图、底层框架柱平面布置图、夹层梁X向配筋平面布置图、夹层梁Y向配筋平面布置图、夹层板配筋平面布置图、节点大样图、新增楼梯 平面布置图 、楼梯截面大样图、节点大样图共15张图纸。

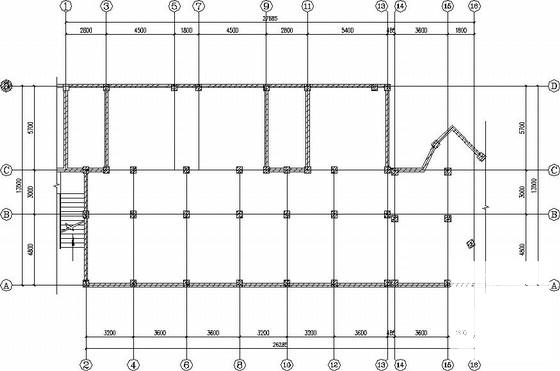

第 1 张图

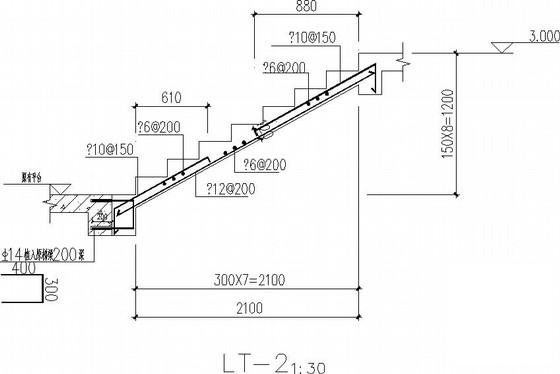

第 2 张图

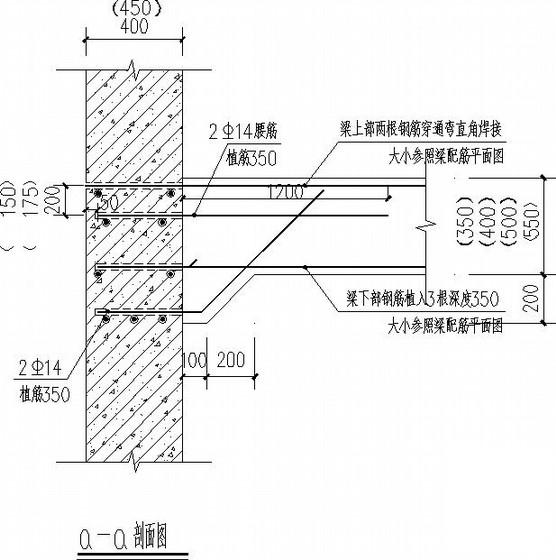

第 3 张图

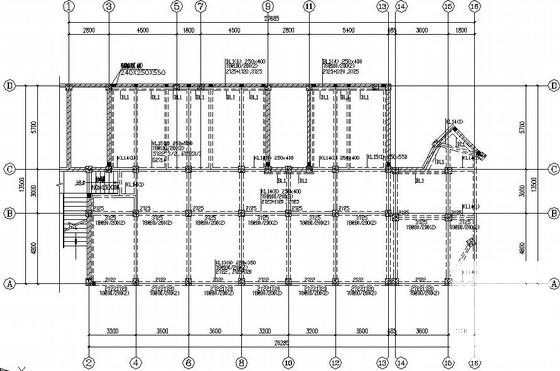

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
