一份7层框剪结构综合楼装修改造加固结构CAD施工方案图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 办公, 餐饮
• 建筑高度：高层建筑
• 地上层数：7层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：设备用房, 其他
• 参考图纸：41张
• 图纸年代：近代

该项目为空港灾备机房装修改造工程。原结构为框架剪力墙结构，地下一层(层高3.4m)，地上七层(首层、二层层高4.8m，三层~七层层高3.3m)，基础为梁板基础。楼板均为现浇混凝土梁板，现拟改变原建筑使用功能（地下室主要为餐厅、库房及电池室，首层主要为会议室，二层主要为主机房，三层~六层主要为办公区，七层主要为宿舍），楼面活荷载增大，需对原建筑进行结构加固。原结构建于1997年。
在原混凝土框架结构二层室内增设楼板，封板结构采用简支钢梁承重体系，简支钢梁与原混凝土框架柱用埋件铰接连接，楼面采用压型钢板做底模的现浇混凝土板，原结构已考虑封板荷载。
主要的结构加固措施：1、首层~七层局部框架内加支撑，以满足位移要求以及框架梁、柱地震力下承载力要求。2、地下室~二层部分柱采用增大截面法，以满足轴压比的要求。个别柱采用外包型钢方法，以满足主筋配置的承载力要求。3、板加固采用碳纤维布进行加固。4、个别梁采用增大截面方法外，其余梁采用粘钢。
该资料包含：结构设计总说明，各层柱、梁、板加固图，钢结构设计总说明，二层封板钢梁平面图楼承板 ，二层封板楼板配筋图节点大样，共计41张图。

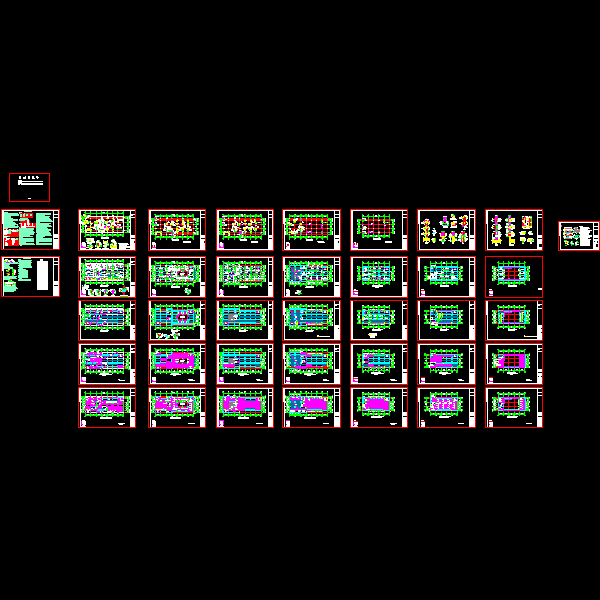

空港灾备机房-张工审图改1.dwg

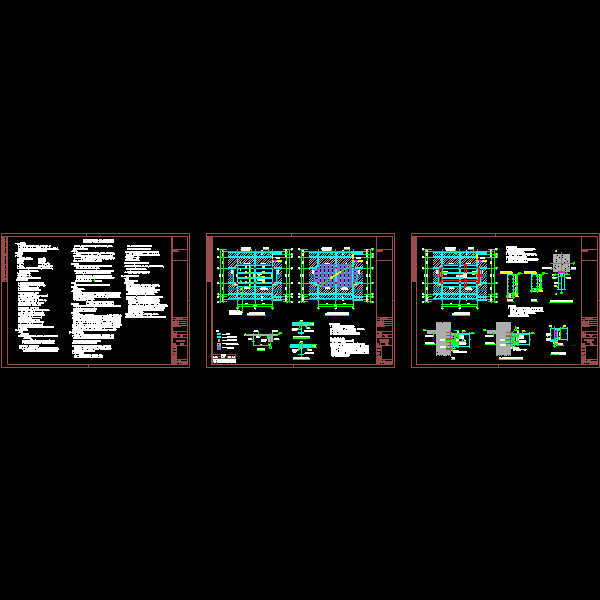

钢结构施工图11年10月.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
