一份18层住宅楼建筑给排水CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 地下室用途：车库, 设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室内消火栓系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 气压水罐, 水池
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：三区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：轻危险级, 中危险级Ⅰ级, 中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵, 泵房, 厨房, 卫生间, 阀门管件

附件详情

• 给排水设计说明
• 14#楼地下一层给水排水平面图
• 17#楼地下一层给水排水平面图

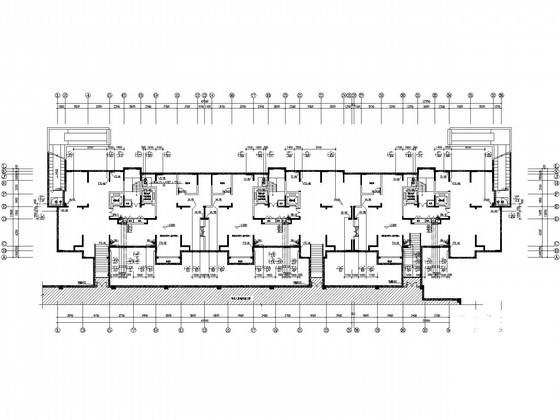

• 给水排水平面图
• 屋顶层给水排水平面图
• 给排水系统图
• 屋顶排水及空调冷凝水排水示意图

附件详情

该项目为住宅楼14#,17#楼,地下一层非机动车库,其上为单元式住宅.属于二类高层居住建筑(18F).
设计内容：生活给水,排水系统,雨水内排水系统, 消防系统 和建筑灭火器配置.
，共9张图。

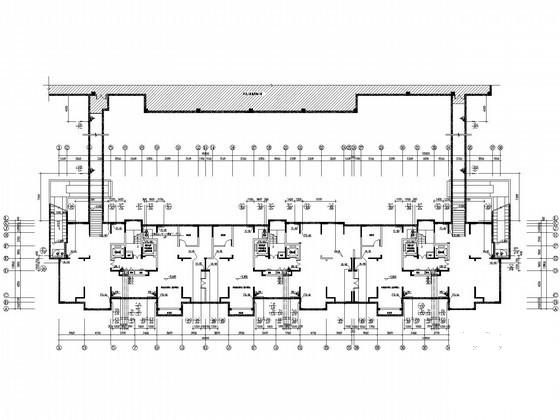

17#楼地下一层给水排水平面图

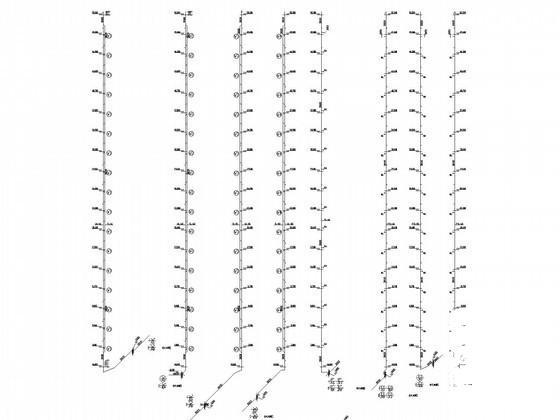

排水系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
