一份30层一类住宅楼建筑给排水CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑,超高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：30层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：四区以上
• 排水体制：雨污分流
• 火灾危险等级：仓库危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：集水坑,设备房布置
• 项目所在地：安徽

附件详情

• 设计说明
• 资料目录
• 给排水施工图设计说明
• 负一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五--二十八层给排水平面图
• 二十九层给排水平面图
• 三十层给排水平面图
• 机房层给排水平面图
• 屋顶给排水平面图
• 负一层自喷平面图
• 户型给排水大样图
• 户型给水管道系统图
• 消火栓管道系统图
• 喷淋管道原理图
• 排水管道系统图（一）
• 排水管道系统图（二）
• 雨水管道系统图（一）
• 雨水管道系统图（二）
• 阳台冷凝水管道系统图（一）
• 阳台冷凝水管道系统图（二）
• 给水管道系统图
• 一层给排水平面图
• 二层给排水平面图
• 屋顶给排水平面图
• 卫生间给排水详图
• 给排水管道系统图

附件详情

项目概要：该项目位于安徽，有1栋30层住宅建筑和2层商业建筑构成，为一类普通住宅。
设计范围：建筑物内生活给水系统，热水系统；排水系统；建筑物内消火栓给水系统；自动
喷水灭火系统；建筑物内灭火器配置。
，共计23张图纸

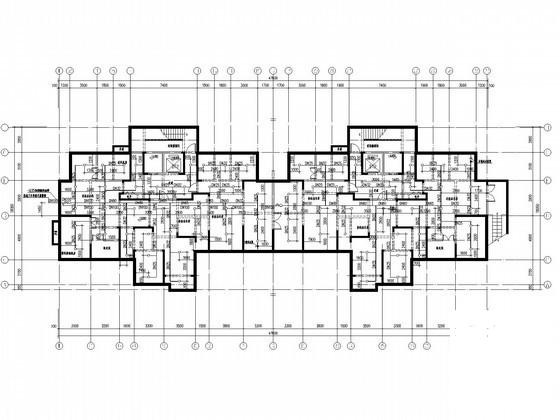

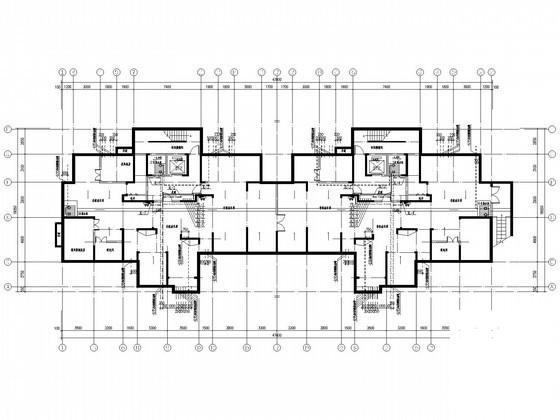

负一层给排水平面图

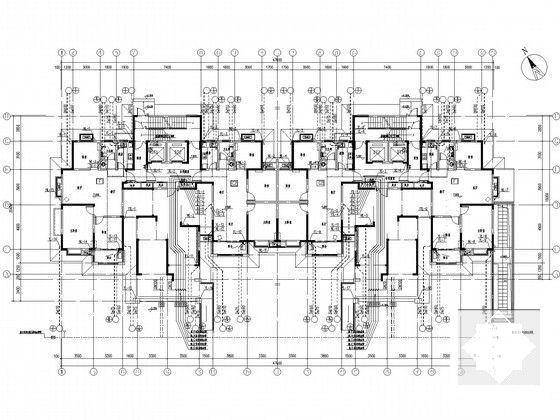

一层给排水平面图

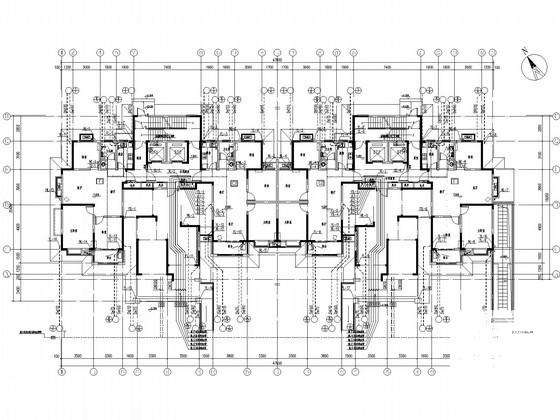

一层给排水平面图

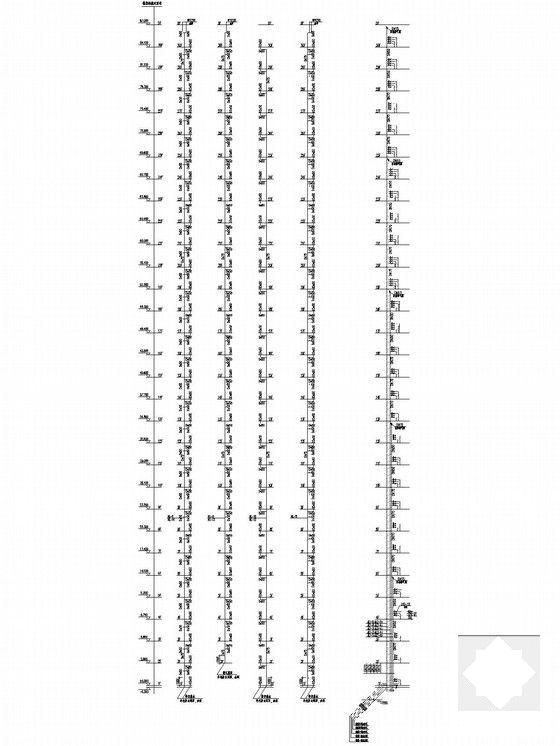

排水及雨水管道系统图（二）

阳台冷凝水管道系统图（二）

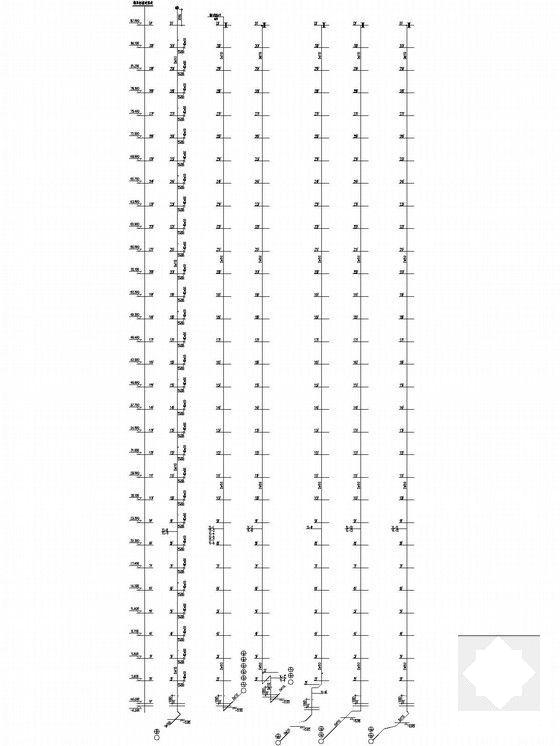

排水管道系统图（一）

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
