一份21层综合百货大楼给排水CAD施工图纸（商场、电影院、餐厅、办公）

yuzhong · 发表于 2020-2-19 15:16:48

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,商业,娱乐,餐饮
建筑高度类型：高层建筑
建筑设计面积：26591.65平方米
建筑地上层数：21层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：37张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：两区
排水体制：污废分流
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,泵房,卫生间

附件详情

给排水平面图
消火栓平面图
消防水箱大样图
生活水箱大样图
喷淋平面图
喷淋栓平面图
给水系统图
排水系统图
喷淋系统图
卫生间大样图
卫生间系统图
消防水池大样图
水泵房大样图
消防水池剖面图
水泵房剖面图

附件详情

该项目为某综合百货大楼给排水施工图。
项目概要：总建筑面积为26591.65平米。地下一层为设备用房、商场及车库，车库共122个车位，属Ⅲ类地下停车库;主楼地上二十一层，一~四层为商业，五层为餐厅及电影院,六层及以上为办公,建筑总高为86.10米，属一类高层建筑。
设计内容：给水系统设计、排水系统设计、消防系统设计（自动喷水灭火系统）。该项目水源为市政自来水，市政水压0.15MPa。室内生活冷水系统竖向分2个供水区一～二层，由市政给水压直接供给，管网布置为下行上给式；四~二十一层，由加压泵和屋顶水箱联合供给，采用减压进行分区，管网布置为上行下给式。排水采用分流制排水系统。室内消火栓用水量为40L/S，室外消火栓用水量为30L/S，火灾延续时间按3小时计。
，共37张图纸。

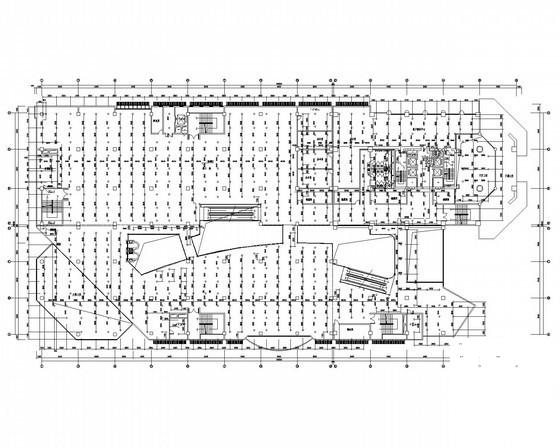

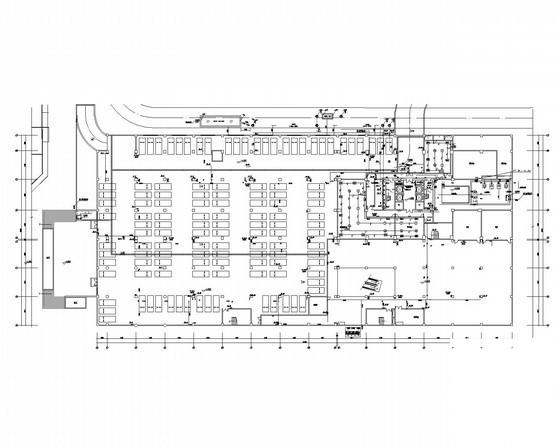

地下一层给排水、消火栓平面图

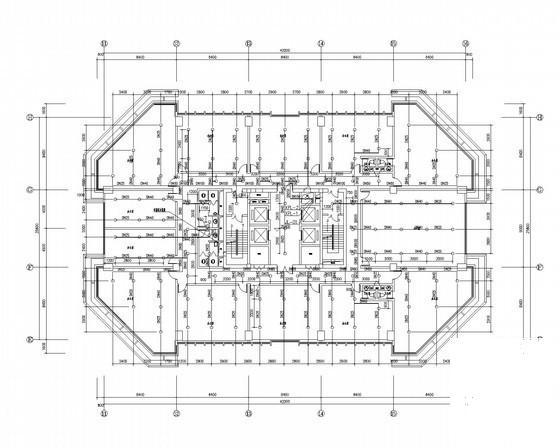

九层喷淋平面图

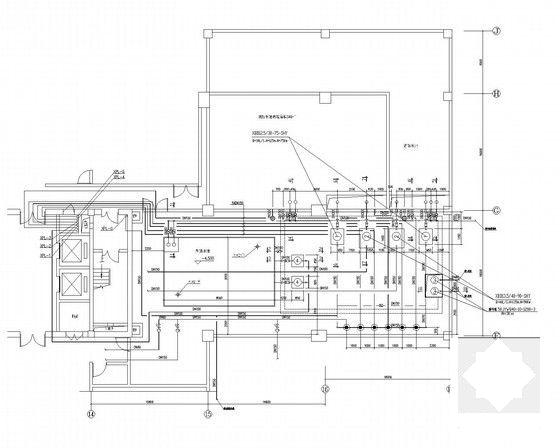

水池、水泵房大样图

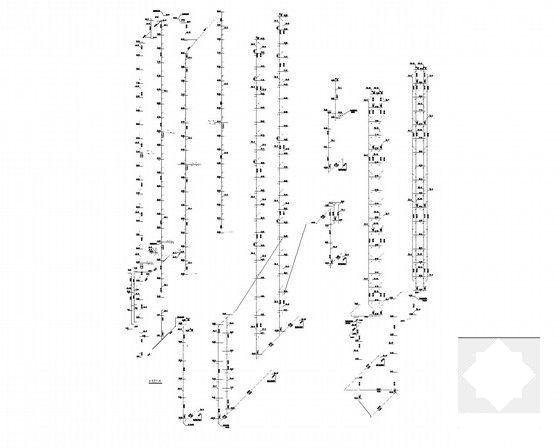

排水系统图

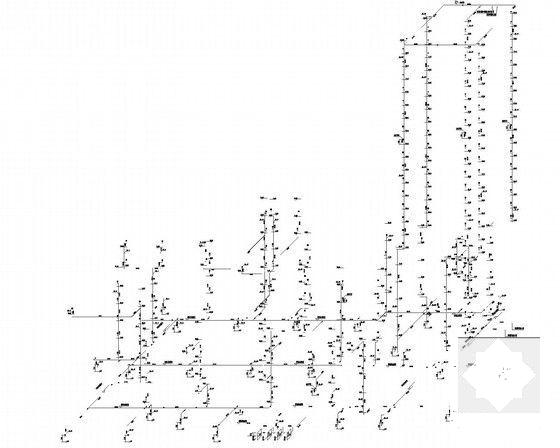

消防系统图

系统图

机房层给排水、消火栓平面图
