一份16层综合办公楼给排水CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,泵房,卫生间

附件详情

• 设计说明
• 地下室给水及消防平面图
• 地下室排水平面图

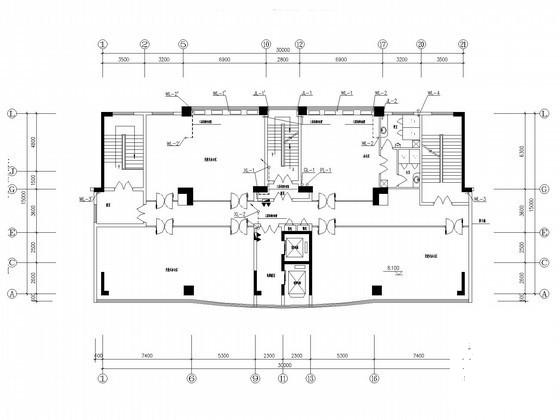

• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四-十四层给排水平面图
• 十五层给排水及消防平面图
• 十六层给排水及消防平面图
• 屋面层给排水及消防平面图
• 四－十四层卫生间给排水大样图
• 空调冷凝水管安装图
• 水泵给排水系统图
• 消防,生活给水系统原理图
• 给排水系统图

附件详情

该项目是一综合办公楼，建筑层数为16层，建筑高度为52.8米；
设计范围：生活给水系统、生活污废水系统、消火栓给水系统、自动喷水灭火系统；
共计23张图纸；

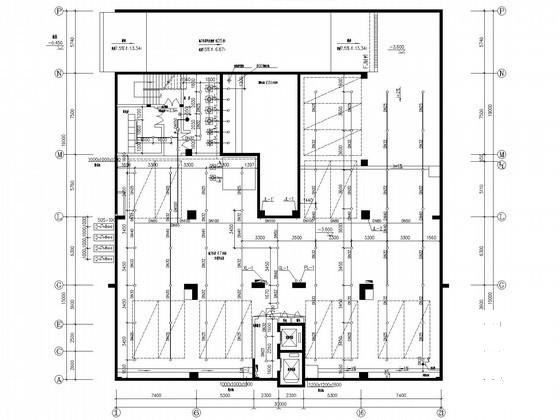

地下室自动喷淋平面图

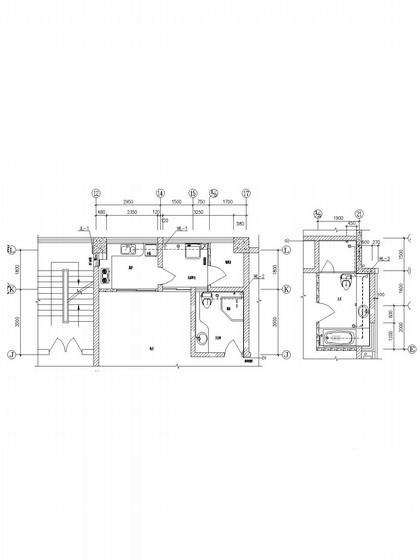

卫生间给排水大样图

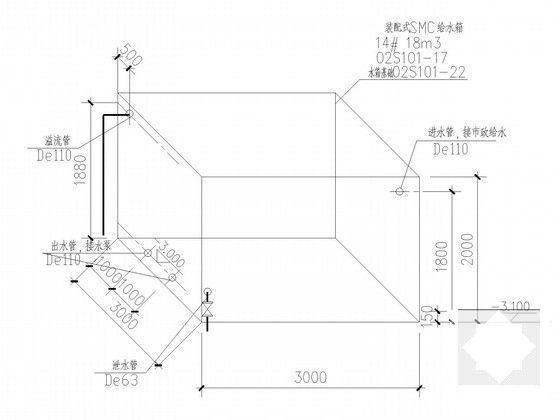

生活储水箱管位图

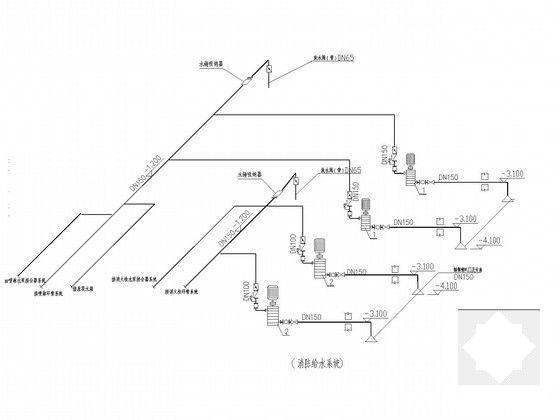

水泵供水系统图

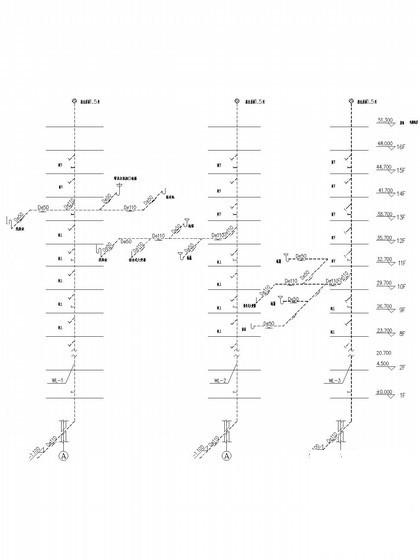

给排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
