一份13层综合办公楼给排水CAD施工图纸(自动喷水灭火系统)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公建筑
• 建筑层数：高层建筑
• 地上楼层：13层
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给水系统,热水系统,循环冷却水系统,污水排水系统,雨水排水系统,消火栓系统,喷淋系统
• 参考图纸：20-50张
• 设计年代：近代

附件详情

某综办公大楼给排水图纸，办公楼共13层， 分主楼、东配楼、西配楼。设计内容包括：生活给水系统、循环冷却水系统、生活热水系统、屋面雨水内排水系统、排水系统、室内消火栓给水系统、室外消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置。

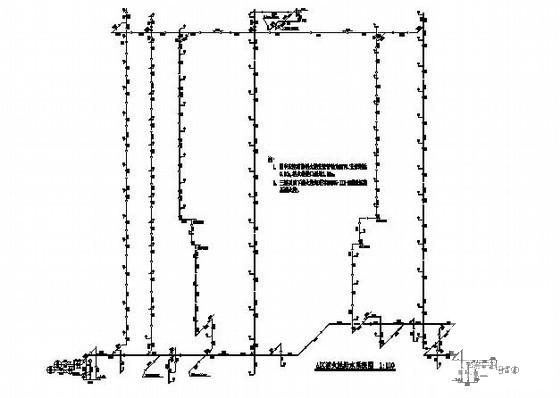

第 1 张图

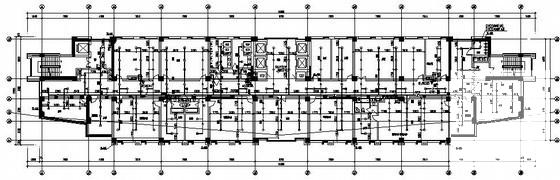

第 2 张图

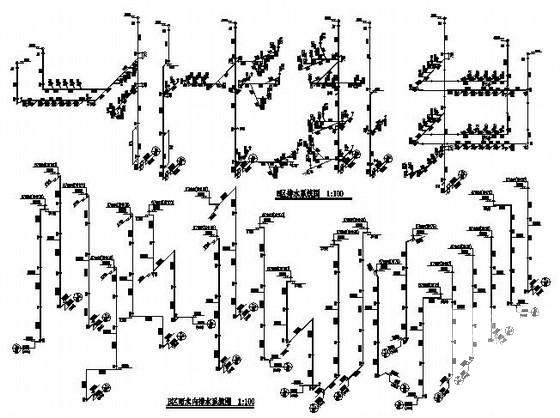

第 3 张图

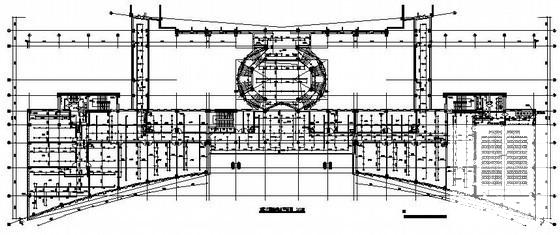

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
