一份20层层综合办公楼给排水消防CAD施工图纸(冷却循环水系统)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：23000平方米
• 建筑地上层数：20层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,气体灭火,卫生间
• 项目所在地：湖北

附件详情

• 室内给水排水施工图
• 设计说明及图例
• 室内给水排水施工图施工说明
• 生活给水系统展开图
• 生活排水系统展开图
• 雨水系统展开图
• 冷却循环水系统展开图
• 消火栓给水系统展开图
• 自动喷水给水系统展开图
• 气体自动灭火系统
• 给排水平面图
• 卫生间放大平面图
• 水泵房放大平面及剖面图
• 室外给水总平面图

附件详情

该项目是高层办公楼，有三层裙楼和二十层塔楼组成，总建筑面积约2.3万平方米，建筑高度约为79.1米，地下室为车库和设备用房，地上用房主要为办公室，广告公司，功能厅等。设计内容包括室内生活给排水系统、雨水排水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、冷却循环水系统、建筑灭火器配置。
，共26张。

气体灭火平面图

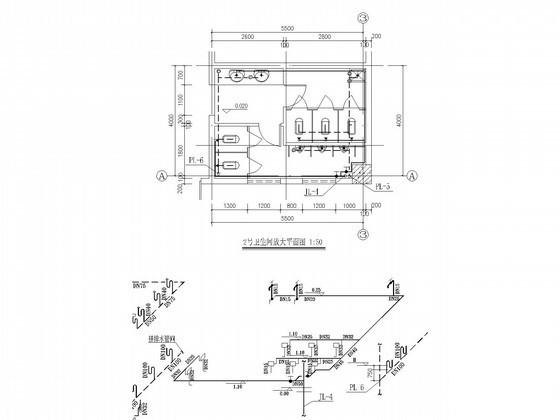

卫生间排水支管系统图

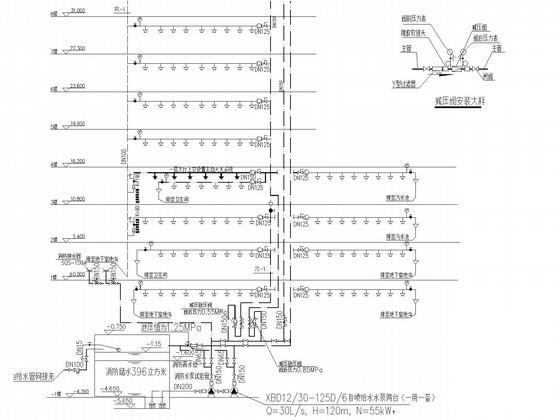

自动喷水给水系统展开图

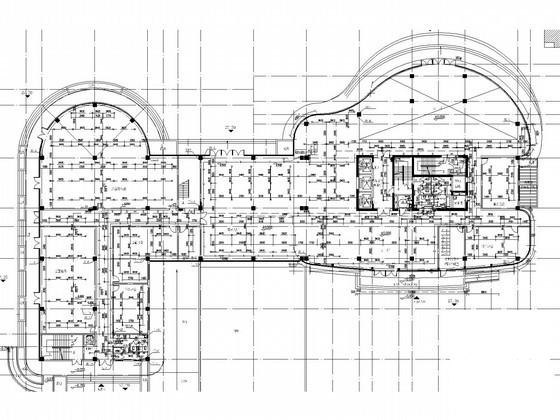

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
