一份16层综合楼给排水CAD施工图纸（水喷雾系统）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,宾馆,酒店,娱乐,餐饮
• 建筑高度类型：多层建筑
• 建筑设计面积：23648.8平方米
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：47张
• 设计年代：近代
• 地下室用途：车库,设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：压力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：压力排水
• 大样节点：水箱,卫生间,设备房布置
• 热水供应方式：集中热水供应

附件详情

• 给排水设计施工说明
• 柴油发电机房水喷雾 平面布置图
• 地下一层~十六层消火栓、给排水平面图
• 机房层消火栓、给排水平面图
• 屋顶消防水箱系统图
• 屋顶消防水箱详图
• 消火栓给水系统原理图
• 地下一层~十六层自动喷洒平面图
• 自动喷洒系统原理图
• 压力排水系统图及雨水排水系统图
• 排水系统图
• 热水系统图
• 给水系统图
• 卫生间及给排水系统图

附件详情

本稿件为十六层综合楼 给排水施工图 ，工程建筑设计结构形式：钢筋砼框架剪力墙结构；抗震设防烈度：7度。地下一层为汽车库、厨房、设备用房、辅助用房；地上一层为酒店、茶吧咖啡厅、宴会厅、设备用房；二层为酒店餐厅、包间；三层为KTV；四层为洗浴；五至八层为住宿；九、十层为办公十一层总统套房；十二层至十四层内部办公；十五层为董事长办公室；十六层为会议室室。
设计范围包含：建筑单体内的给排水及消防给水设计。
，共47张图纸。

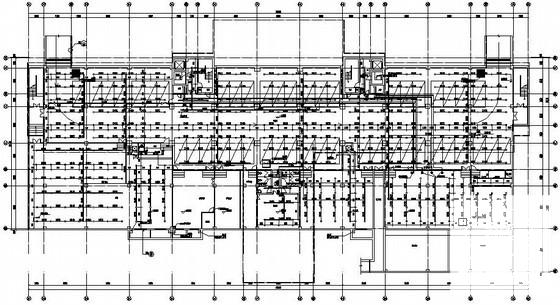

地下一层自动喷洒平面图

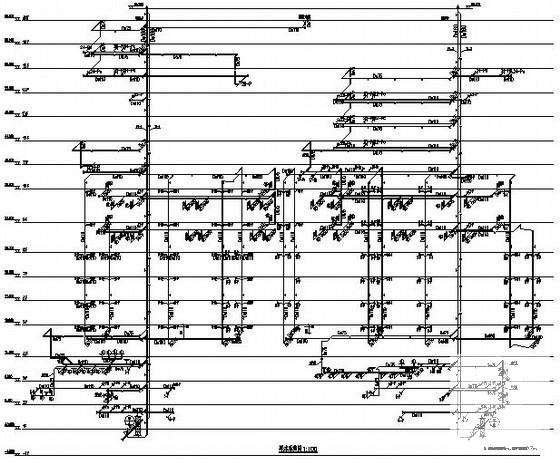

排水系统图

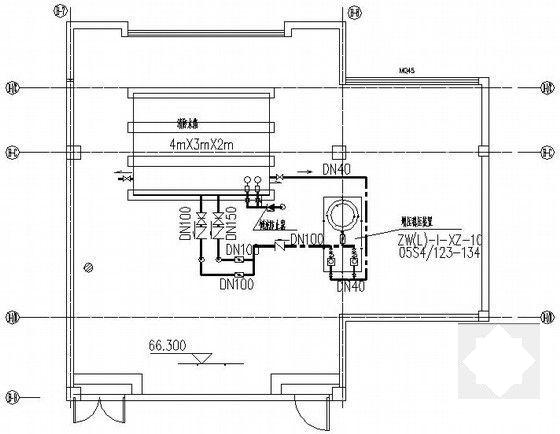

屋顶消防水箱详图

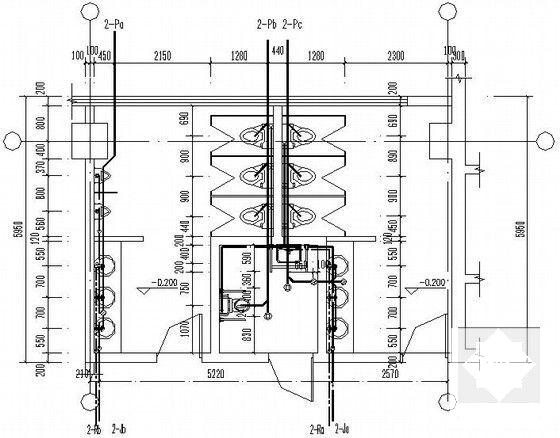

卫生间详图

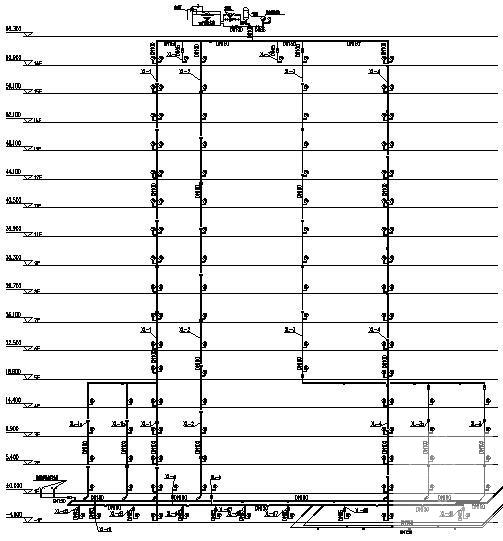

消火栓给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
