一份20层层办公写字楼给排水CAD施工图纸(自动喷水灭火系统)

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-2-21 21:38:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 出图日期:2010
  • 建筑设计面积:31125.5平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱
  • 供水分区:三区
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓,自动喷水,灭火器
  • 设置场所火灾危险等级:严重危险级Ⅰ级

附件详情

这份参考资料为主楼 给排水施工图 ,建筑面积为31125.5平米,建筑高度为81.90米。
地上20层,主要作为办公性用房,地下1层,主要作为车库、设备用房。属于一类高层建筑。
该资料范围包括该项目红线内的生活冷热水系统,生活污水、废水排水系统,雨水排水系统,消火栓系统,自动喷水灭火系统,建筑灭火器配置的设计。该资料包含各层平面图、系统图大样图等等共52张。

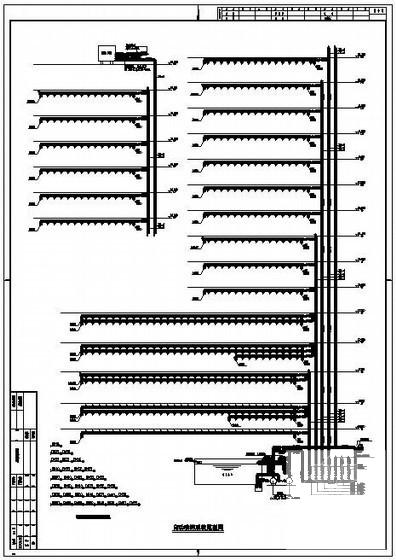

自动喷淋系统原理图

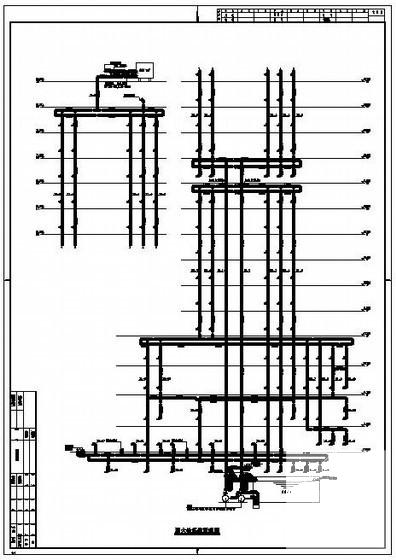

给水系统原理图

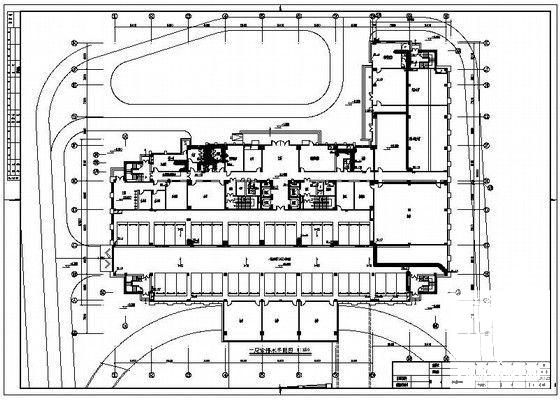

给排水平面图

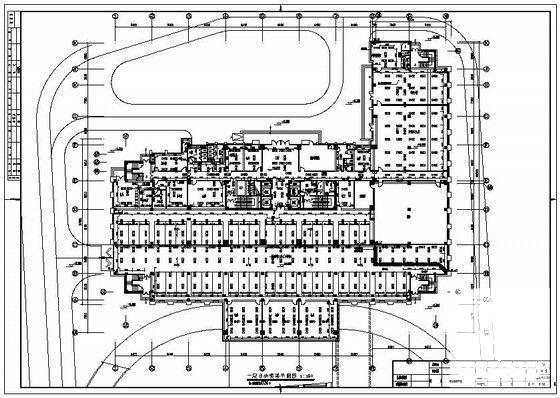

自动喷淋平面图

卫生间大样图

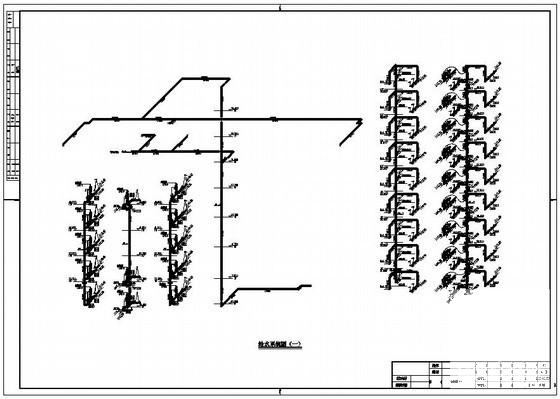

排水系统原理图

办公写字楼 - 1
第 1 张图
办公写字楼 - 2
第 2 张图
办公写字楼 - 3
第 3 张图
办公写字楼 - 4
第 4 张图
办公写字楼 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-21 21:38:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0esesfwd2s1s2e11.rar

4.97 MB

下载  售价: 100 积分    赚积分
