一份4层综合办公楼给排水CAD施工图纸（大院作品）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑设计面积：2531平方米
• 建筑地上层数：4层
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统

附件详情

• 给排水设计说明

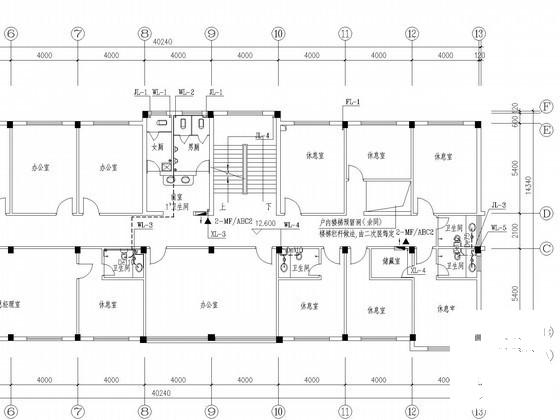

• 给排水平面图
• 消防平面图
• 卫生间大样图
• 给水系统图
• 消火栓系统图

附件详情

一、项目概要：
1：该项目为单体设计，底层平面图中的管线设计至室外三米，室外给排水构筑物等在总图上确定。
2：该项目为综合楼，共四层，建筑面积为 2531平方米，耐火等级为二级。
3：该项目室内地面相对标高为±0.000，，室外地坪标高-0.150m。
二、设计范围：
该项目设计内容包括：生活给水系统、排水系统、消火栓系统及灭火器布置。

共10张。

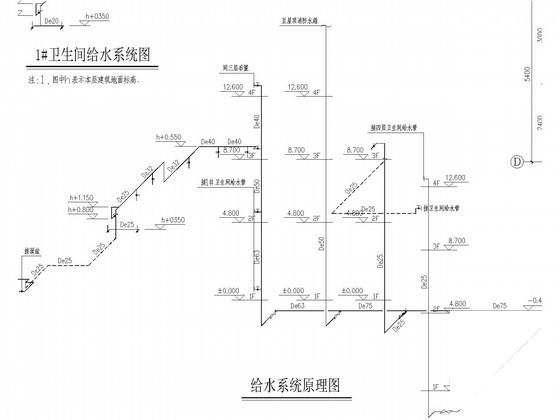

给水系统原理图

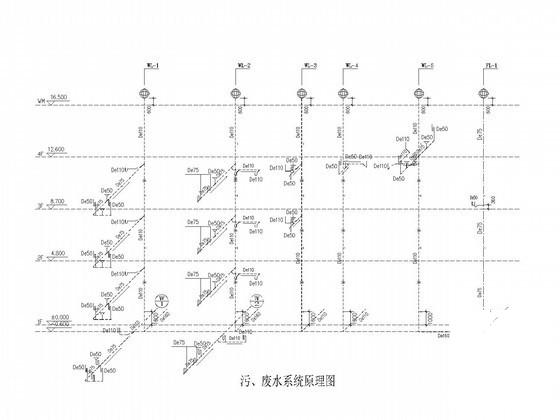

污废水系统原理图

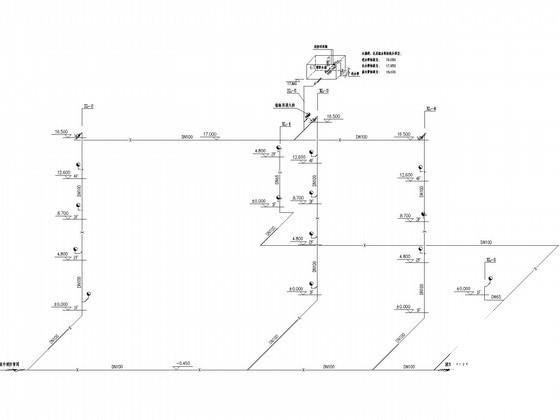

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
