一份砌体结构敬老院办公楼、公寓、餐厅结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公,餐饮
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：32张
• 设计年代：近代

附件详情

该项目是敬老院项目，办公楼三层，屋面为坡屋面，公寓三层，屋面为坡屋面，办公楼和公寓为砌体结构，钢筋混凝土条基，敬老院餐厅：一层坡屋顶,采用框架结构,基础采用独立基础，抗震设防烈度为7度。
包括：结构设计总说明，基础平面图，板平面布置图，梁平面布置图，屋面梁平面布置图，楼梯配筋图、大样图，墙身大样图，坡屋面梁 平面布置图 ，柱配筋图等共计32张图。
8月。

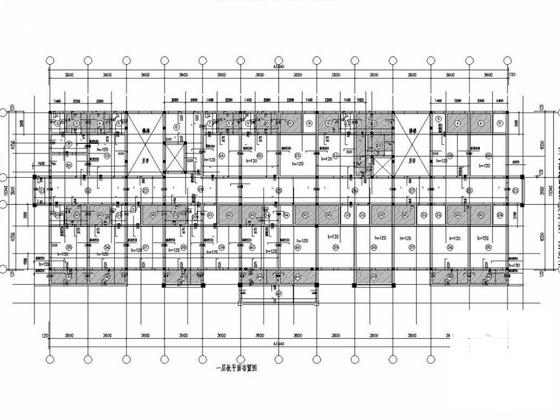

一层板平面布置图

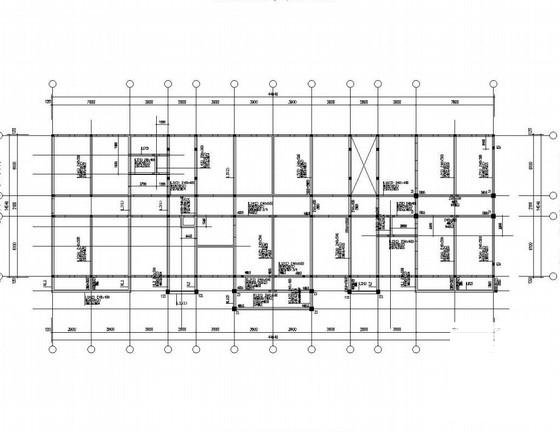

一层梁平面布置图

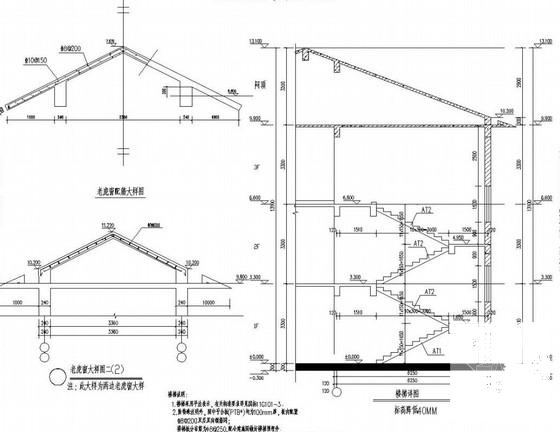

楼梯详图

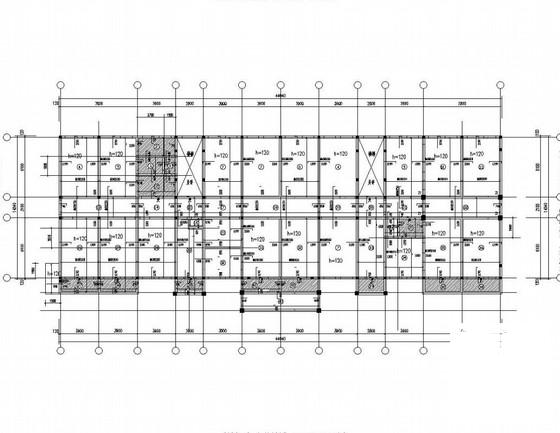

板配筋图

楼梯详图

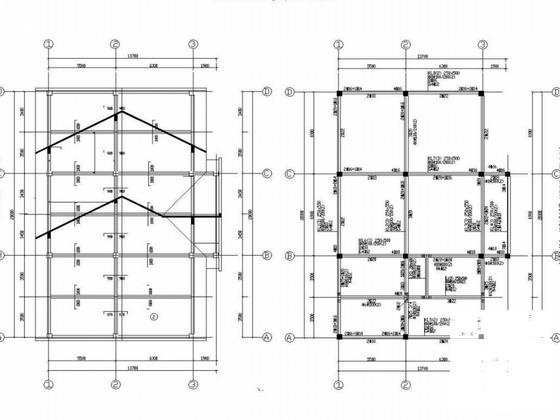

第 1 张图

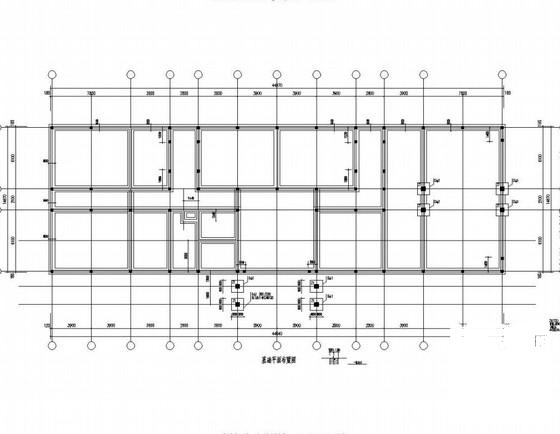

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
