6层砌体结构公寓结构设计施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.65kN/平方米
- 参考图纸：4张
附件详情
结构设计总说明、基础平面、板结构平面、屋面板结构平面、屋面女儿墙布置平面、楼梯节点共4张图纸。

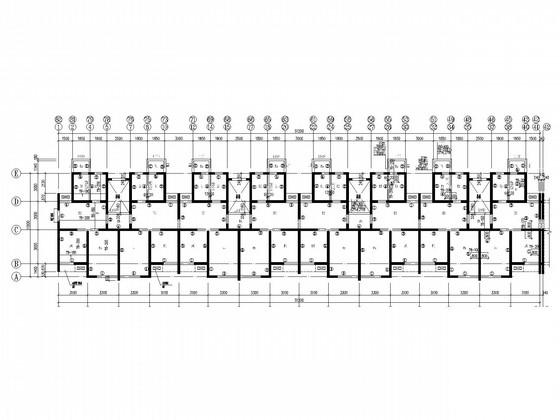

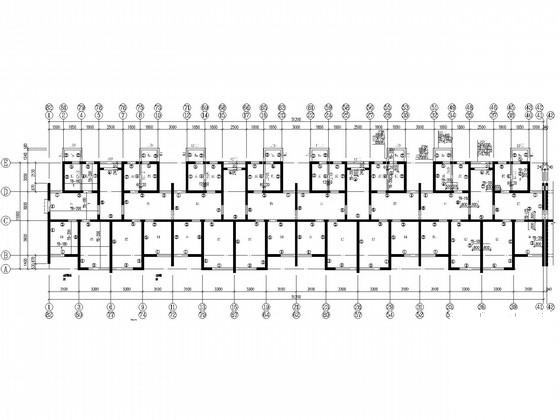

屋面板结构平面

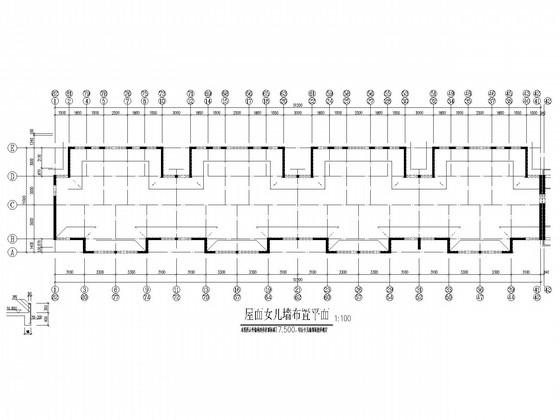

屋面女儿墙布置平面

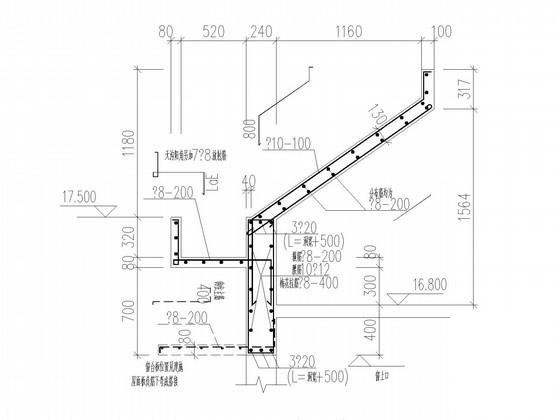

屋面女儿墙做法
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
砌体结构设计图纸 - 1 -
砌体结构设计图纸 - 2 -
砌体结构设计图纸 - 3 -
砌体结构设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.51 MB
- 收藏次数：0
-
文件名称：
附件-995888565798906785960.zip
