网架结构高度铜合金项目办公楼、餐厅结构设计施工CAD图纸
- 建筑类别：办公,餐饮
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该项目是某厂空间网架结构办公楼和餐厅项目，网架结构采用螺栓球节点形式，四角锥体系，计算结果选用平板压力支座，抗震设防烈度为6度，场地为Ⅱ类。
包括：网架设计说明，网架
平面布置图

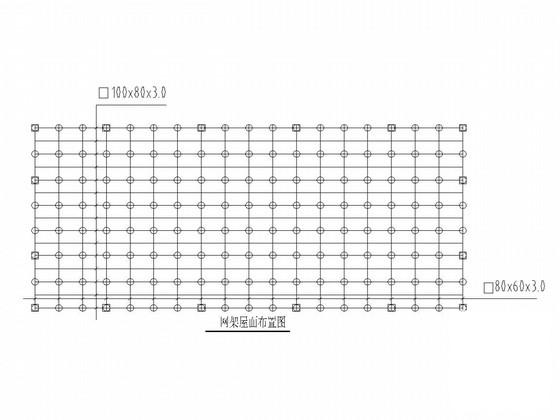

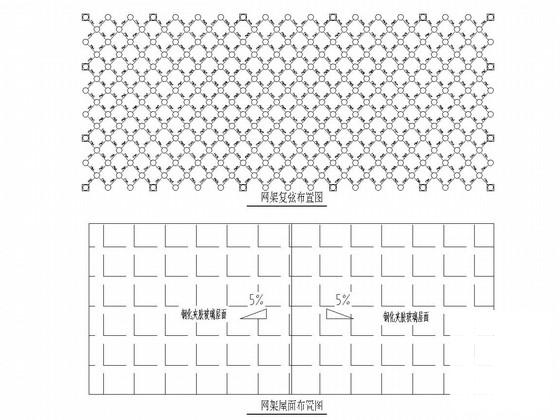

，网架上弦及下弦布置图，网架复弦、屋面布置图，网架檩条布置图，网架材料表等共计11张图。
5月。

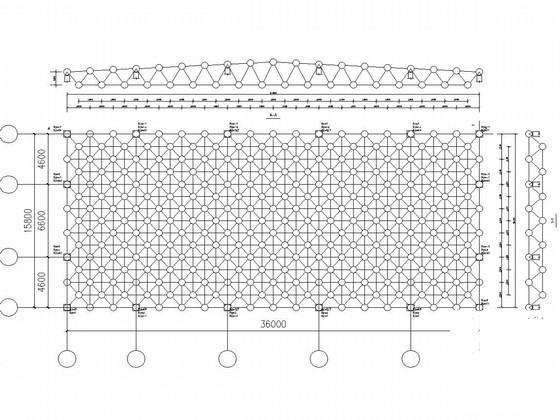

网架平面图
网架上下弦图

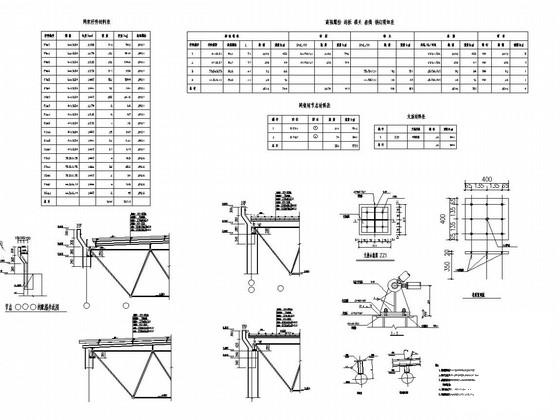

节点图
