网架结构客运站候车厅结构设计施工CAD图纸
- 建筑类别：交通建筑
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：4张
- 设计年代：近代
附件详情
天津某客运站候车厅网架图纸
该资料为：天津某客运站候车厅网架图纸
本网架网格形式采用四角锥，节点采用焊接球节点
网架支承形式为上弦多点支承，网架覆盖面积为608.4平方米
基本风压：0.55kN/m*m
基本雪压：0.40kN/m*m
抗震设防烈度：7度
该资料包含：
网架设计说明及支座详图、网架平立面及上弦安装图、网架下弦及腹杆安装图、网架材料表及支托安装图共4张图纸、
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

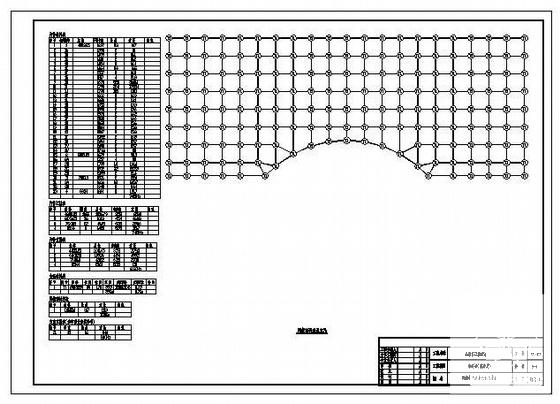

网架结构设计施工 - 1 -
网架结构设计施工 - 2 -
网架结构设计施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.16 MB
- 收藏次数：0
-
文件名称：
附件-995878580500099877986.rar
