火车站候车厅屋面网架结构CAD大样图

附件详情

某火车站候车厅屋面网架结构图
该资料为:某火车站候车厅屋面网架结构图
该项目网架采用(网架类型):正放四角锥螺栓球节点网架
网架采用空间桁架位移法进行内力计算,节点采用铰接节点模型。
基本风压:0.35KN/平方米
抗震设防烈度:6度
该资料包含:
候车厅屋面网架设计总说明、候车厅屋面檩条布置图、候车厅屋面布置图、候车厅屋面网架支座大样图、屋面 节点图 、候车厅网架安装图、候车厅材料表、候车厅网架尺寸图、候车厅网架柱底内力图、候车厅网架球加工图共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

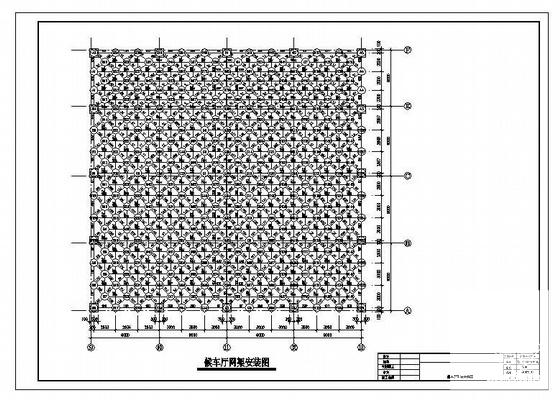

  • 网架结构屋面 - 1
    网架结构屋面 - 1

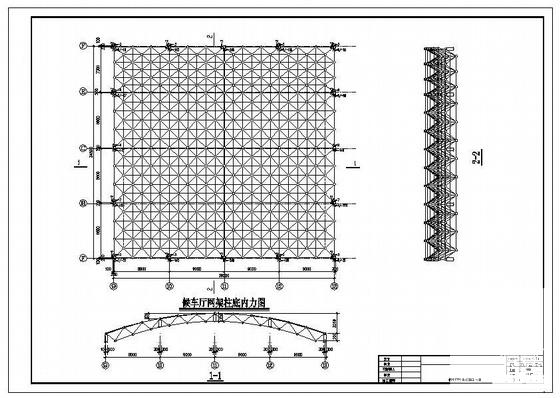

  • 网架结构屋面 - 2
    网架结构屋面 - 2

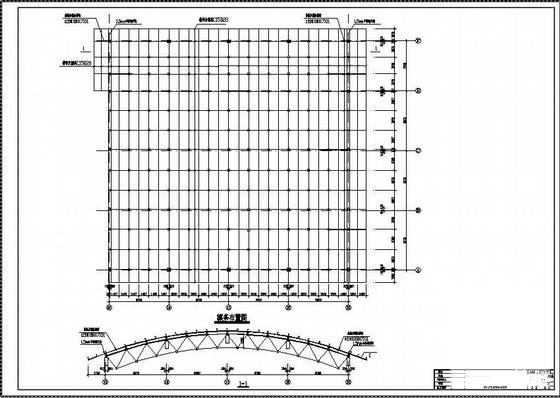

  • 网架结构屋面 - 3
    网架结构屋面 - 3

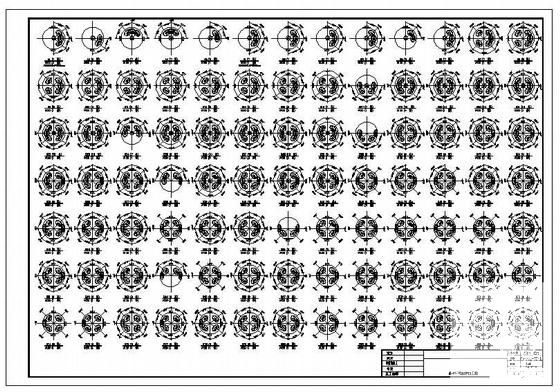

  • 网架结构屋面 - 4
    网架结构屋面 - 4
以上是部分截图,请下载附件后查看完整高清内容
