客运站飘棚网架CAD施工图纸(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：网架
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：4张
• 设计年代：近代

附件详情

天津某客运站飘棚网架图纸
该资料为：天津某客运站飘棚网架图纸
本网架网格形式采用四角锥，节点采用焊接球节点
网架支承形式为上弦多点支承，网架覆盖面积为878平方米
基本风压：0.55kN/m*m
基本雪压：0.40kN/m*m
抗震设防烈度：7度
该资料包含：

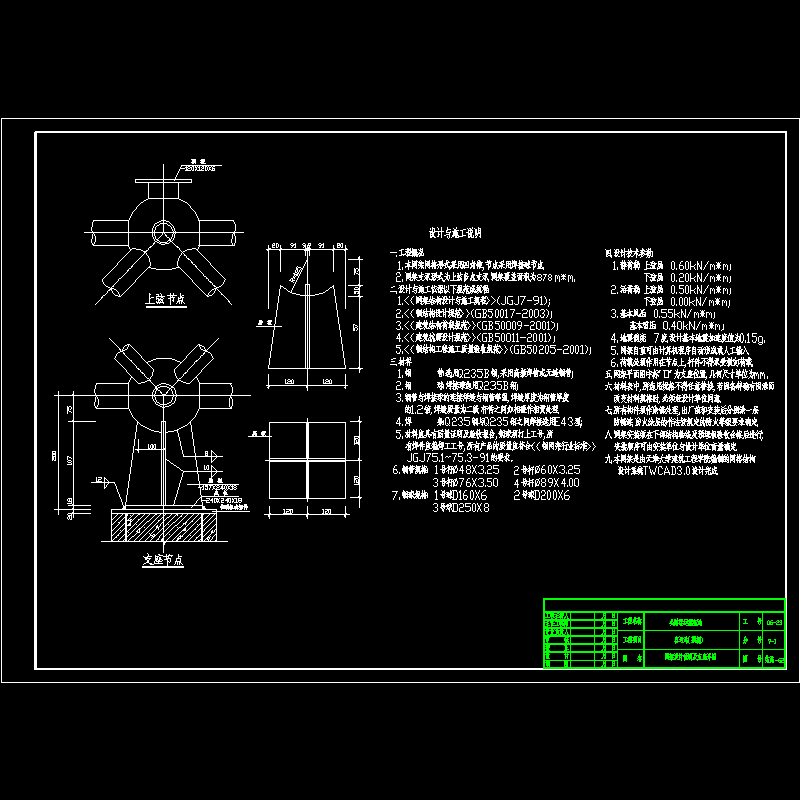

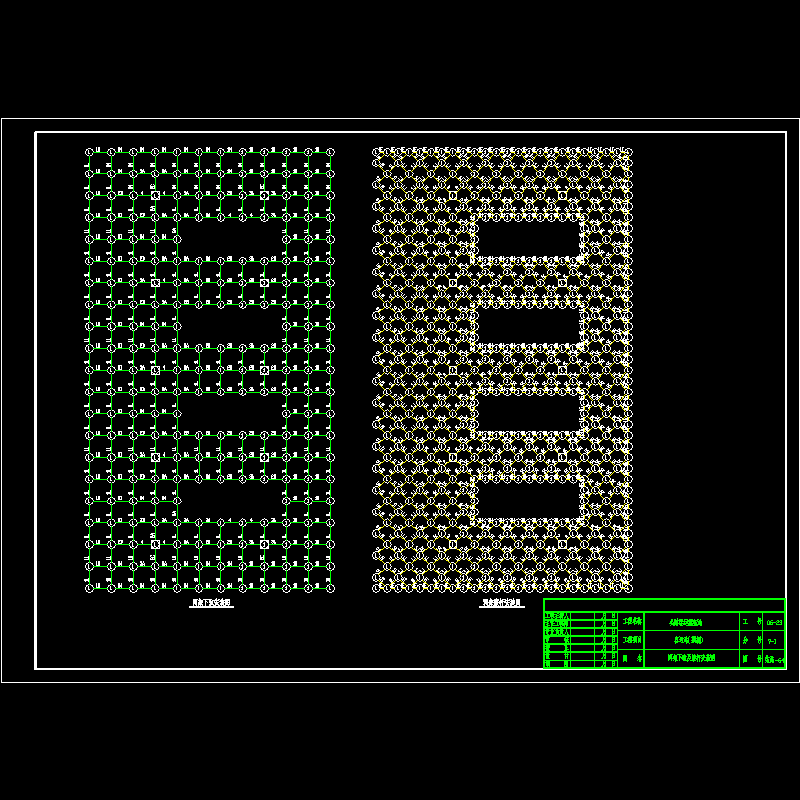

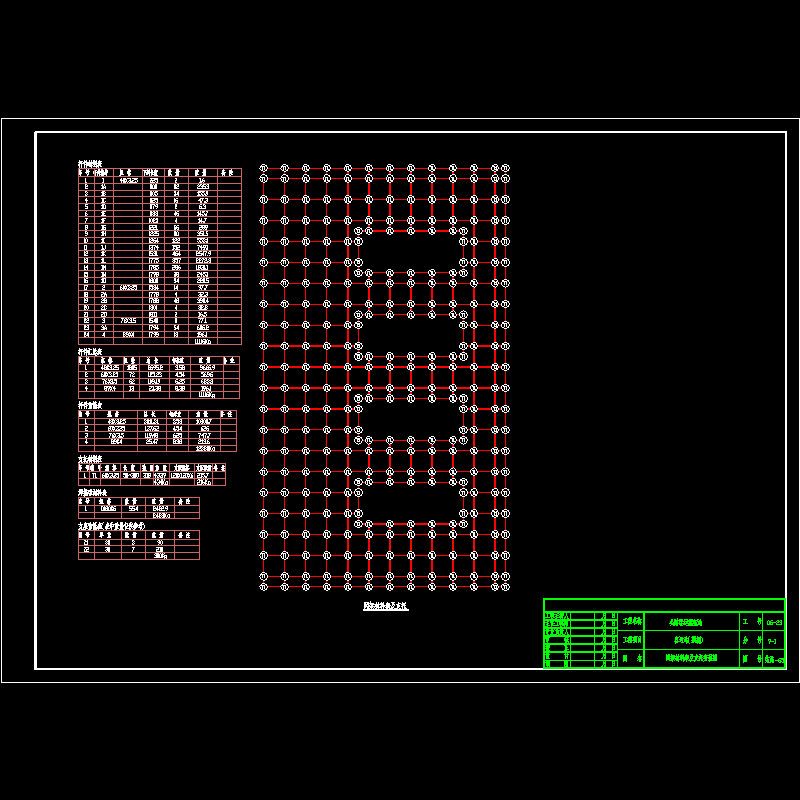

网架设计说明及支座详图、网架平立面及上弦安装图、网架下弦及腹杆安装图、网架材料表及支托安装图共4张图纸。
