一份32层商住建筑给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-18 20:19:37 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,集水坑
  • 项目所在地:四川

附件详情

  • 资料目录
  • 设计、施工总说明
  • 一区一层给排水平面图
  • 一区二层给排水平面图
  • 二区一层给排水平面图
  • 二区二层给排水平面图
  • 三区一层给排水平面图
  • 三区二层给排水平面图
  • 三~三十二给排水平面图
  • 屋顶给排水平面图
  • 一区一层喷淋平面图
  • 二区一层喷淋平面图
  • 三区一层喷淋平面图
  • 标准层给排水平面放大图
  • 给排水系统图(一)
  • 给排水系统图(二)

附件详情

该工程位于中原四川,是一商住楼建筑项目,建筑层数为地上32层,建筑高度为98米,按一类普通住宅楼,进行消防给水设计;
设计范围:生活给水系统、生活污水系统、雨水系统、消火栓给水系统及空调凝结水排水系统。
,共计16张图纸;

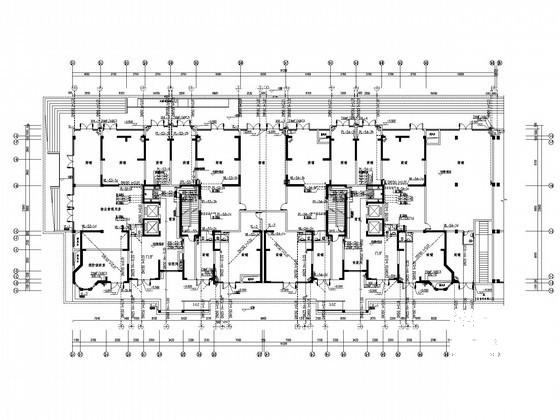

一区一层给排水平面图

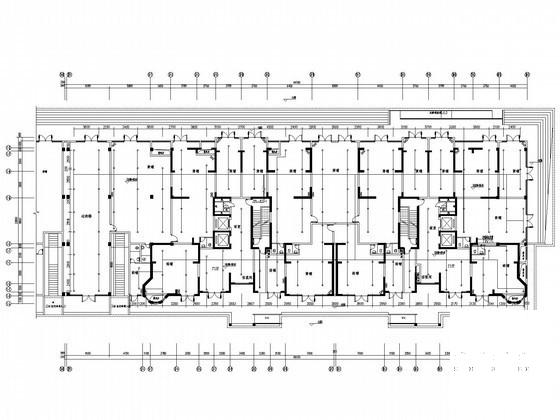

喷淋平面图

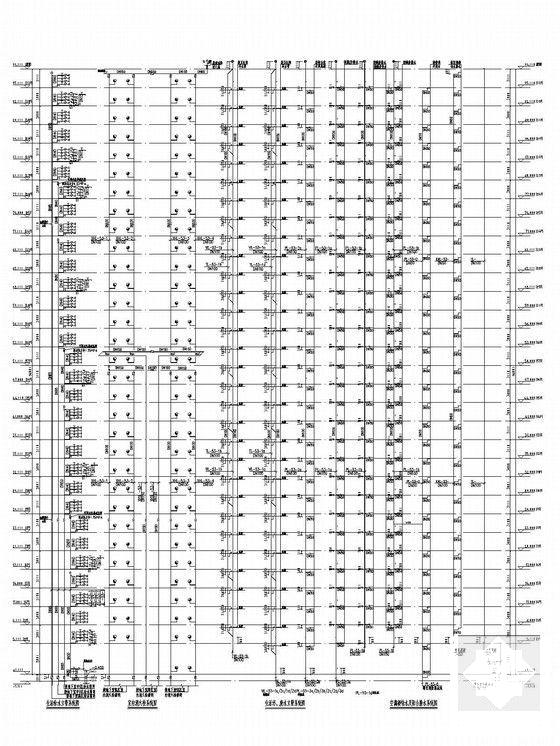

给排水系统图

商铺卫生间主管系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 20:19:37上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc01e1sfcesdd1cs0c.rar

3.18 MB

下载  售价: 100 积分    赚积分
