附件设计说明：有
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑设计面积：55948平方米
-
建筑地上层数：7层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
参考图纸：40张
-
设计年代：近代
-
地下室用途：人防,车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统,机房排水
-
消防设计：室内消火栓系统,喷淋系统
-
供水设备：高位水箱,水池
-
供水方式：市政供水,变频供水
-
供水分区：两区
-
排水体制：雨污分流
-
排水技术：虹吸雨水（满管）
-
雨水重现期：30年
-
火灾危险等级：中危险级Ⅰ级
-
特殊系统：虹吸雨水
-
大样节点：水泵,泵房,卫生间
-
热水供应方式：集中热水供应
-
项目所在地：江苏
附件详情
-
给排水设计施工说明
-
地下二层消防平面图
-
地下一层给排水平面图
-
机房层给排水
-
消防平面图
-
生活泵房给排水大样图
-
消防水池泵房大样图
-
卫生间1、2给排水大样图
-
负二层隔油间给排水大样图
-
给水系统原理图
-
热给水系统原理图
-
消火栓系统原理图
-
自喷系统原理图
-
排水系统原理图
-
地下室集水坑排水系统原理图
-
雨水系统原理图
-
空调机房排水系统原理图
-
雨水虹吸系统原理图
-
主要设备材料表
附件详情
资料介绍：该项目为某电器有限公司开发的电器广场总占地面积7198.0平米，总建筑面积55948平米，其中地上建筑面积38625.60平米 ,地下建筑面积17322.80平米 建筑高度38.55m地下二层,地上七层其中地下二层平时为小型汽车停车库及设备用房,战时为核六级,核五级人防,地下一层为小型汽车停车库,自行车库及设备用房地上一层为门厅及沿街商铺,二层~四层为商铺及商场,五层为餐饮,六层~七层夹层层为厨房,餐饮及电影院。
设计内容:该资料包括给水系统,排水系统,雨水系统,消火栓消防系统,自动喷淋
消防系统
和手提式灭火器配置，地下室设计详见人防院设计,图纸由人防院单独出图。
，图纸共40张。

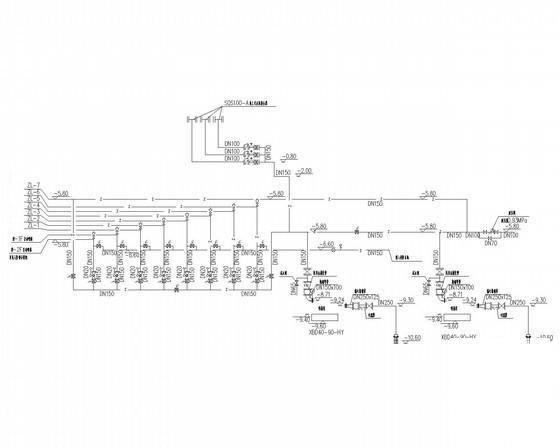

喷淋泵系统展开图

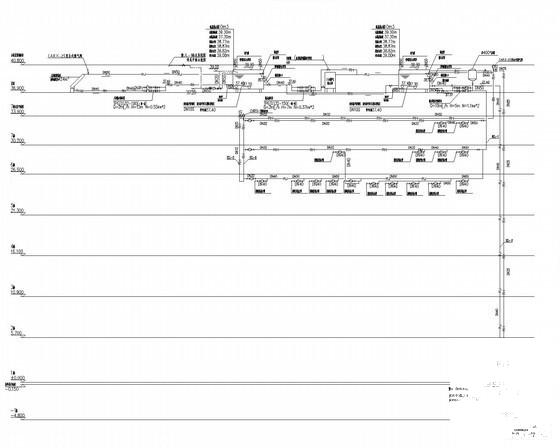

热水系统展开图

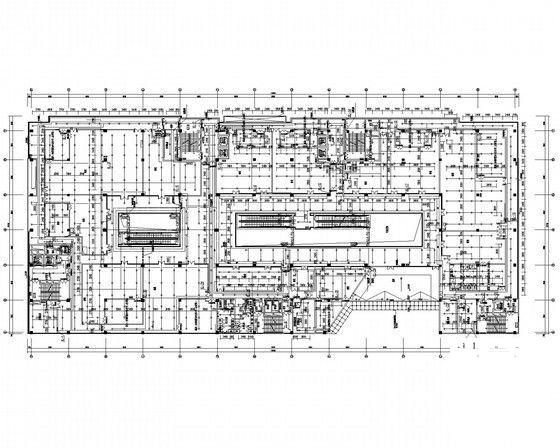

五层消防平面

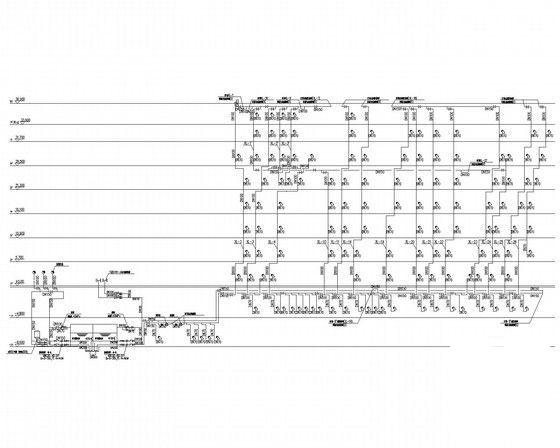

消防栓系统原理图

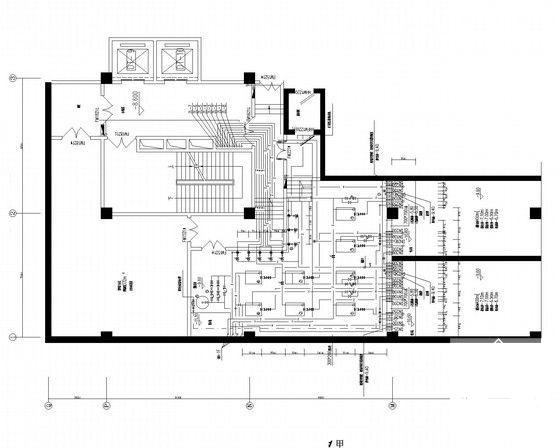

消防水池泵房大样
自喷系统原理图
生活泵房给排水大样图
