一份19层商业广场商住楼给排水消防CAD施工图纸(附计算书)

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-2-16 15:20:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:45145.61平方米
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水分区:三区
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:河南

附件详情

  • 给排水设计说明
  • 给排水平面图

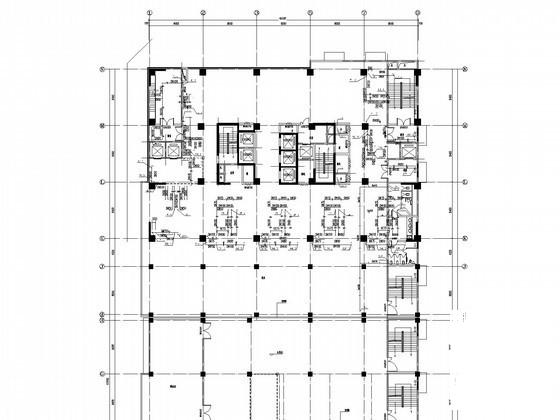

  • 自动喷淋平面图
  • 消火栓平面图
  • 卫生间给排水大样图
  • 卫生间给排水系统图
  • 给水原理图
  • 排水原理图
  • 废水系统原理图
  • 消防水池布置大样图
  • 消火栓系统原理图
  • 喷淋系统原理图

附件详情

本项目地下2层,地上A座17层,高度57.65米,B座19层,高度63.6米,为一类综合楼,总建筑面积45145.61平方米,商业部分面积7411.66平方米,住宅部分面积28791.81平方米,地下8712.14平方米。
该项目设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统
,共36张。

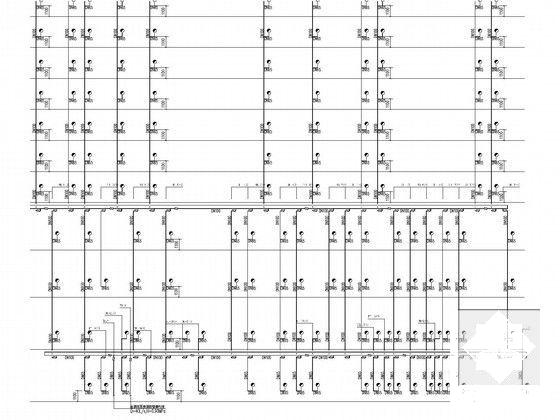

给水系统原理图

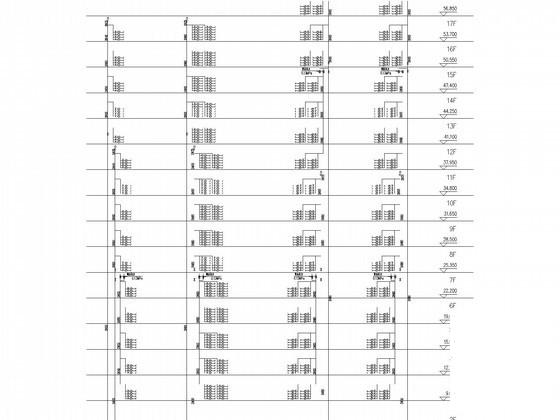

排水系统原理图

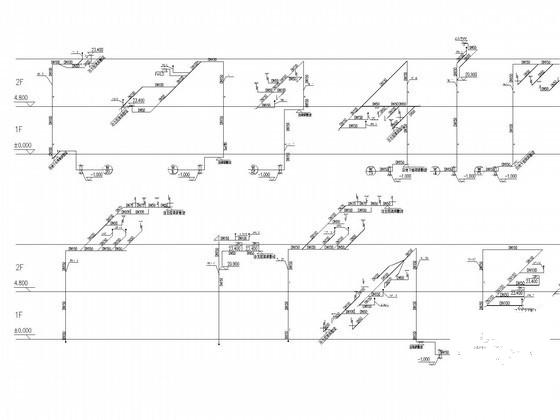

消火栓系统原理图

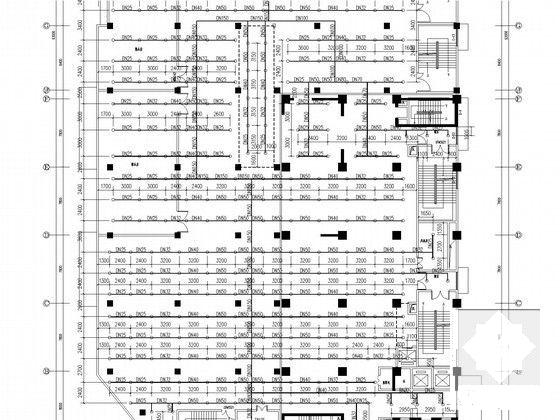

自动喷淋平面图

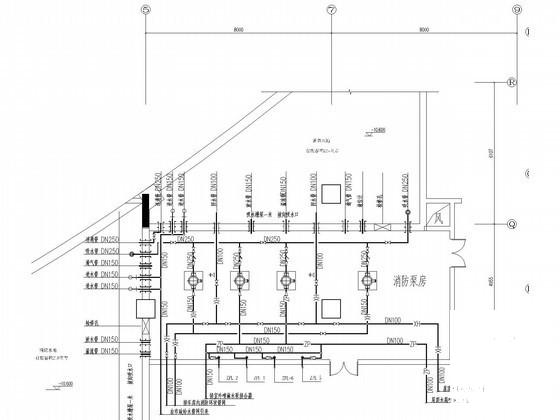

消防泵房大样图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
