一份7层电器广场给排水消防CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,娱乐,餐饮
• 建筑高度类型：高层建筑
• 建筑设计面积：55948平方米
• 建筑地上层数：7层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统,喷淋系统,消防炮系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：雨污分流
• 雨水重现期：30年
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级,严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 特殊系统：虹吸雨水
• 大样节点：水泵,卫生间,集水坑,设备房布置
• 热水供应方式：集中热水供应,定时供应热水
• 项目所在地：江苏

附件详情

• 给排水设计施工说明
• 消防平面图
• 给排水平面图
• 机房层给排水、消防平面图
• 屋顶给排水平面图
• 生活泵房给排水大样图
• 消防水池泵房大样图
• 卫生间给排水大样图
• 负二层隔油间给排水大样图
• 卫生间给排水系统示意图
• 给水系统原理图
• 热给水系统原理图
• 消火栓系统原理图
• 自喷系统原理图
• 排水系统原理图
• 地下室集水坑排水系统原理图
• 雨水系统原理图
• 空调机房排水系统原理图
• 雨水虹吸系统原理图
• 主要设备材料表

附件详情

资料介绍：概况:该项目为某电器有限公司开发的电器广场，总占地面积7198.0平方米，总建筑面积55948平方米 ,其中地上建筑面积38625.60平方米 ,地下建筑面积17322.80平方米 建筑高度38.55m，地下二层,地上七层，其中地下二层平时为小型汽车停车库及设备用房,战时为核六级,核五级人防,地下一层为小型汽车停车库,自行车库及设备用房，地上一层为门厅及沿街商铺,二层~四层为商铺及商场,五层为餐饮,六层~七层夹层层为厨房,餐饮及电影院。

设计内容:该资料包括给水系统,排水系统,雨水系统,消火栓消防系统,自动喷淋 消防系统 和手提式灭火器配置、地下室设计详见人防院设计,图纸由人防院单独出图。

，图纸共40张。

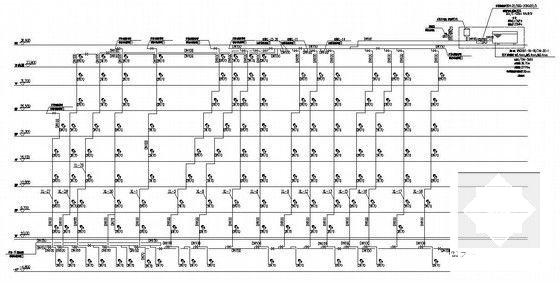

给水系统原理图

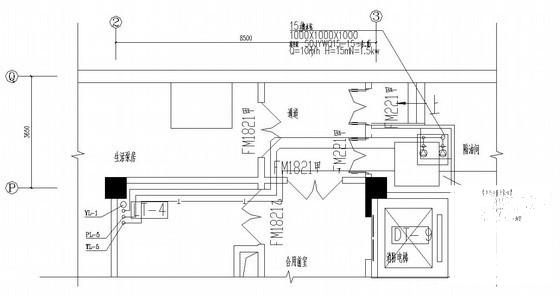

负二层隔油间给排水大样图

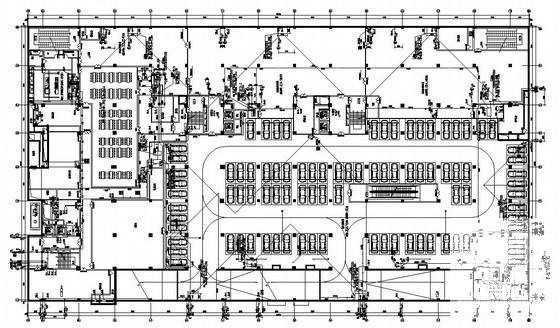

五层消防平面

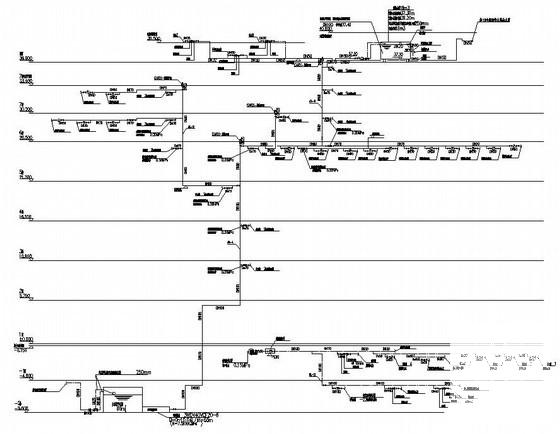

消火栓系统原理图

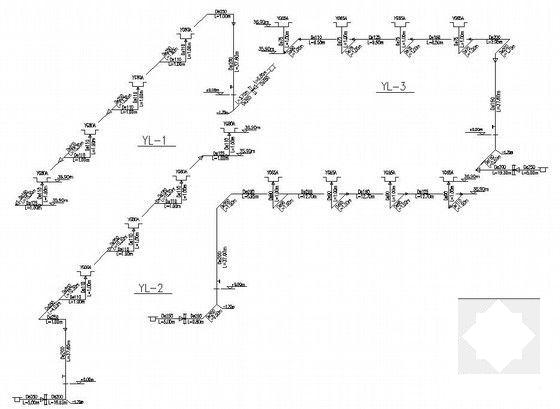

雨水虹吸系统原理图
