四星级酒店工程建筑施工图纸cad平面图及剖面图,立面图

搜索更多资源
  • 星级标准：四星
  • 商业：有
  • 建筑高度类型：高层建筑
  • 外立面材料：涂料,幕墙
  • 幕墙面板材料：玻璃幕墙
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架剪力墙
  • 图纸设计深度：施工图
  • 项目所在地：广东
  • 图纸设计格式：天正建筑CAD 7.0,CAD2000
  • 参考图纸：40+张
  • 设计年代：近代
该附件为 四星级酒店工程 建筑施工图 DWG格式 ，图纸资料丰富。
该项目屋面为倒置式屋面，屋面防水等级为一级。
该项目下列部位进行无障碍设计：建筑基地、建筑入口、人口平台及门、垂直与水平交通、公共区域、公共厕所、停车位。
该项目地下室防水等级为二级，种植顶板防水等级为一级，防水设防为主体结构采用防水混凝土，外加一层柔性防水材料。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

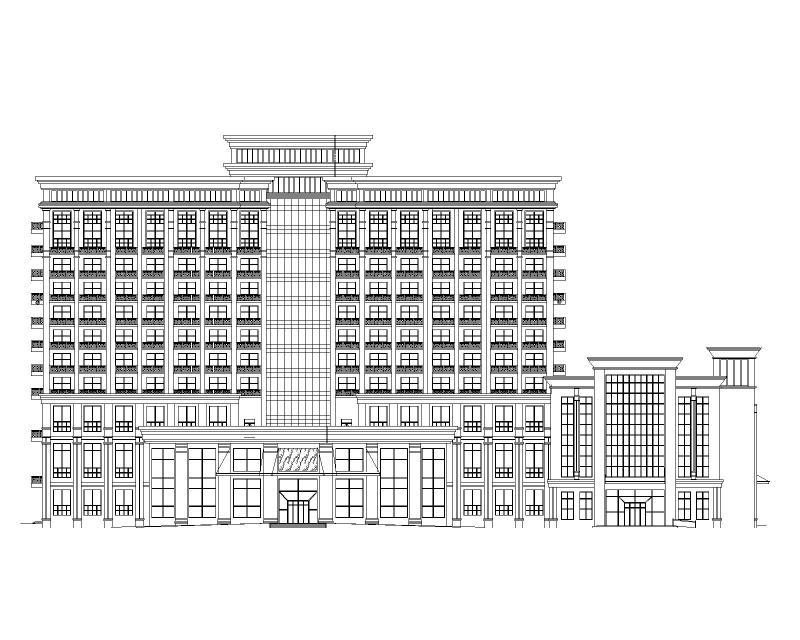

  • 立面图
    立面图

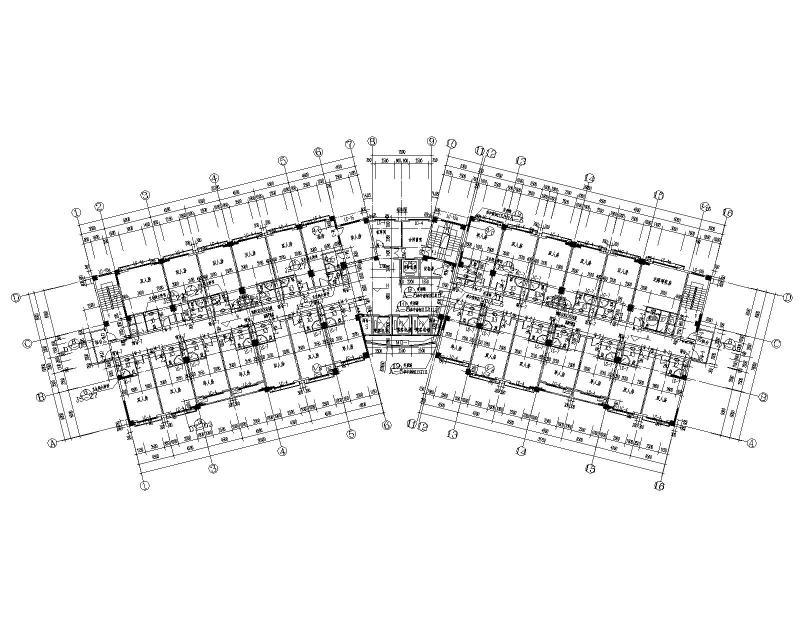

  • 十至十一层平面图
    十至十一层平面图

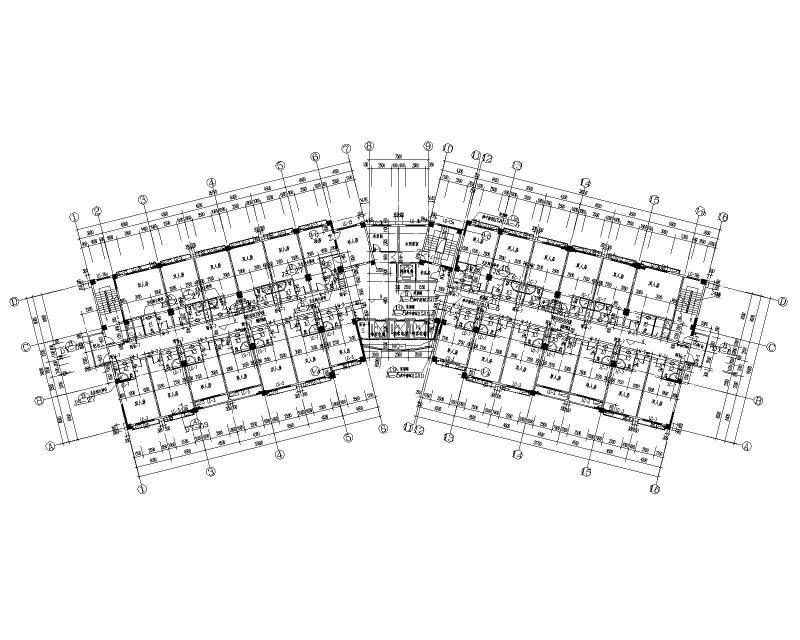

  • 五至九层平面图
    五至九层平面图

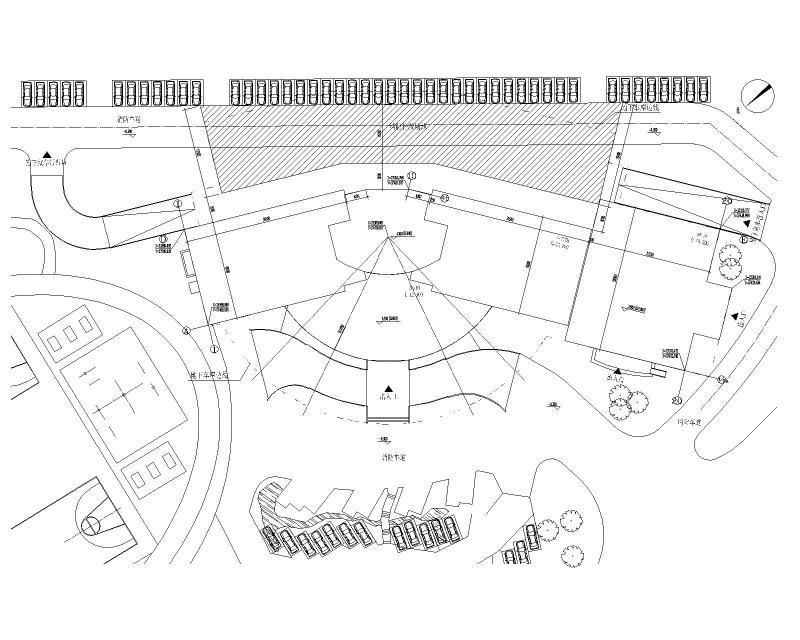

  • 总定位平面图
    总定位平面图

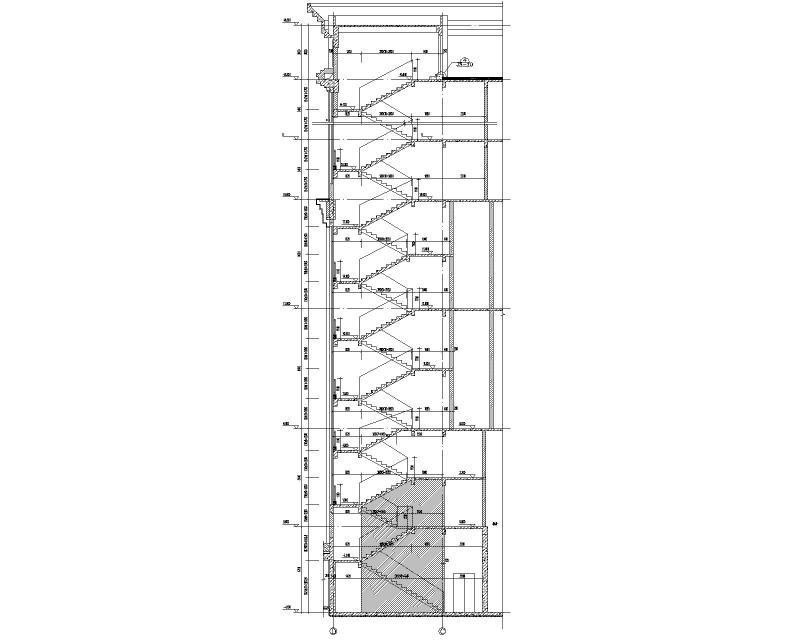

  • 1-1剖面图
    1-1剖面图
  • 地下车库平面图
    地下车库平面图
以上是部分截图，请下载附件后查看完整高清内容
