28层住宅建筑给排水消防设计CAD施工图纸
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计面积：14952.31平方米
-
建筑地上层数：28层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
项目所在地：重庆
-
设计详细说明：有
项目概要：
本项目位于重庆市，建筑面积约14952.31m2,建筑高度84m,建筑层数为地上28层，地下2层，为一类高层住宅楼，住宅共110户。
设计范围：
本楼的给水排水、消防等系统、小型给水排水构筑物
部分图纸展示：
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

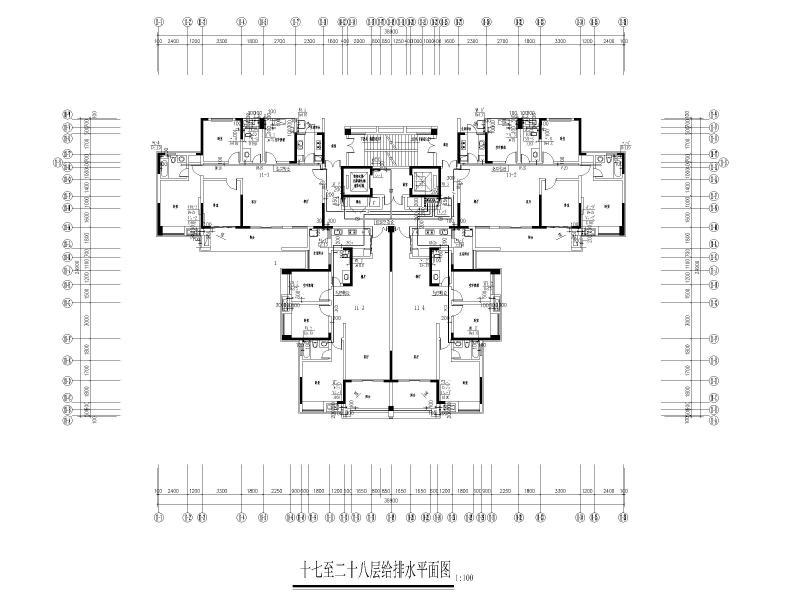

建筑给排水设计图纸 - 1 -

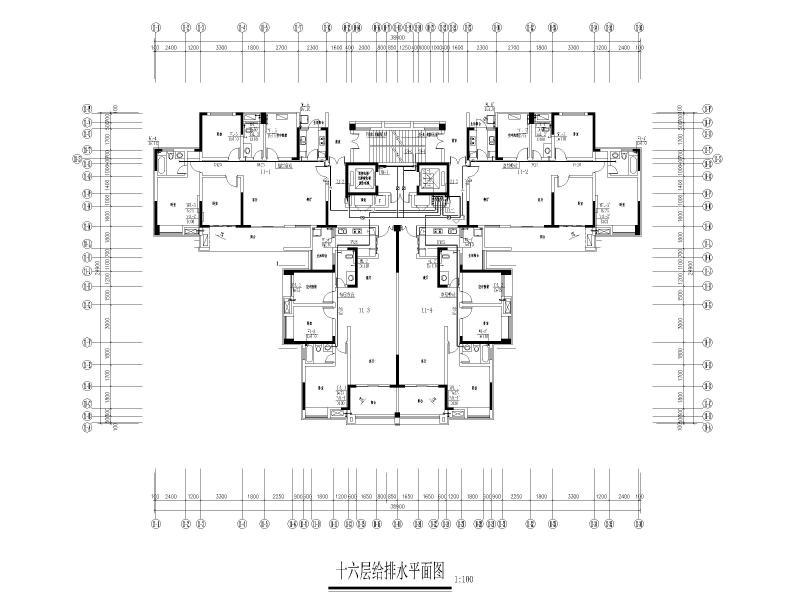

建筑给排水设计图纸 - 2 -

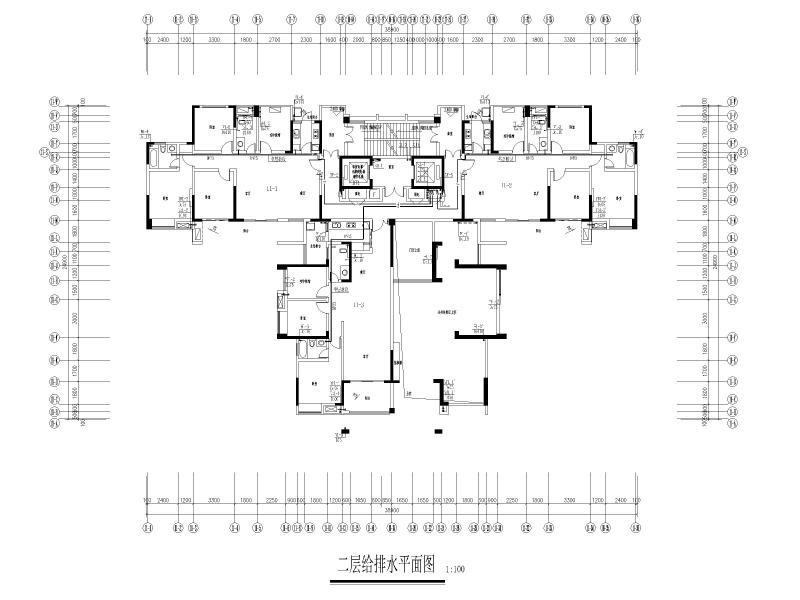

建筑给排水设计图纸 - 3 -

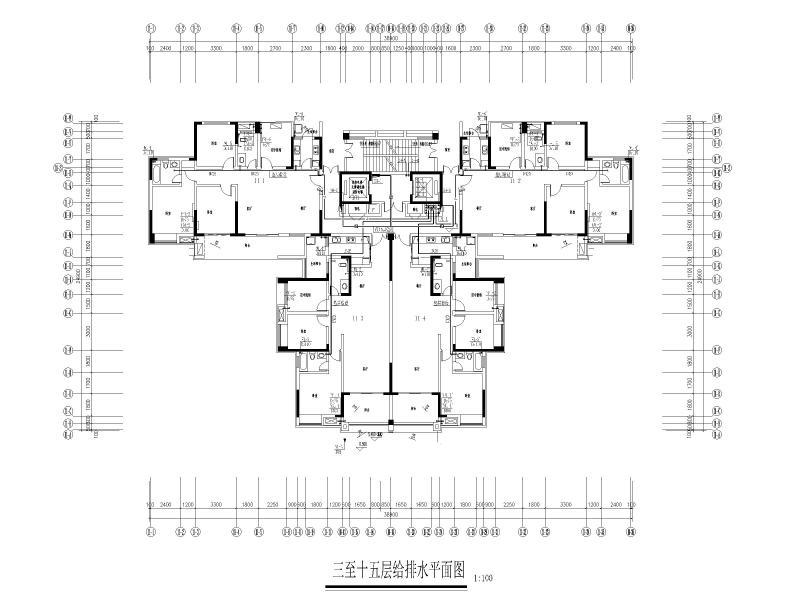

建筑给排水设计图纸 - 4 -

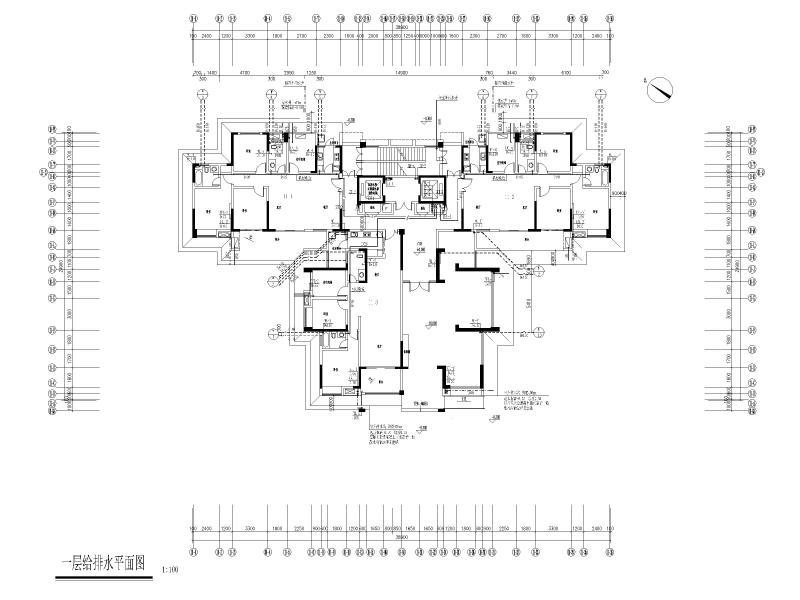

建筑给排水设计图纸 - 5 -
建筑给排水设计图纸 - 6 -
建筑给排水设计图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
