11层住宅建筑给排水喷淋系统设计CAD施工图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑地上层数：11层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 地下室用途：车库
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 设计详细说明：有
项目概要：
该项目建筑面积约5738.57m2,建筑高度35.1m,建筑层数为地上11层，地下2层，为二类高层住宅楼，住宅共42户。

设计范围：
1.本楼的给排水，消防等系统，小型给水排水构筑物。
2.室外总水表井至城市给水管和该项目最后一个污（雨）水检查井之间的管道由市政有关部门负责设计和施工。

部分图纸展示：



以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

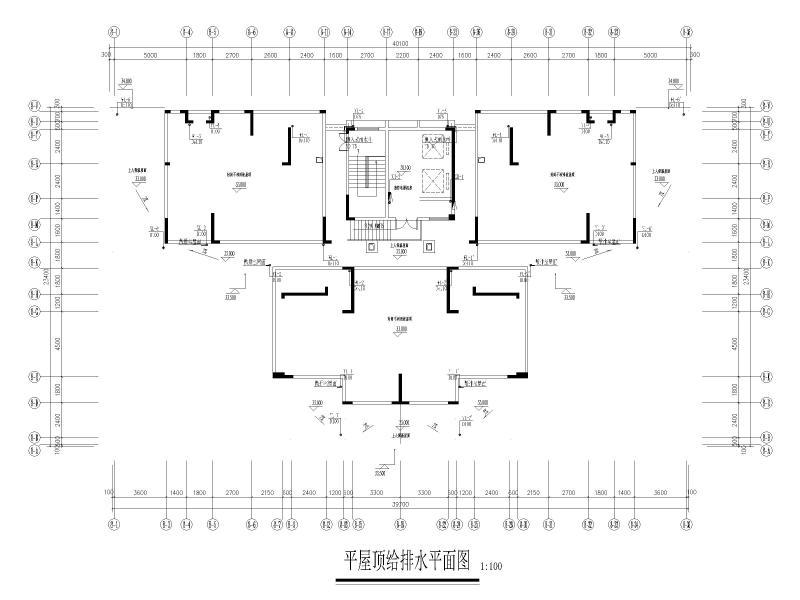

  • 建筑给排水设计图纸 - 1
    建筑给排水设计图纸 - 1

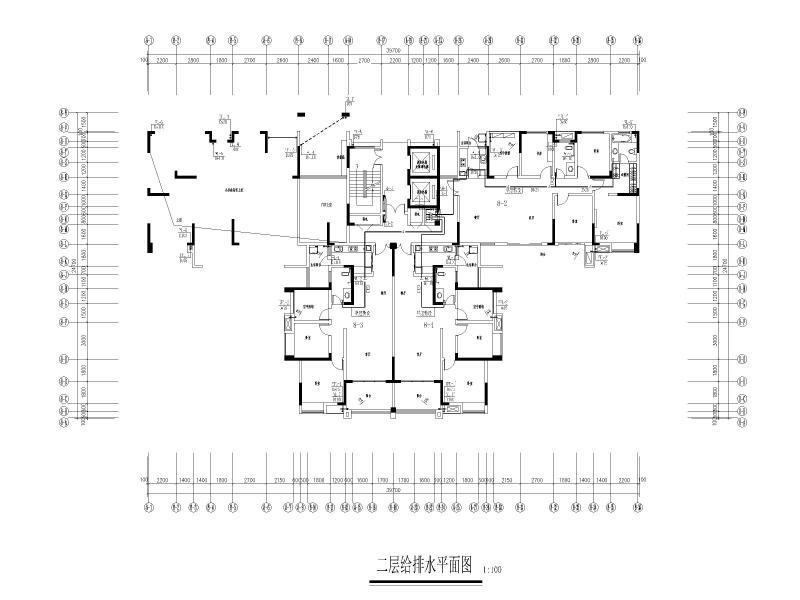

  • 建筑给排水设计图纸 - 2
    建筑给排水设计图纸 - 2

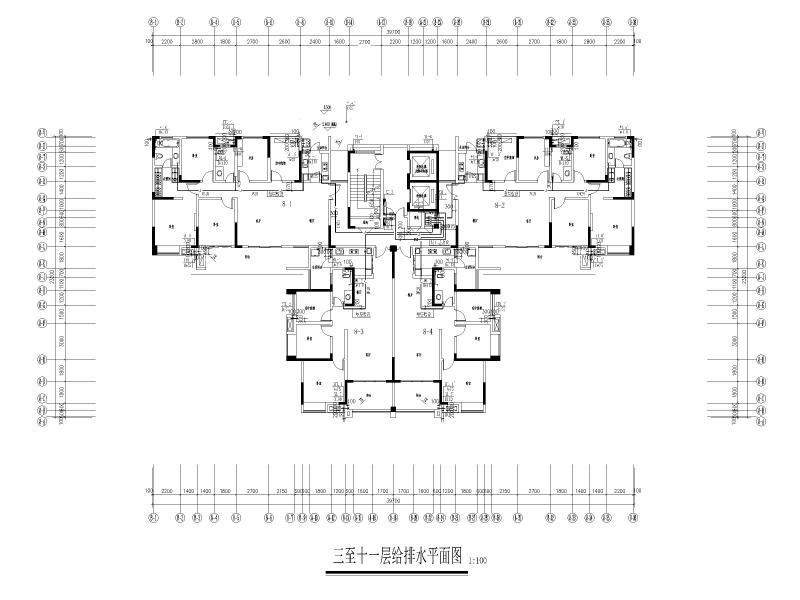

  • 建筑给排水设计图纸 - 3
    建筑给排水设计图纸 - 3

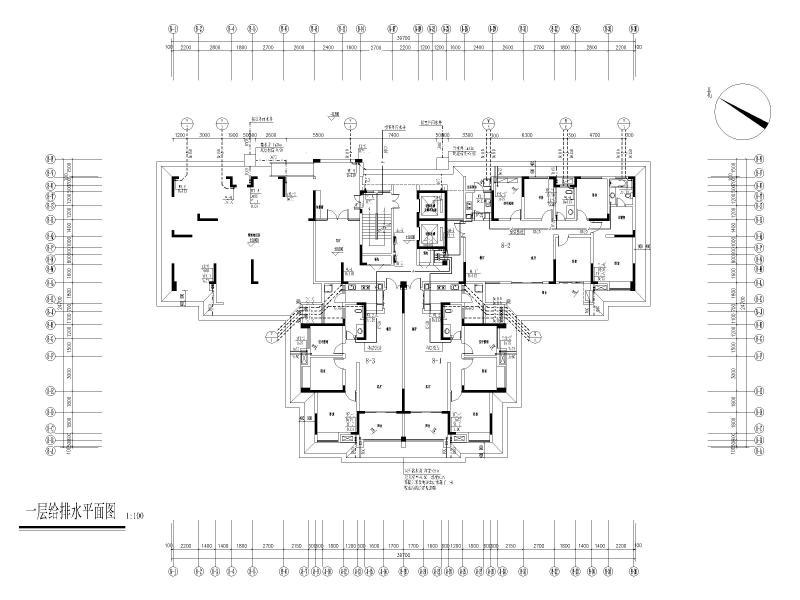

  • 建筑给排水设计图纸 - 4
    建筑给排水设计图纸 - 4
  • 建筑给排水设计图纸 - 5
    建筑给排水设计图纸 - 5
  • 建筑给排水设计图纸 - 6
    建筑给排水设计图纸 - 6
  • 建筑给排水设计图纸 - 7
    建筑给排水设计图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
