7层框架结构办案中心值班楼结构施工CAD大样图

  • 建筑类别:办公
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是建设管理局开发的办案点建设项目一期值班楼项目,该项目为地上7层(含底部架空层和斜屋顶架空层,无地下室),结构类型为普通框架结构。长x宽x高(m):54.20x15.80x23.90(高度为从室外地坪起算, 算至斜屋顶的平均高度)。基础采用天然地基上的柱下独立基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,桩基础及承台平法施工图,底板层梁、板平法施工图,基础顶~屋顶柱平法施工图,板平法施工图,梁平法施工图, 楼梯详图 等共计18张图。
建筑专业该资料包含:建筑设计说明,建筑公建部分节能设计说明,立面图,平面图,剖面图,门窗大样,节点大样图,楼梯详图共计18张图。
分享投稿时间:近几年10月。

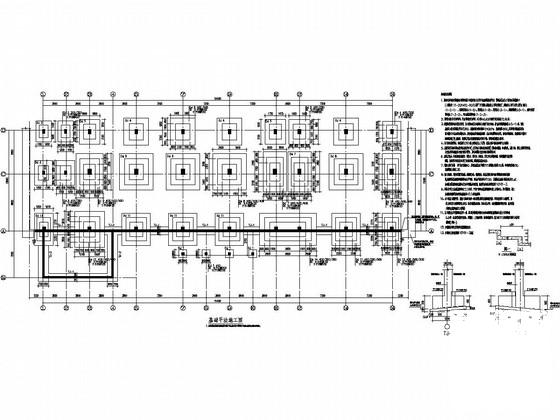

基础平法施工图

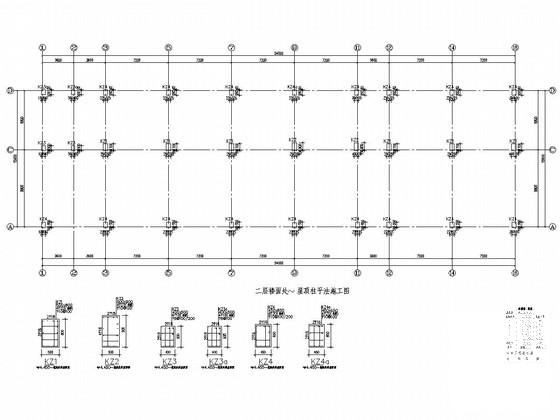

二层楼面处~屋顶柱平法施工图

二层梁平法施工图

三层平面图

大样图

剖面图

二层板平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 7层框架结构办案中心值班楼结构施工CAD大样图 - 1
    第 1 张图
  • 7层框架结构办案中心值班楼结构施工CAD大样图 - 2
    第 2 张图
  • 7层框架结构办案中心值班楼结构施工CAD大样图 - 3
    第 3 张图
  • 7层框架结构办案中心值班楼结构施工CAD大样图 - 4
    第 4 张图
  • 7层框架结构办案中心值班楼结构施工CAD大样图 - 5
    第 5 张图
  • 7层框架结构办案中心值班楼结构施工CAD大样图 - 6
    第 6 张图
  • 7层框架结构办案中心值班楼结构施工CAD大样图 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
