3层框架结构气象局预警中心办公楼结构施工CAD大样图

附件详情

该项目为气象监测预警中心业务用房，建筑面积1490.50平方米,基底面积:580.00平方米，地上3层，框架结构，总高度11.85米，抗震设防烈度为6度，该项目采用柱下独立基础，基础设计等级为丙级。

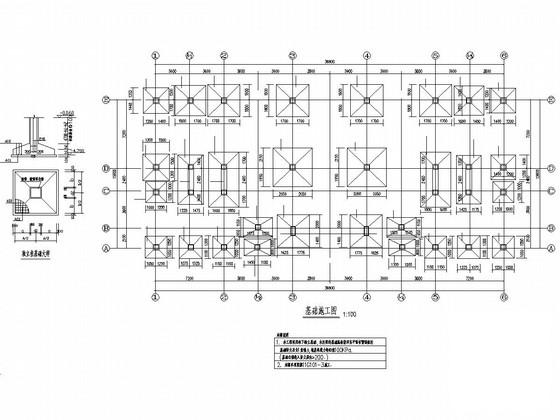

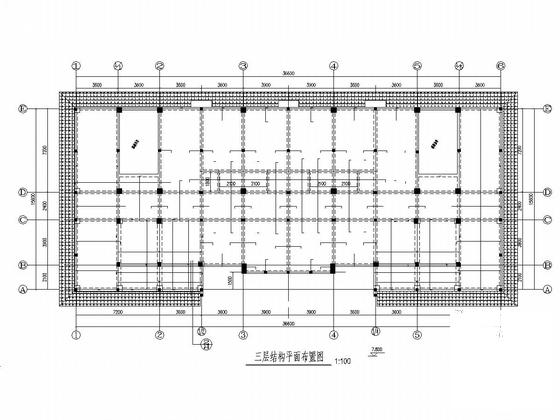

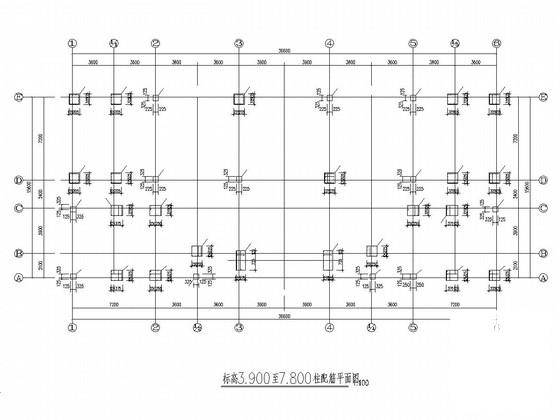

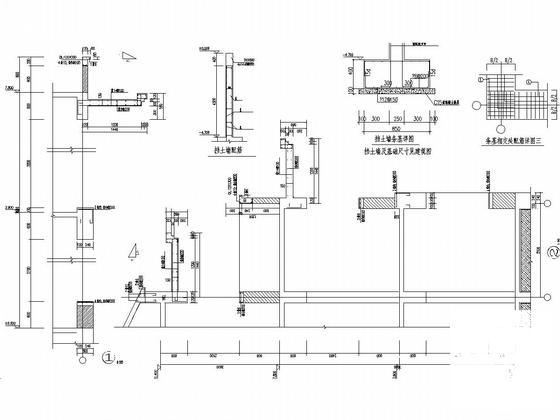

结构专业该资料包含： 结构设计说明 ，基础施工图，柱配筋平面图，梁配筋平面布置图，结构 平面布置图 ，大样图等17张图。

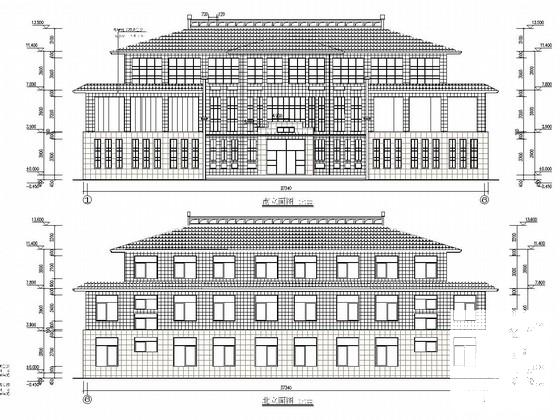

建筑专业该资料包含：建筑设计说明，总图，平面图，立面图，剖面图，大样图楼梯图等共计11张图。
分享投稿时间：近几年6月，总计28张图。
