4层框架结构村民中心办公楼结构施工CAD图纸

附件详情

本项目是村民中心办公楼项目，地上4层，框架结构，总建筑设计面积：996.6平方米，占地面积：271.31平方米，总高度：14.90m，抗震设防烈度为6度，该项目采用冲击成孔灌注桩，桩基设计等级为乙级，基础设计等级为丙级。

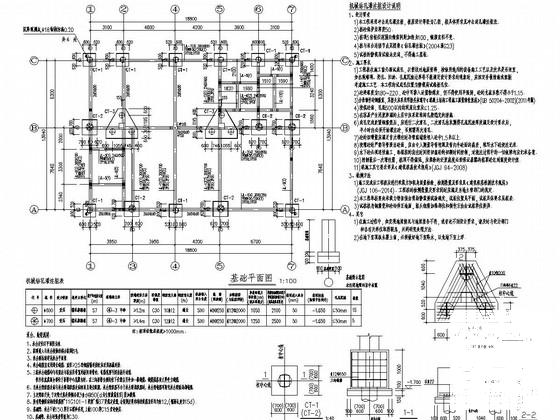

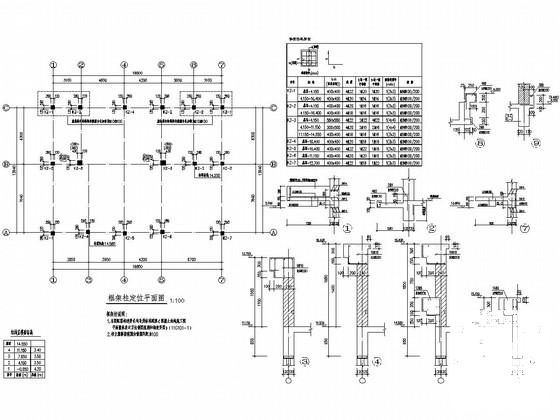

结构专业该资料包含：结构设计总说明，基础平面图及承台详图，梁、板平面配筋图，框架柱定位平面图及配筋详图，楼梯结构详图，节点详图，共计10张图。

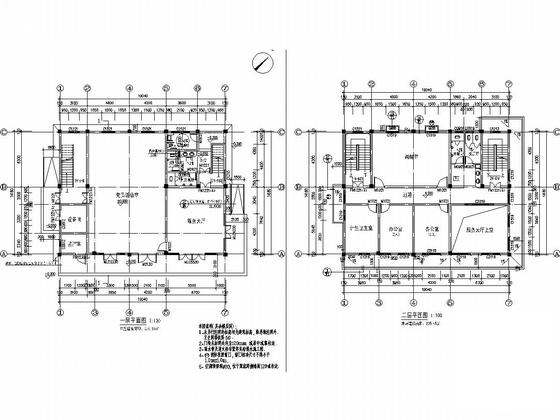

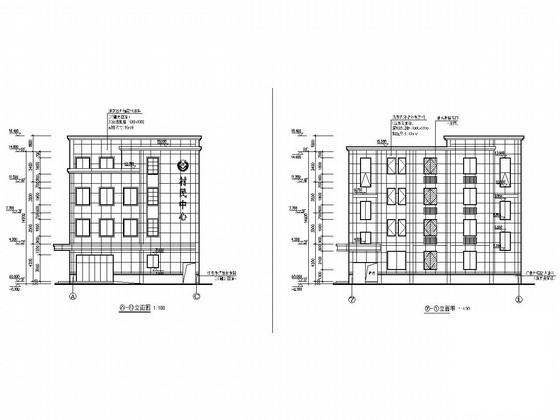

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间、门窗大样，节点详图，节点详图等共计10张图。
