3层框架结构村民中心结构施工CAD图纸

附件详情

该项目是温州村民中心项目，地上3层，框架结构，总建筑设计面积：1690.65平方米，占地面积：597.29平方米，高度：12.90m，场地类别为Ⅳ类场地；地震基本烈度6度，该项目桩基础采用简易钻孔灌注桩，基础设计等级为丙级。

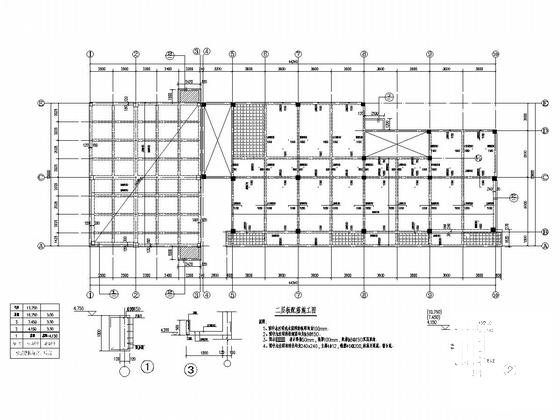

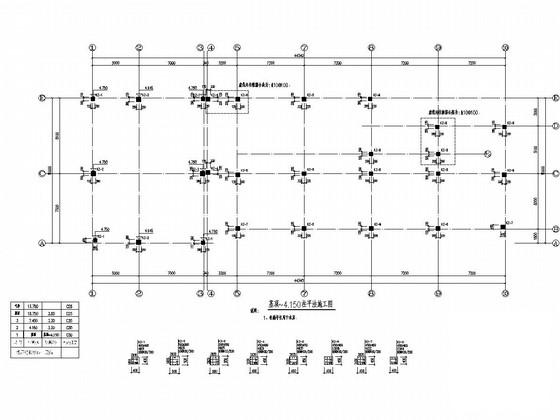

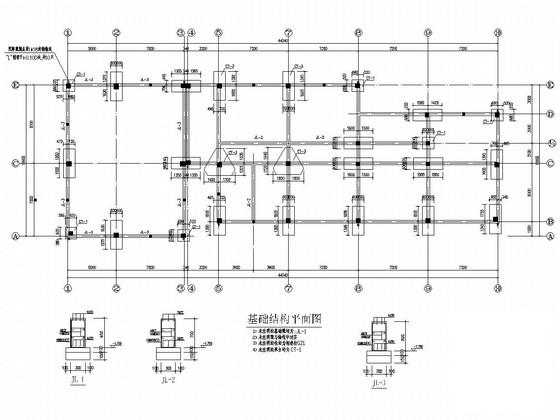

结构专业该资料包含：结构设计总说明，桩位 平面布置图 ，基础结构平面图，基础详图，柱平法施工图，梁平法施工图，板配筋施工图，气亭板配筋施工图，楼梯图等共计18张图。

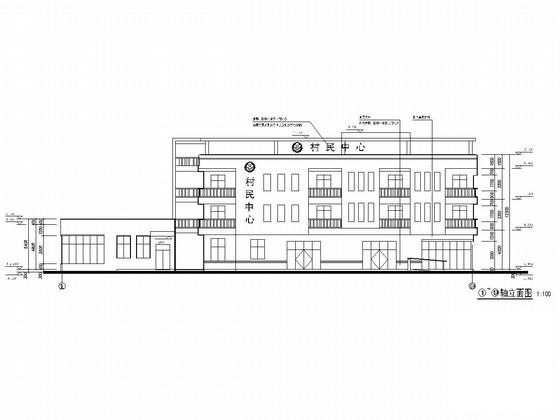

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，节点详图等共计17张图。
分享投稿时间：近几年12月。
