一份5层框架结构监控中心结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：设备用房
• 参考图纸：60张
• 设计年代：近代

附件详情

该项目是江苏某监控中心项目，主体地上五层，框架结构，地下一层，桩基础，基础设计等级为丙级，抗震设防烈度为7度。
包括： 结构设计说明 ，基础图，地下室梁板图，地上各层梁配筋图，板配筋图，柱布置图，楼梯图，坡道结构图等共计60多张图。
8月。

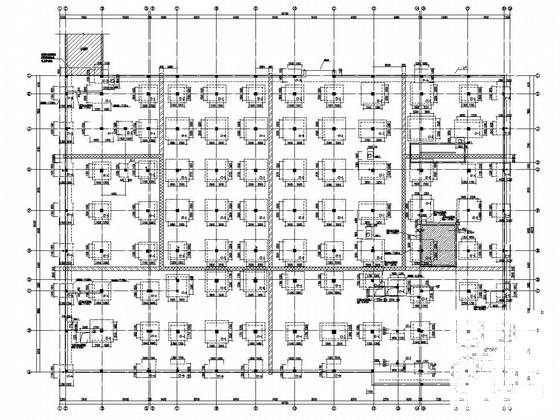

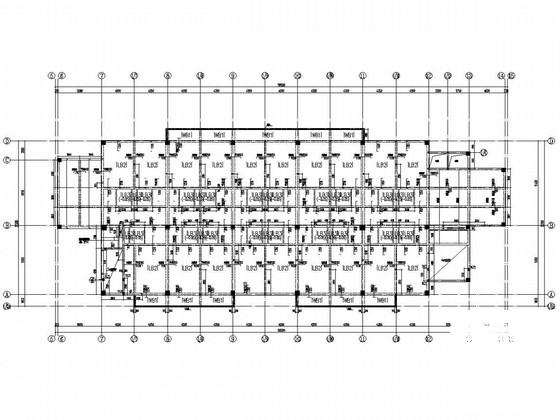

结构平面图

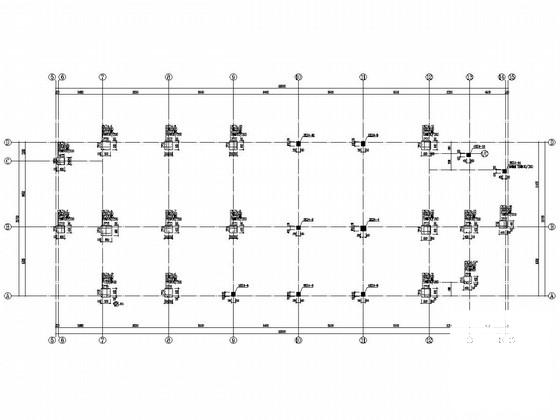

柱布置图

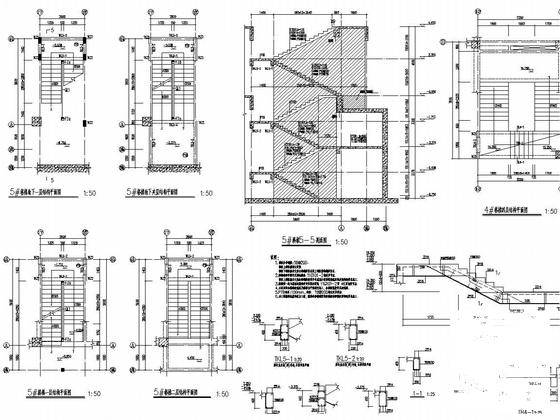

楼梯图

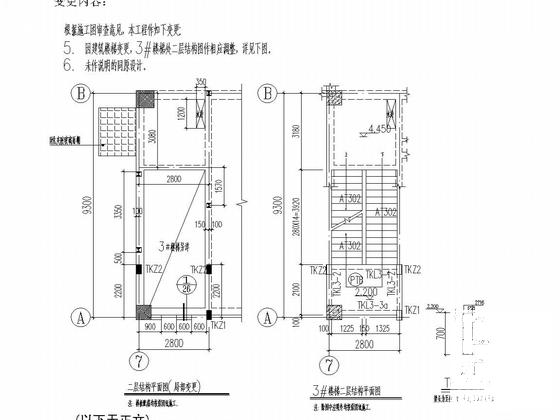

审查修改图

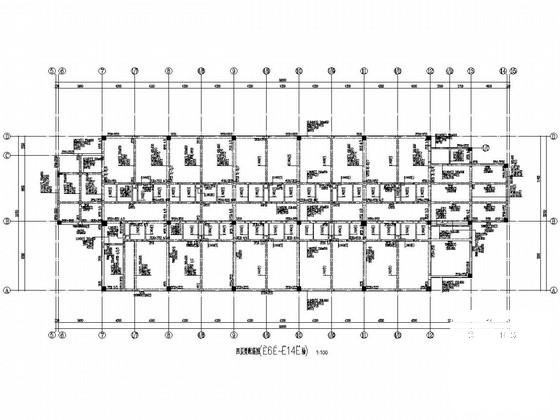

梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
