一份职工活动中心框架结构CAD施工图纸(基础梁配筋)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

结构设计总说明、天然基础 平面布置图 、基础配筋表、天然基础梁配筋平面图、柱平面定位图、柱表、楼面板配筋平面图、楼面梁配筋平面图、楼梯表共21张图纸。

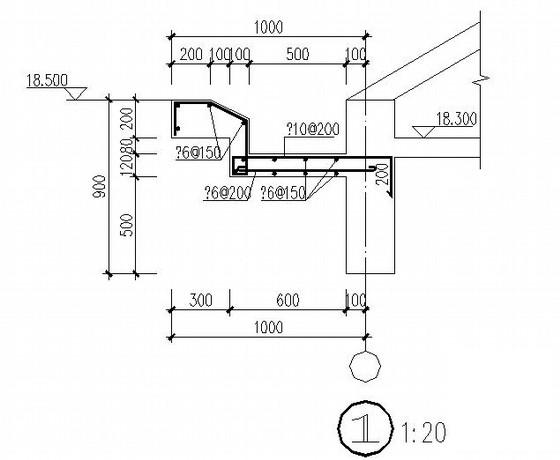

第 1 张图

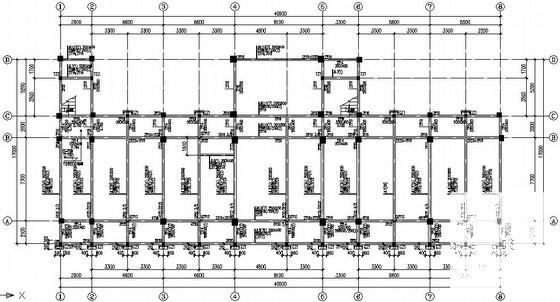

第 2 张图

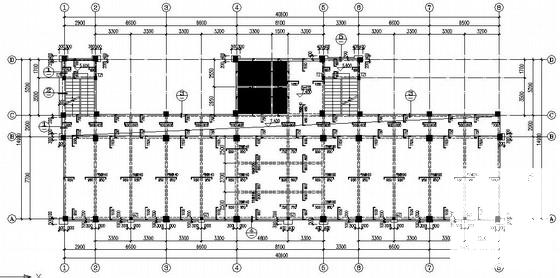

第 3 张图

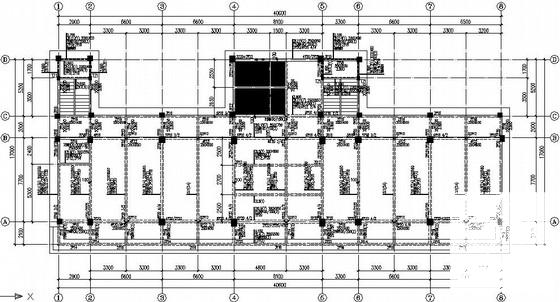

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
