5层框架结构城市防洪工程监控中心结构施工CAD图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.40kN/平方米
  • 雪压：0.35kN/平方米
  • 参考图纸：62张
  • 设计年代：近代
该项目是城市防洪工程监控中心，地上5层，地下1层，框架结构，抗震设防烈度为7度，采用预制钢筋混凝土方桩(实心)承台-防水板基础，I区总桩数 230根,II区总桩数 223根。基础设计等级为丙级。
该资料包含：混凝土结构设计总说明，基础构造详图，桩位平面图，基础平面图，基础承台配筋图，基础底板配筋图，框架柱平法施工图，梁配筋图，板配筋图，楼梯图等共计62张图。
分享投稿时间：近几年8月。

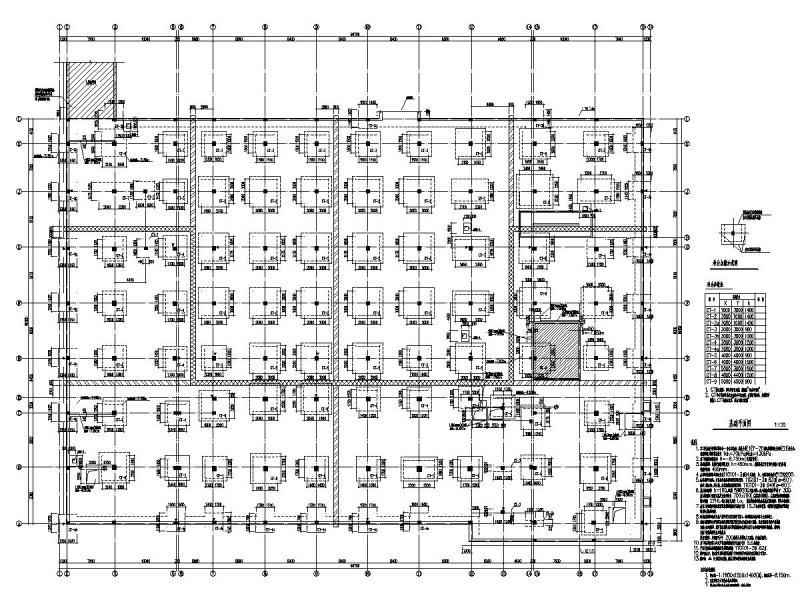

基础平面图

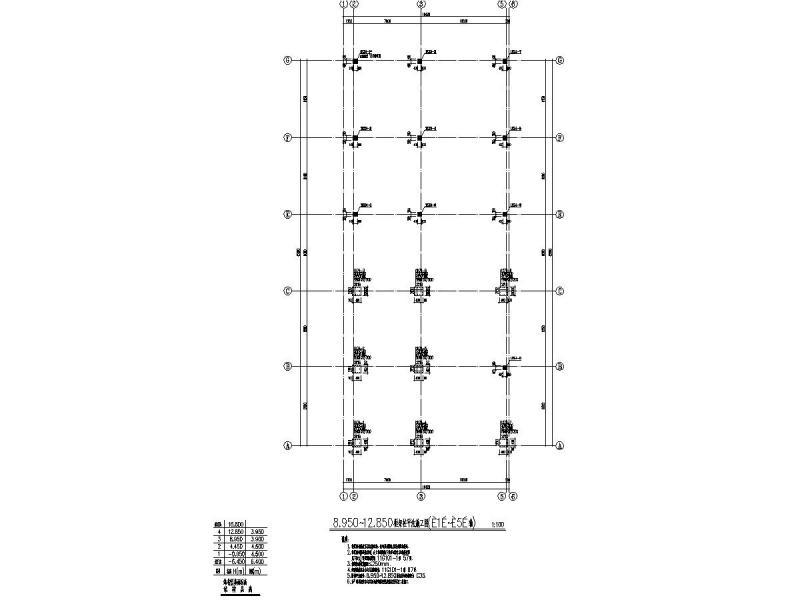

8.950～12.850框架柱平法施工图(1～5轴)

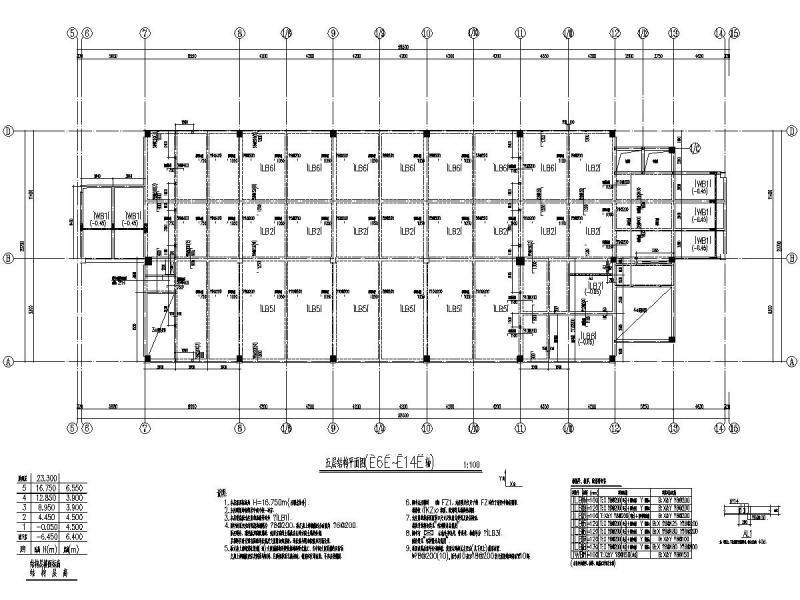

五层结构平面图(6～14轴)

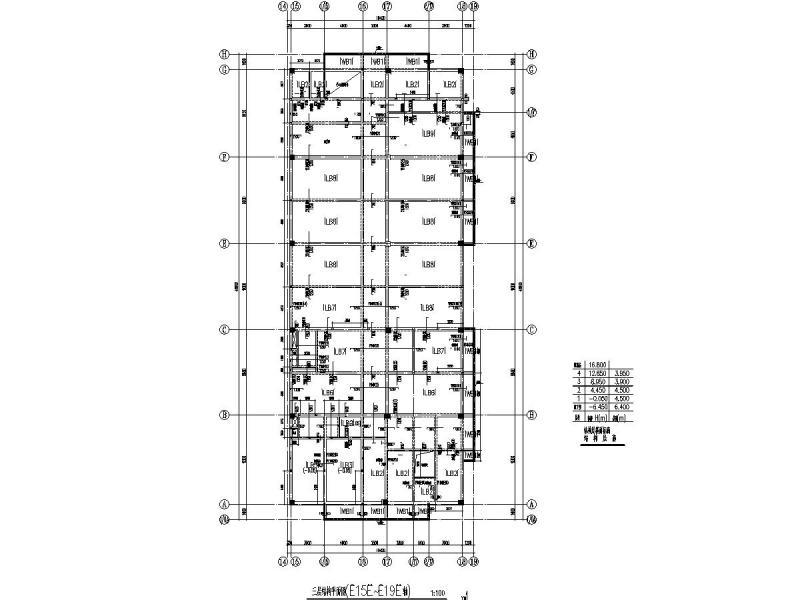

三层结构平面图(15～19轴)
三层梁配筋图(6～14轴)
一号汽车坡道结构图
基础构造详图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 城市防洪工程 - 1
    城市防洪工程 - 1
  • 城市防洪工程 - 2
    城市防洪工程 - 2
  • 城市防洪工程 - 3
    城市防洪工程 - 3
  • 城市防洪工程 - 4
    城市防洪工程 - 4
  • 城市防洪工程 - 5
    城市防洪工程 - 5
  • 城市防洪工程 - 6
    城市防洪工程 - 6
  • 城市防洪工程 - 7
    城市防洪工程 - 7
以上是部分截图，请下载附件后查看完整高清内容
