9层框架结构大学培训中心建筑结构施工CAD图纸

  • 建筑类别:办公, 商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:50张
  • 设计年代:近代

附件详情

该项目是西安某大学内培训中心项目,地上9层,框架剪力墙结构,地下1层,结构主体高度为31.950m,基础类型为十字交叉梁筏板基础。基础设计等级为乙级,抗震设防烈度为8度。
结构专业该资料包含:结构设计总说明,桩位布置图、基坑开挖说明,基础 平面布置图 ,筏板配筋图,基础梁配筋图,墙柱 布置平面图,剪力墙边缘构件详图,梁、板配筋平面图,型钢混凝土柱基础大样, 楼梯详图 等共计35张图。
建筑专业该资料包含:平面图,立面图,剖面图,卫生间大样,电梯图,墙身图,楼梯图等。

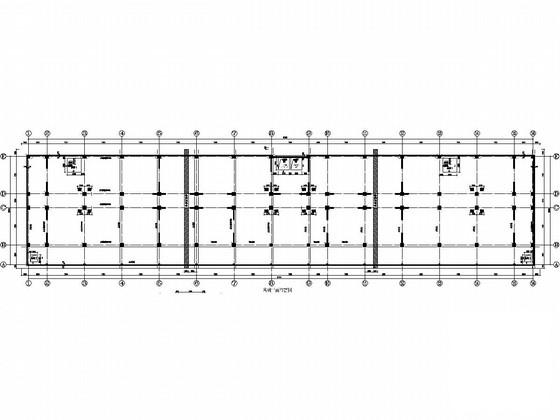

基础平面布置图

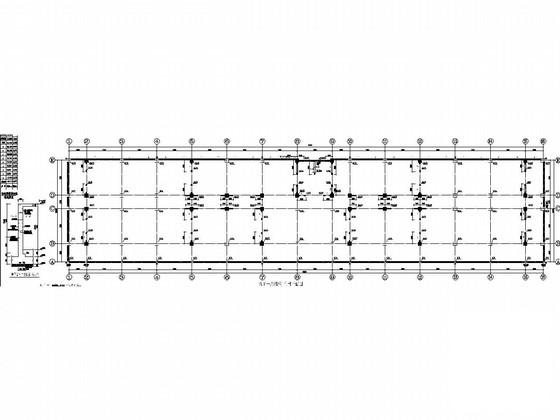

地下一层墙柱 布置平面图

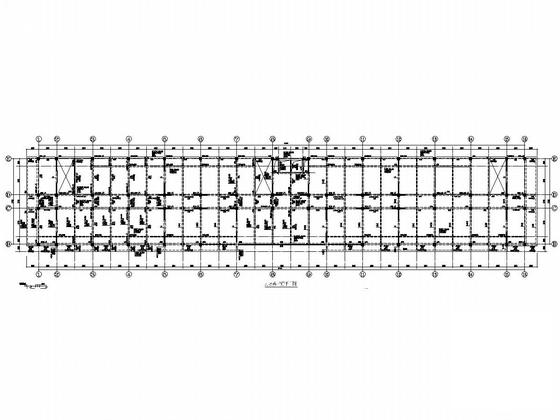

九层梁配筋平面图

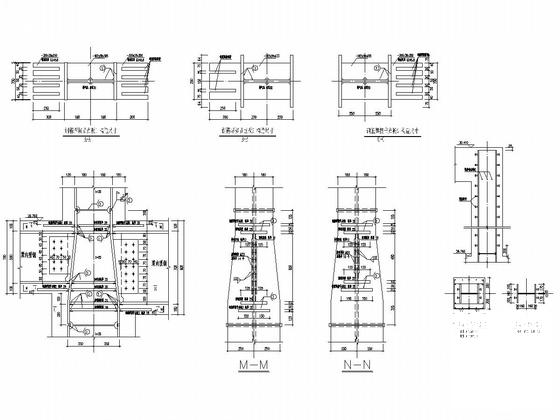

九层型钢混凝土梁柱节点大样

卫生间详图

墙身大样

五、六、七、八层结构平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构建筑图纸 - 1
    框架结构建筑图纸 - 1
  • 框架结构建筑图纸 - 2
    框架结构建筑图纸 - 2
  • 框架结构建筑图纸 - 3
    框架结构建筑图纸 - 3
  • 框架结构建筑图纸 - 4
    框架结构建筑图纸 - 4
  • 框架结构建筑图纸 - 5
    框架结构建筑图纸 - 5
  • 框架结构建筑图纸 - 6
    框架结构建筑图纸 - 6
  • 框架结构建筑图纸 - 7
    框架结构建筑图纸 - 7
  • 框架结构建筑图纸 - 8
    框架结构建筑图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
