9层大学图纸书馆、信息中心楼建筑结构施工CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：图书档案馆
• 档案馆规模：乙级（省辖市）
• 建筑高度：高层建筑
• 图纸设计深度：施工图
• 项目地址：上海
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：25张
• 建筑面积：57114平方米
• 用地面积：11391平方米
• 容积率：1.07平方米
• 建筑密度：25.8%
• 绿化率：42.9%
• 建筑高度：52.7m
• 地上层数：9层
• 地下室建筑面积：9756平方米
• 效果图：无

附件详情

[上海]某大学图书馆、信息中心楼建筑结构施工图


基地面积：44100m2
建筑占地面积：11391m2
总建筑面积：57114m2
地上建筑面积：47358m2
底下建筑面积：9756m2
容积率：1.07
建筑覆盖率：25.8%
建筑层数：图书馆：4，信息中心楼：9
建筑高度：图书馆：23.9 信息中心楼52.7米。
抗震设防烈度：7
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共25张图纸
基地面积 44100
知名地产总面积 18926 SQM
知名地产率 42.9%

2

3

4

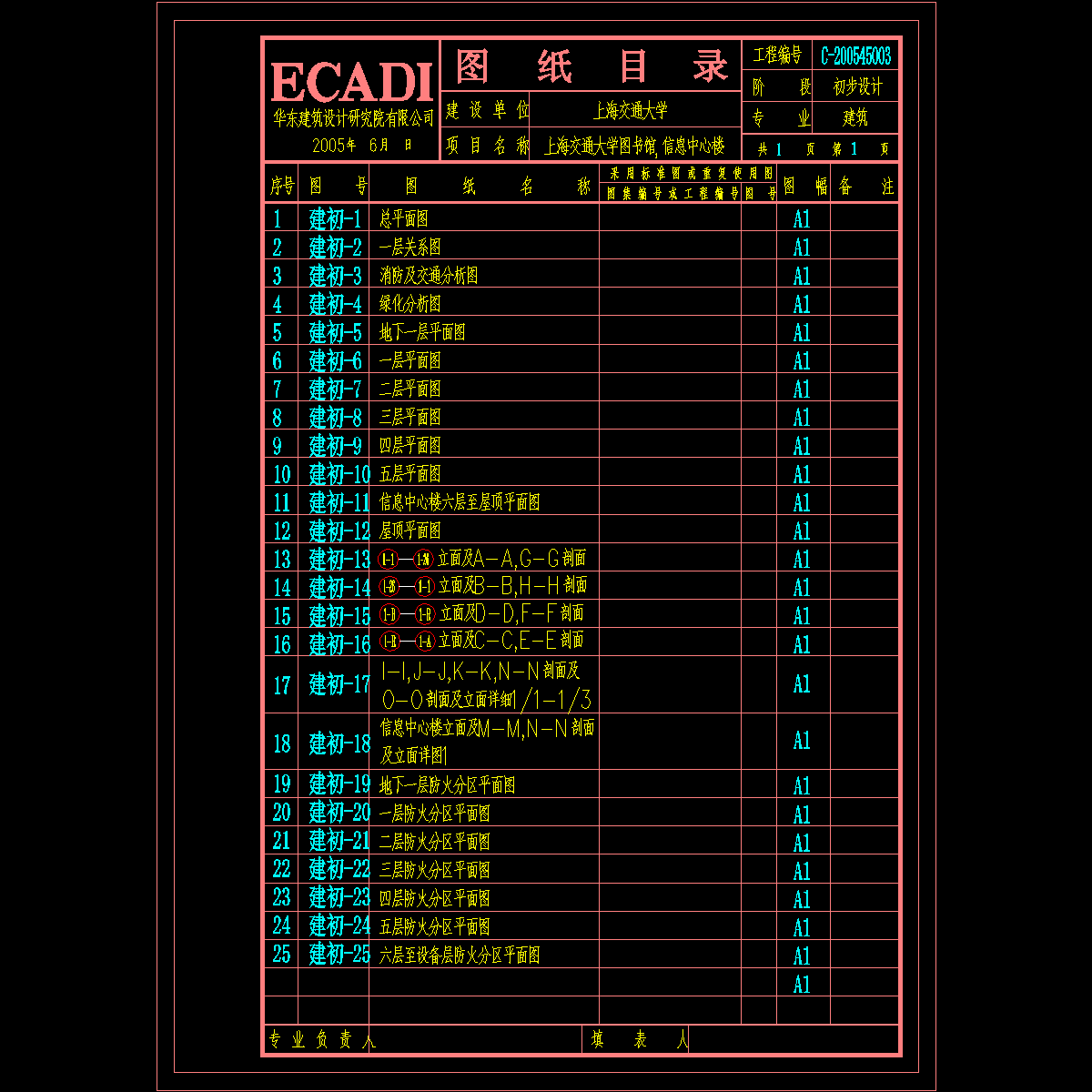

directory.dwg

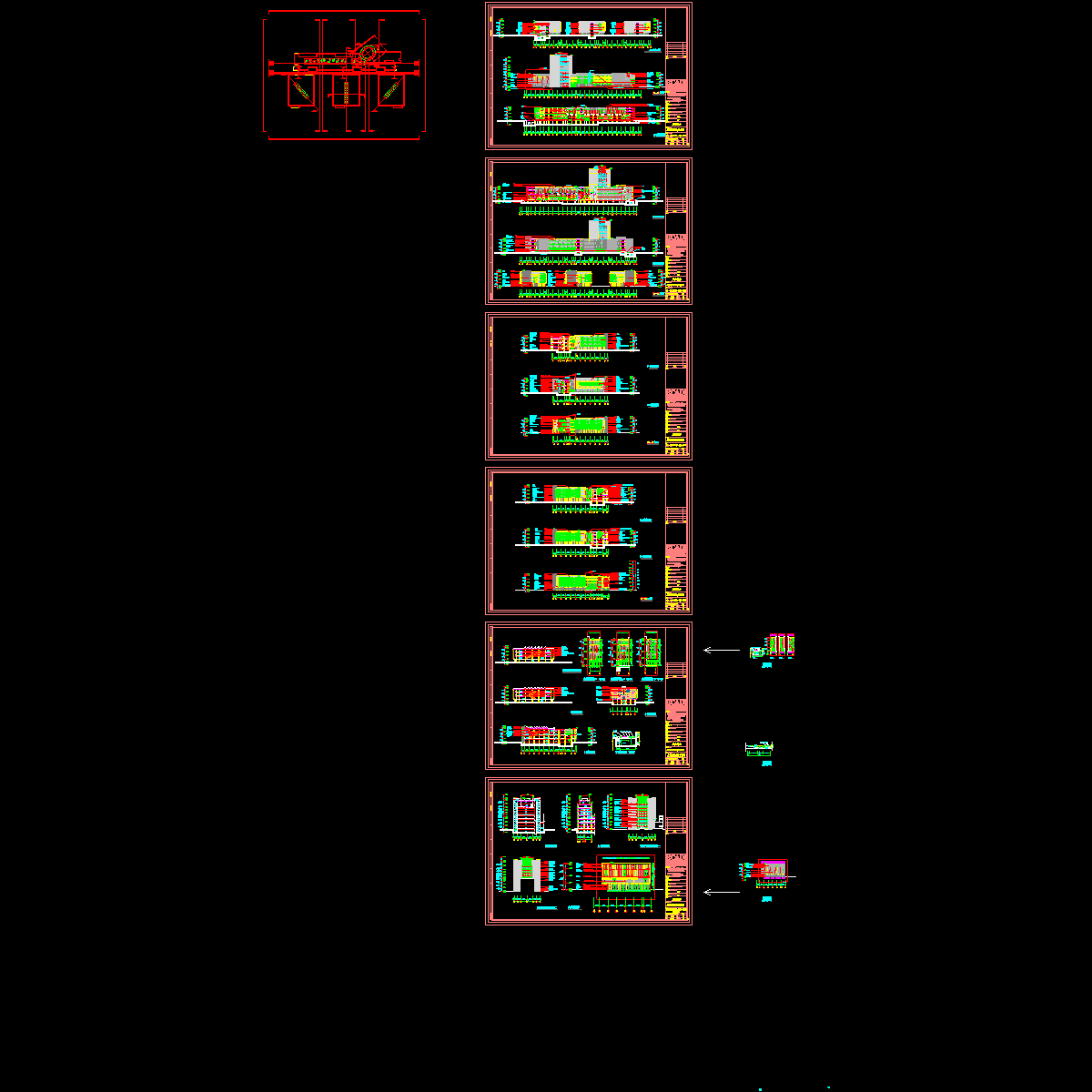

facade--16-2.dwg

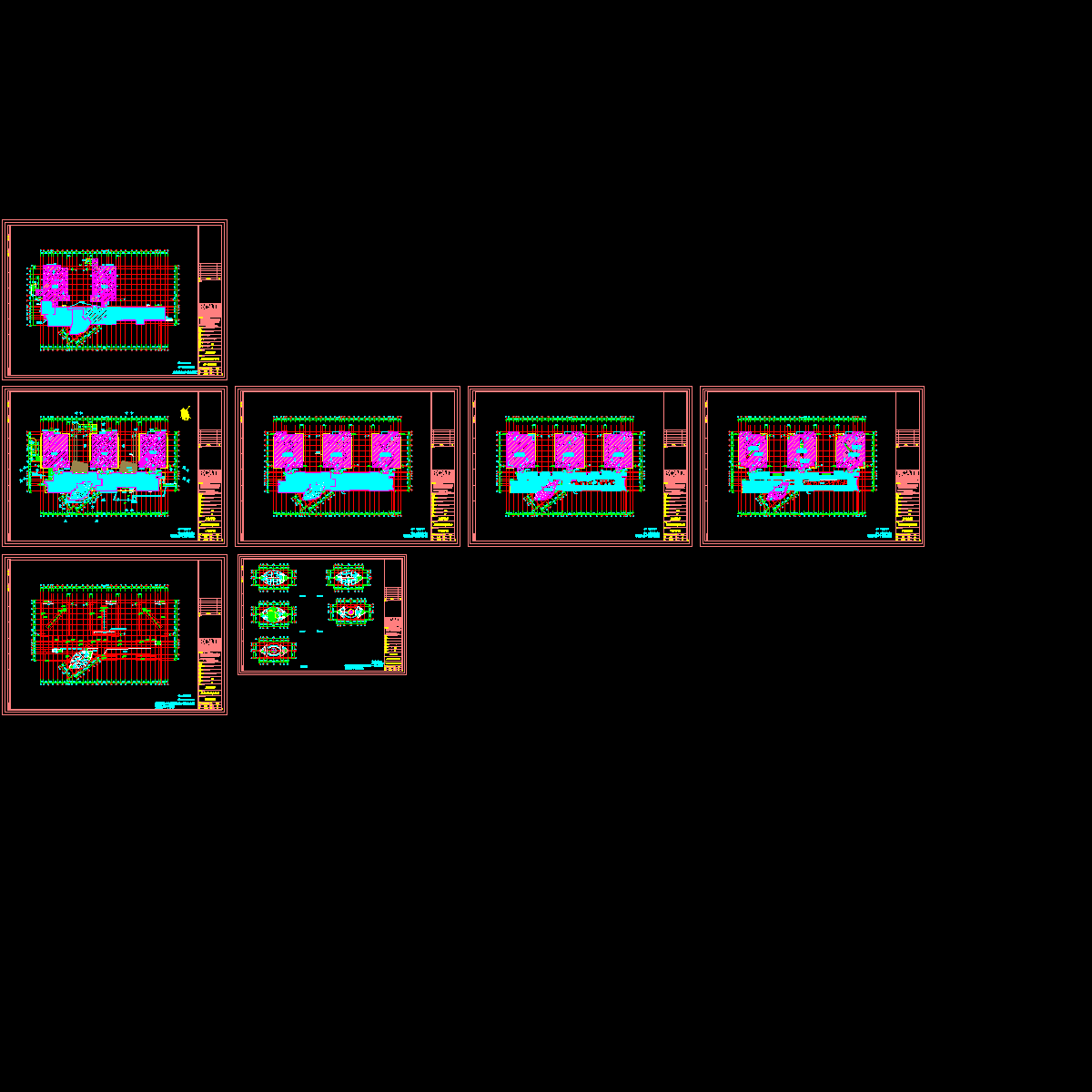

fire plan--1.dwg

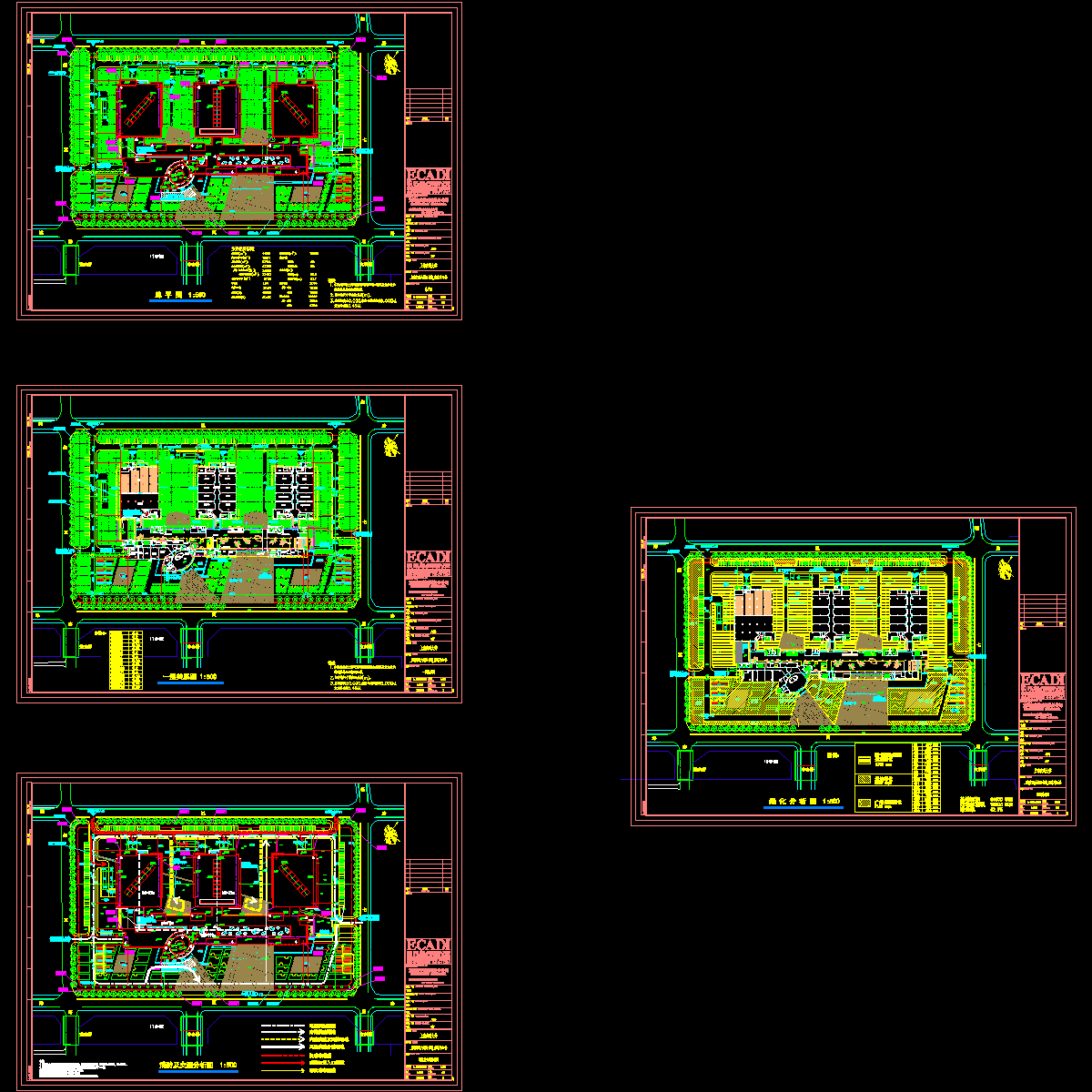

masterplan-4.dwg

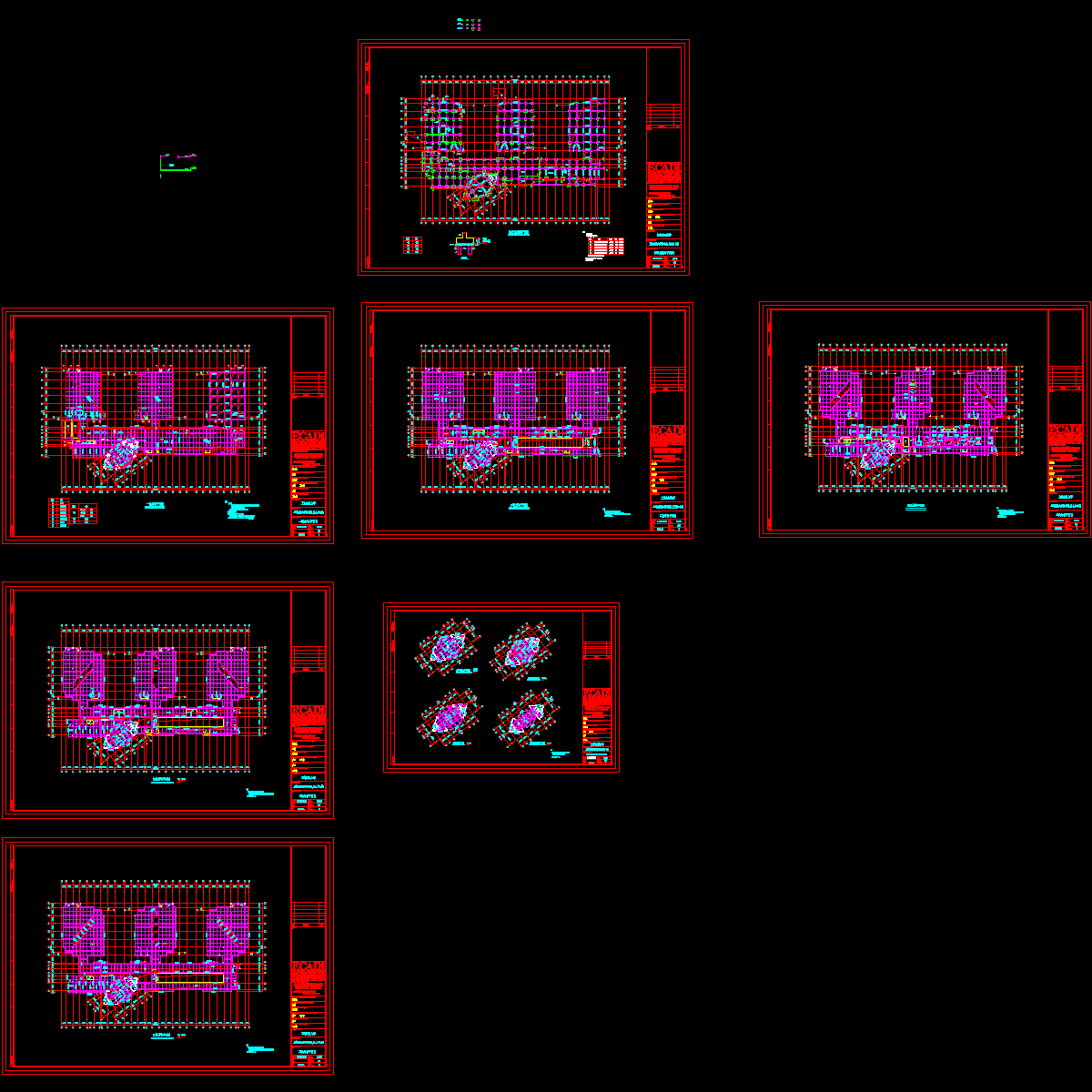

plan-9.dwg

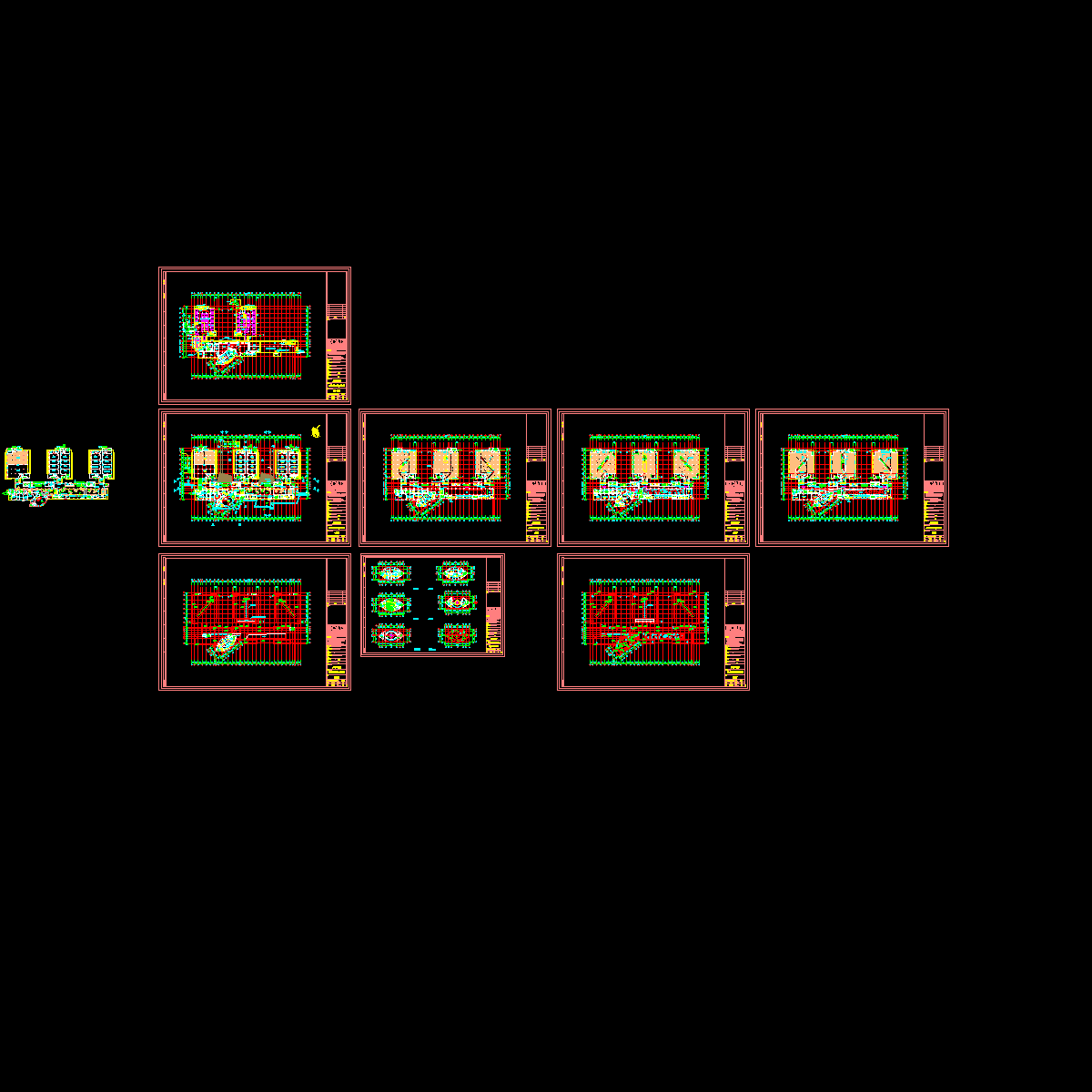

pl-h.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
