公司培训中心装修工程竣工CAD图纸

附件详情

概况：项目为某国营大型企业的培训中心，建筑面积3000平方米。

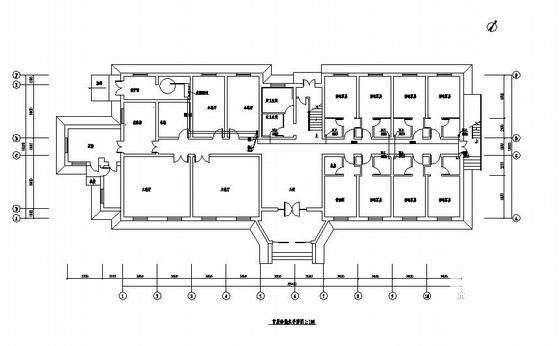

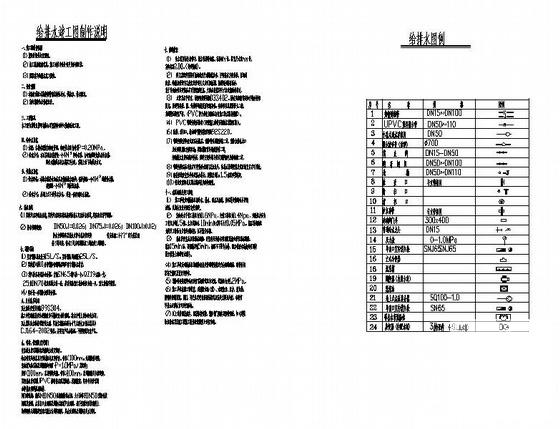

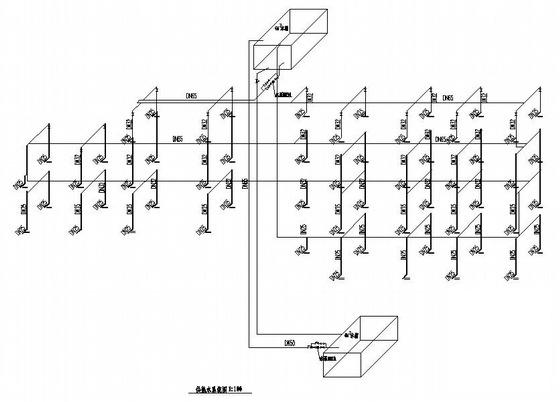

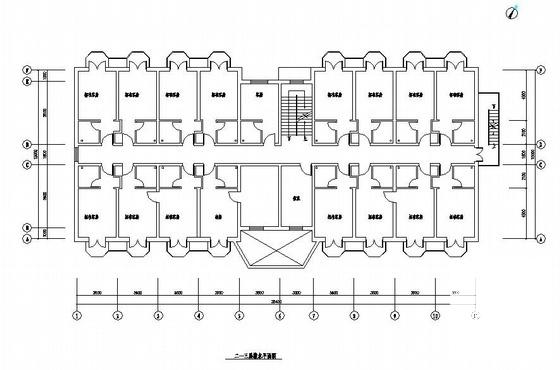

该资料包含：目录、设计说明、材料表、各层 平面布置图 、隔墙尺寸图、天花布置图、门表、综合布线图、立面图、风机盘管图、电气系统图、 弱电平面图 、消防喷淋图、空调水管图、空调风管图等等。给排水竣工图设计范围：（1）该资料范围本幢建筑物的室内给冷水、供热水、排水设计。（2）室内消防给水系统设计。水源：本楼水源接自市政管网，市政供水压力约为P=0.20MPa。给水方式：在五层的水箱房设一个4M 的冷水箱，由市政供网先供水至水箱，再经水箱供水至各楼层卫生间，采用上行下给供水方式。本热水供热水设备采用燃油热水锅炉，锅炉房配一个4M 的储热水箱，楼顶配一个4M3的恒温水箱。
