8层框架结构机关后勤中心结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:36张

附件详情

该项目是江苏某市机关后勤服务中心项目,地上8层,框架结构,地下一层车库,建筑尺寸:67.2x22.8x33.0米,总建筑面积14456平方米,标准层4.5(3.9)米,主要功能为办公,采用HKFZ桩基础,基础设计等级为乙级,抗震设防烈度为6度。

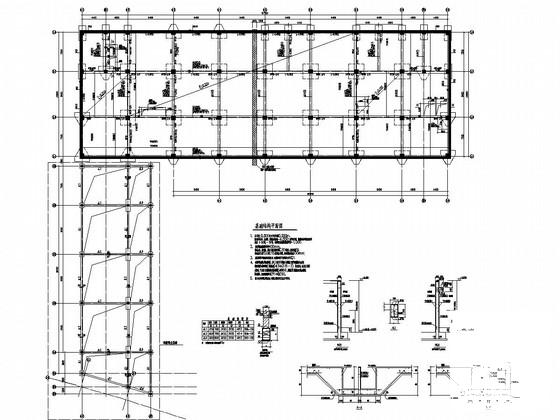

该资料包含:结构设计总说明,基础及地下室图,桩位图,柱图,梁板图,楼梯图,连廊图, 节点图 等共计36张图。

标高8.950~12.850柱 平面布置图

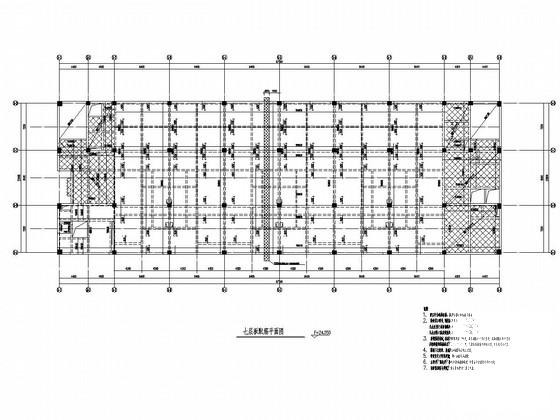

七层板配筋平面图

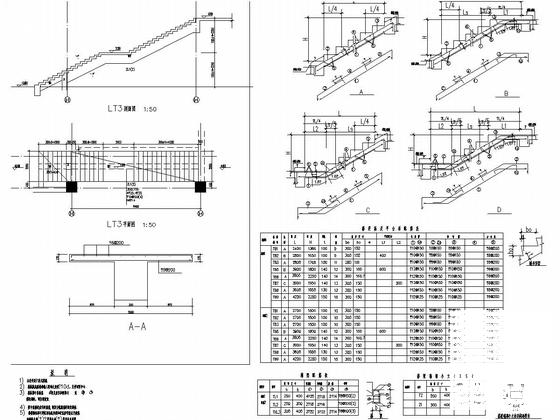

楼梯详图

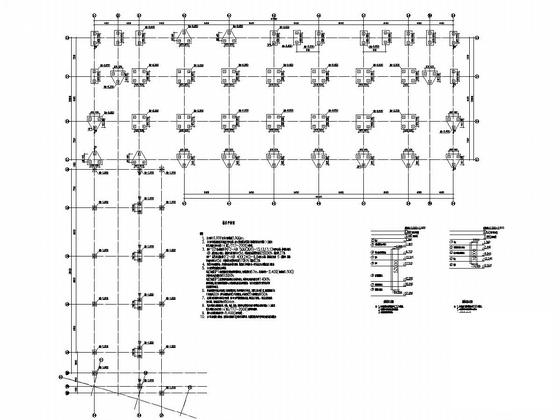

桩位平面图

连廊结构详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1
  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2
  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3
  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
  • 框架结构施工图纸 - 5
    框架结构施工图纸 - 5
  • 框架结构施工图纸 - 6
    框架结构施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
